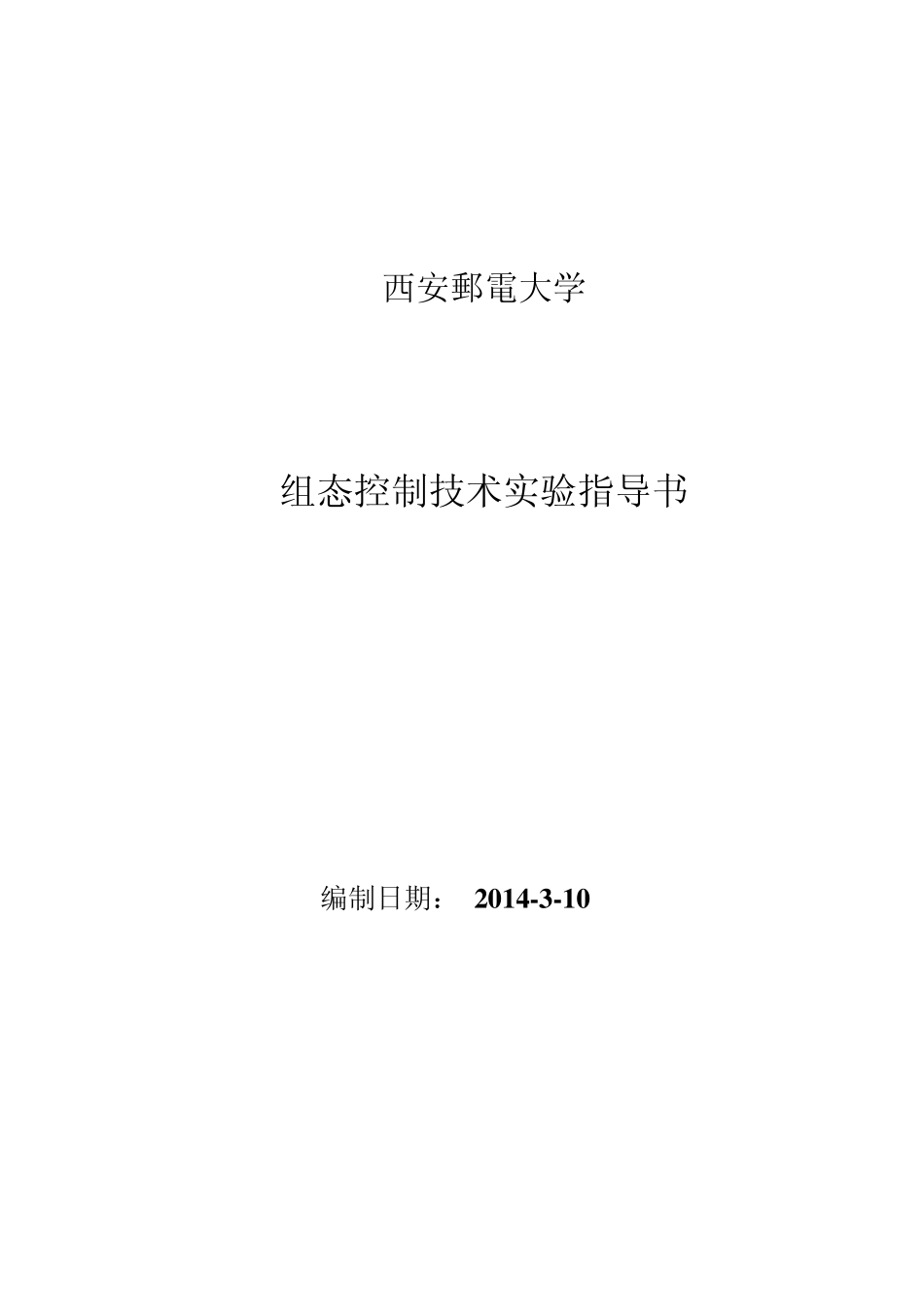

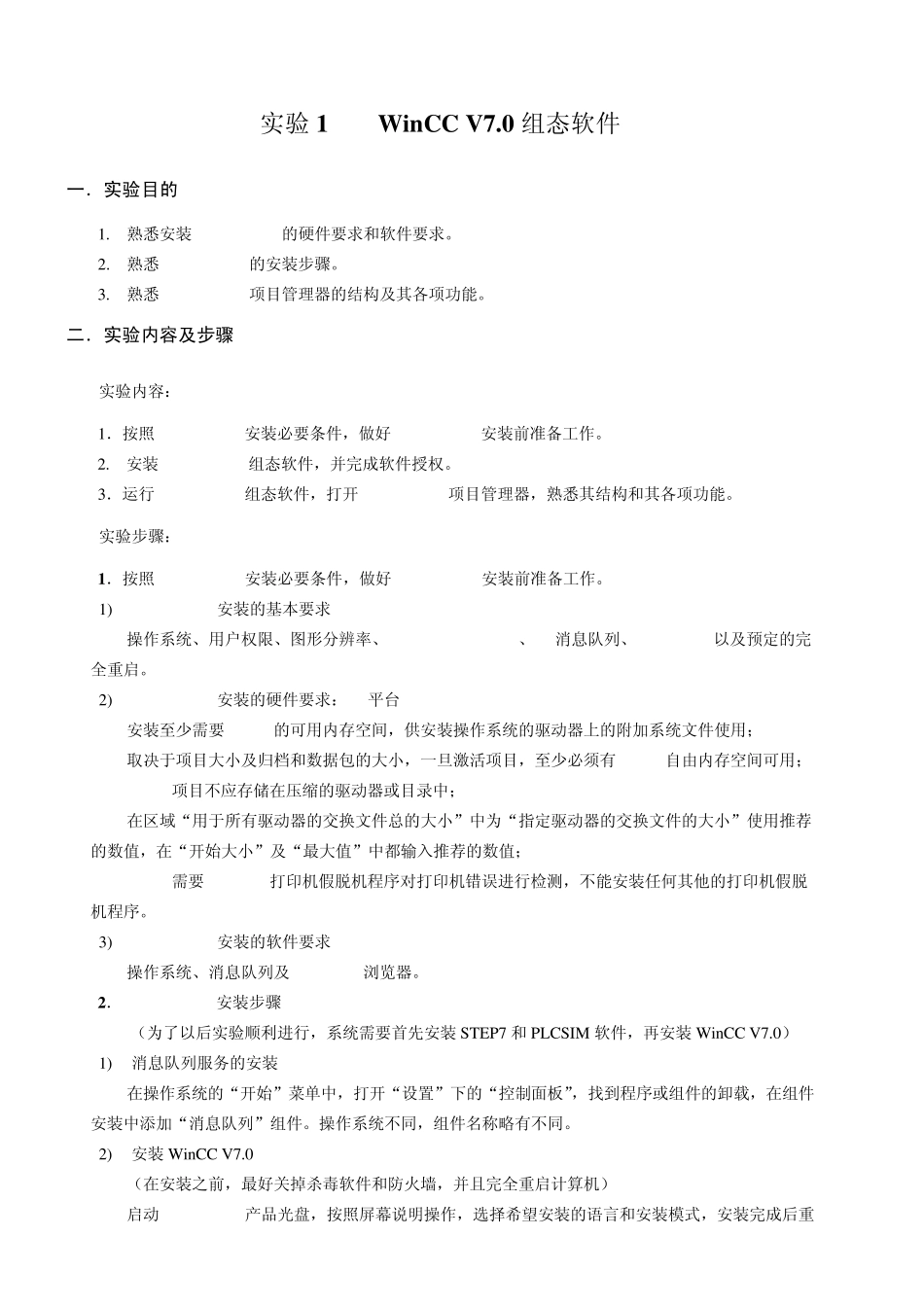

西安郵電大学 组态控制技术实验指导书 编制日期： 2 0 1 4 -3 -1 0 实验1 Win CC V7.0 组态软件 一．实验目的 1. 熟悉安装WinCC V7.0的硬件要求和软件要求。 2. 熟悉WinCC V7.0的安装步骤。 3. 熟悉WinCC V7.0项目管理器的结构及其各项功能。 二．实验内容及步骤 实验内容： 1．按照WinCC V7.0安装必要条件，做好WinCC V7.0安装前准备工作。 2. 安装WinCC V7.0组态软件，并完成软件授权。 3．运行WinCC V7.0组态软件，打开WinCC V7.0项目管理器，熟悉其结构和其各项功能。 实验步骤： 1．按照WinCC V7.0安装必要条件，做好WinCC V7.0安装前准备工作。 1) WinCC V7.0安装的基本要求 操作系统、用户权限、图形分辨率、Internet Explore、MS消息队列、SQL Sever以及预定的完 全重启。 2) WinCC V7.0安装的硬件要求：PC平台 安装至少需要100MB的可用内存空间，供安装操作系统的驱动器上的附加系统文件使用； 取决于项目大小及归档和数据包的大小，一旦激活项目，至少必须有100MB自由内存空间可用； WinCC项目不应存储在压缩的驱动器或目录中； 在区域“用于所有驱动器的交换文件总的大小”中为“指定驱动器的交换文件的大小”使用推荐 的数值，在“开始大小”及“最大值”中都输入推荐的数值； WinCC需要Windows打印机假脱机程序对打印机错误进行检测，不能安装任何其他的打印机假脱 机程序。 3) WinCC V7.0安装的软件要求 操作系统、消息队列及Internet浏览器。 2． WinCC V7.0安装步骤 （为了以后实验顺利进行，系统需要首先安装STEP7 和PLCSIM 软件，再安装Win CC V7.0） 1) 消息队列服务的安装 在操作系统的“开始”菜单中，打开“设置”下的“控制面板”，找到程序或组件的卸载，在组件 安装中添加“消息队列”组件。操作系统不同，组件名称略有不同。 2) 安装Win CC V7.0 （在安装之前，最好关掉杀毒软件和防火墙，并且完全重启计算机） 启动WinCC V7.0产品光盘，按照屏幕说明操作，选择希望安装的语言和安装模式，安装完成后重 新启动计算机，以便结束安装。 3 . WinCC V7.0项目管理器 1) WinCC项目管理器 启动WinCC进入到项目管理器，熟悉项目管理器的主界面组成结构。实际操作点击查看帮助文件， 熟悉项目管理器中各个部分的功能。 2) 创建项目并并设置项目属性 创建一个新的单用户项目（自己名称拼音为项目名称），并组态项目属性。在项目属性...
