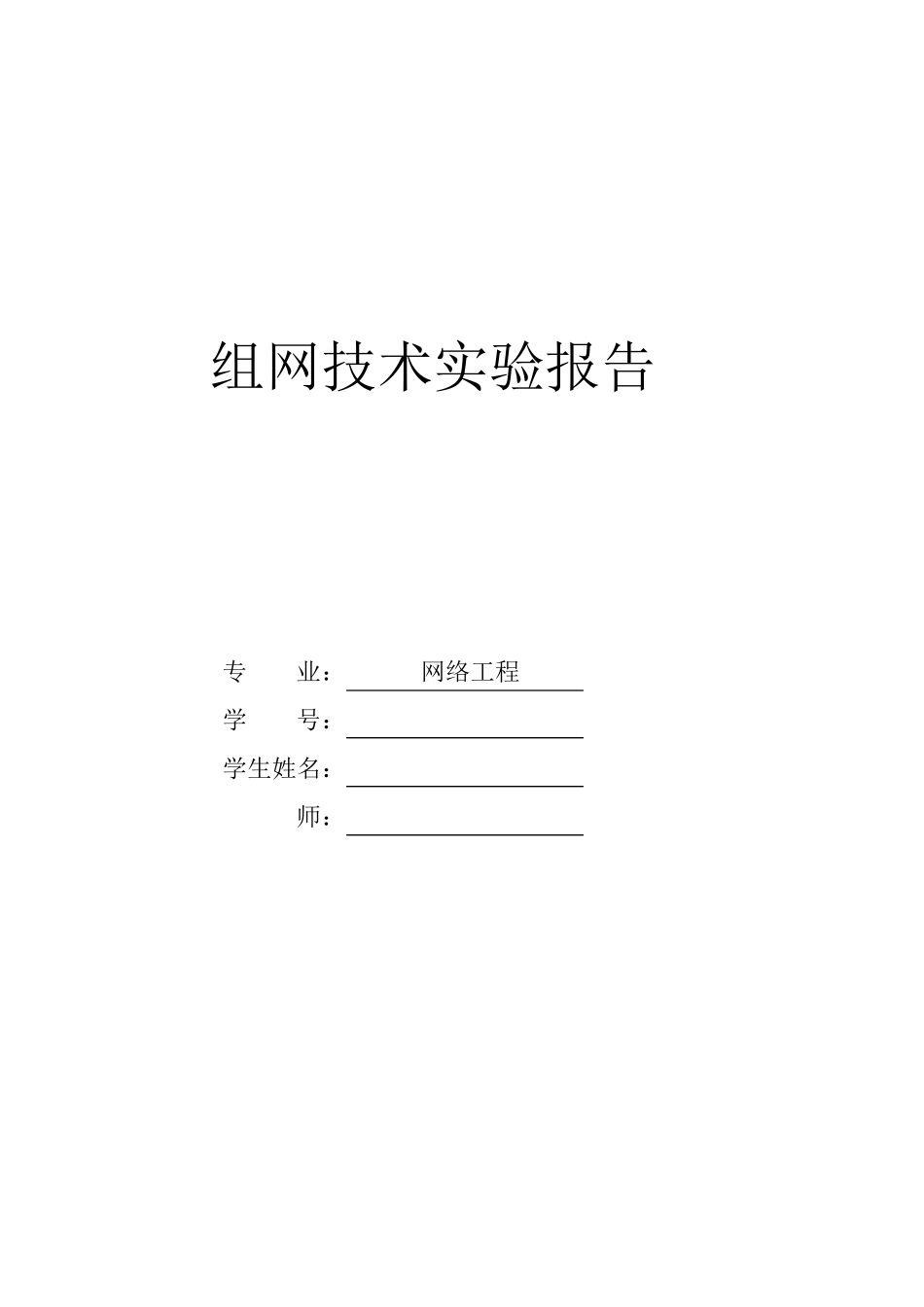

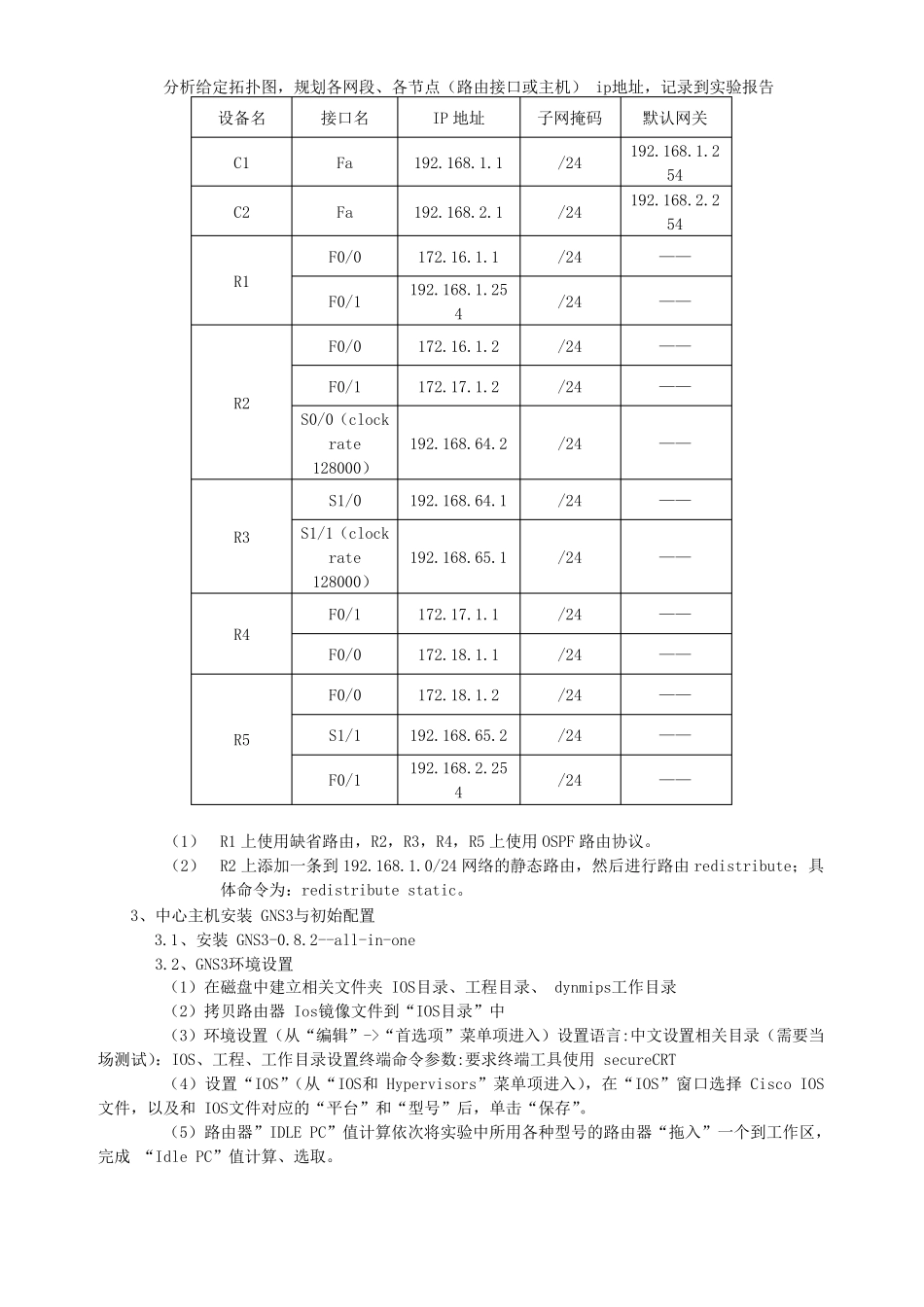

组网技术实验报告 专 业: 网络工程 学 号: ********** 学生姓名: * * * 师: *** 实验一 IP 路由 一、实验目的 1、 熟悉与掌握仿真软件 GNS3 的安装、环境设置的方法。 2、 了解 GNS3 下的 cisco 路由器的模拟及分布式环境下模拟的机制并掌握其使用方法。 3、 掌握几种典型的在 GNS3 环境下模拟主机的方法。 4、 提高综合运用静态路由、缺省路由、RIP 或 OSPF 路由技术完成较大网络的路由设计的能力。 二、实验环境 1、 操作系统:windows 7 2、 实验软件:GNS3 三、实验任务 在仿真软件上实现如下拓扑网络的路由设计,并完成连通测试。 四、实验步骤 1、GNS3 拓扑图,如下: 2、IP地址规划 分析给定拓扑图,规划各网段、各节点(路由接口或主机) ip地址,记录到实验报告 设备名 接口名 IP 地址 子网掩码 默认网关 C1 Fa 192.168.1.1 /24 192.168.1.254 C2 Fa 192.168.2.1 /24 192.168.2.254 R1 F0/0 172.16.1.1 /24 —— F0/1 192.168.1.254 /24 —— R2 F0/0 172.16.1.2 /24 —— F0/1 172.17.1.2 /24 —— S0/0(clock rate 128000) 192.168.64.2 /24 —— R3 S1/0 192.168.64.1 /24 —— S1/1(clock rate 128000) 192.168.65.1 /24 —— R4 F0/1 172.17.1.1 /24 —— F0/0 172.18.1.1 /24 —— R5 F0/0 172.18.1.2 /24 —— S1/1 192.168.65.2 /24 —— F0/1 192.168.2.254 /24 —— (1) R1 上使用缺省路由,R2,R3,R4,R5 上使用 OSPF 路由协议。 (2) R2 上添加一条到192.168.1.0/24 网络的静态路由,然后进行路由redistribute;具体命令为:redistribute static。 3、中心主机安装 GNS3与初始配置 3.1、安装 GNS3-0.8.2--all-in-one 3.2、GNS3环境设置 (1)在磁盘中建立相关文件夹 IOS目录、工程目录、 dynmips工作目录 (2)拷贝路由器 Ios镜像文件到“IOS目录”中 (3)环境设置(从“编辑”->“首选项”菜单项进入)设置语言:中文设置相关目录(需要当场测试):IOS、工程、工作目录设置终端命令参数:要求终端工具使用 secureCRT (4)设置“IOS”(从“IOS和 Hypervisors”菜单项进入),在“IOS”窗口选择 Cisco IOS文件,以及和 IOS文件对应的“平台”和“型号”后,单击“保存”。 (5)路由器”IDLE PC”值计算依次将实验中所用各种型号的路由器“拖入”一...
