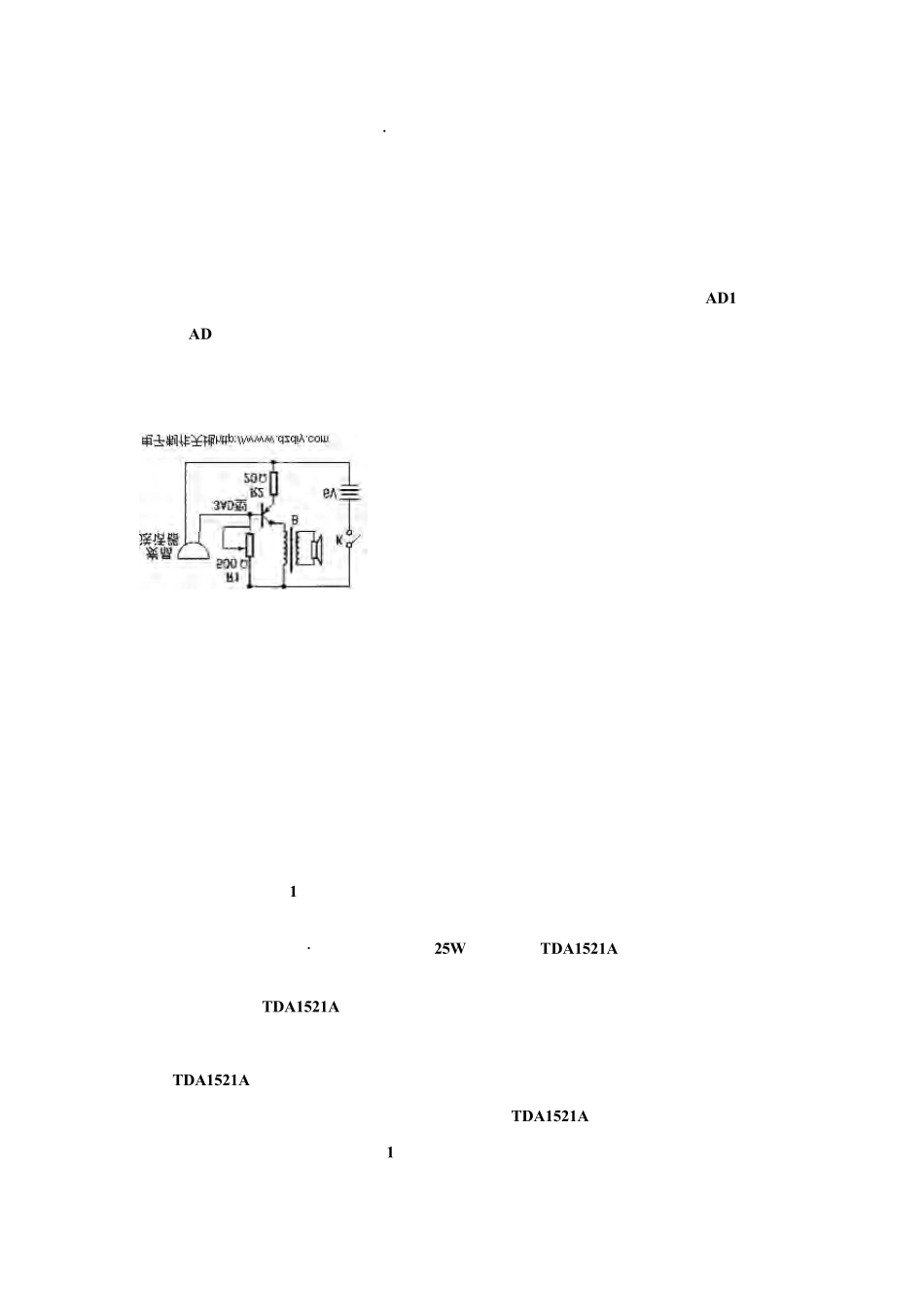

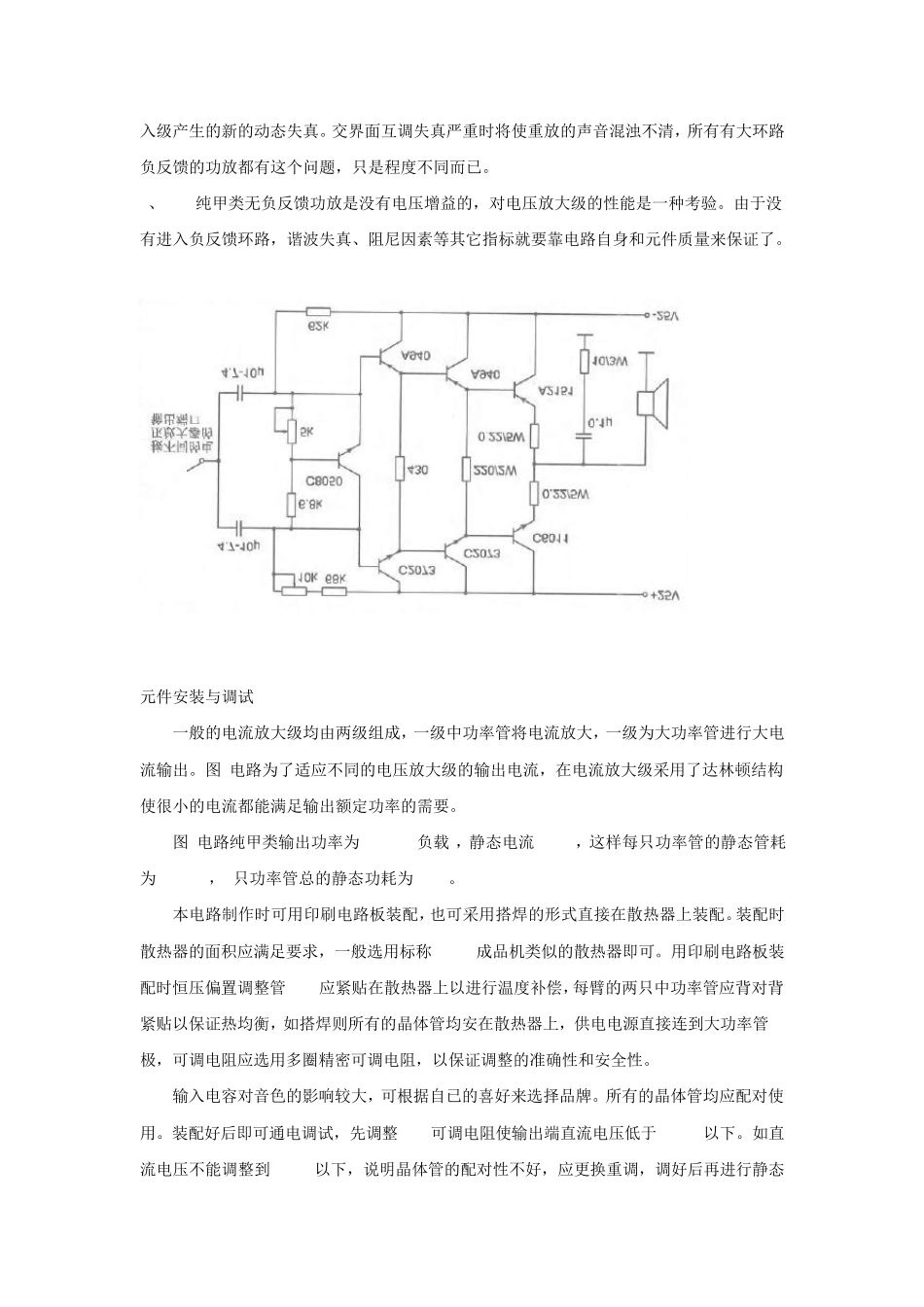

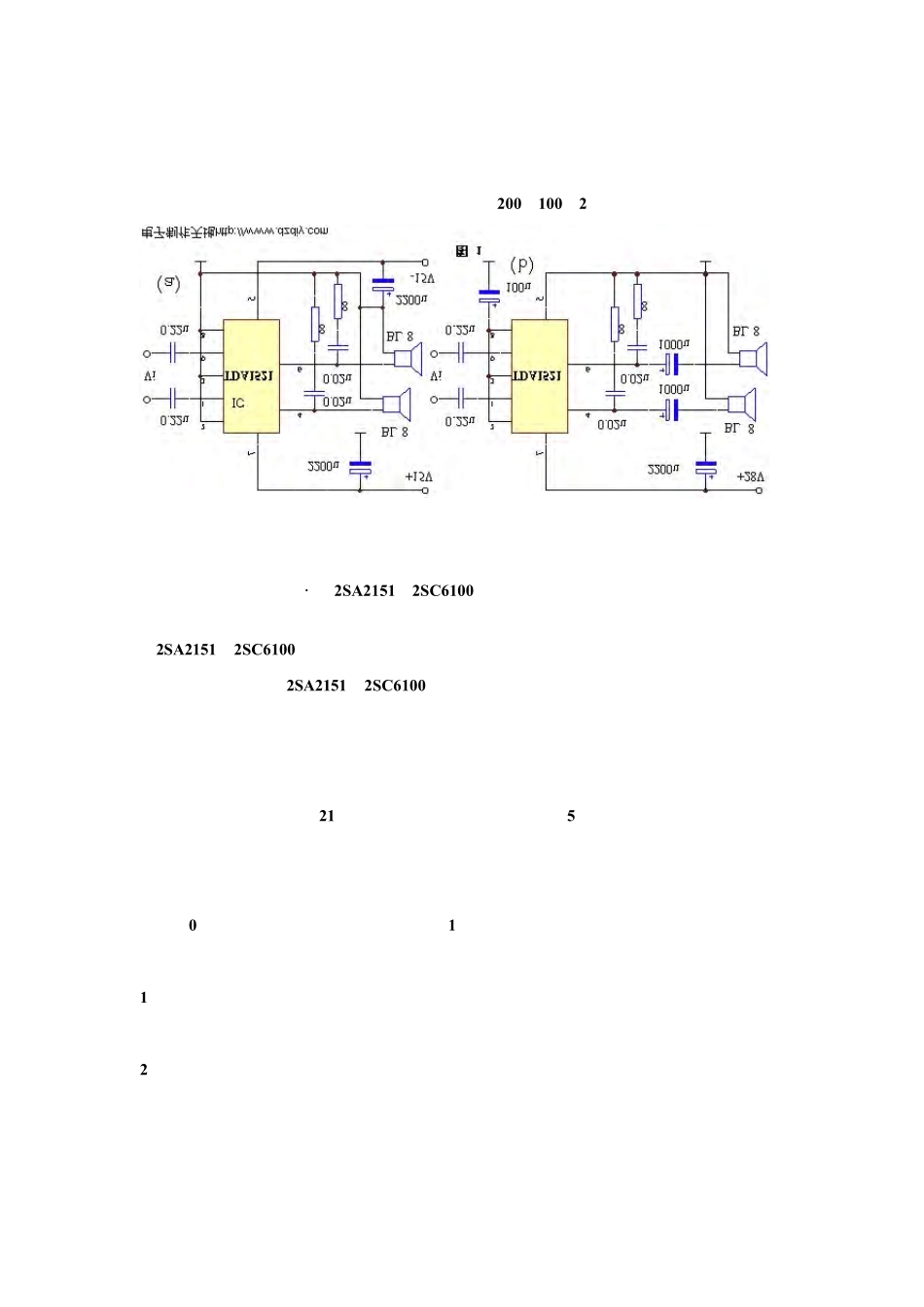

·最简单的微型扩音机我们利用一只旧电话机中拆下的炭精送话器，以及几只常用的电子元件，即能组装一台无须调整的结构相当简单，且音质清晰洪亮的最简易微型扩音机，很有趣味。在一些小空间扩音效果相当不错。具体电路图见附图所示。元件选择：炭晶送话器从老式旧电话机的听筒内拆下，大功率三极管采用3AD17，也可以用3ADl8。但为减少扩音时产生的噪声，三极管要求穿透电流尽可能达到最小，但管子的放大倍值越大越好，一般应在70一90以上。喇叭和输出变压器采用晶体管收音机上的即可，电源电池用6伏叠层电池，也可用充电电池和整流电源。安装试音：将几只元件焊装在长条形印刷线路板上，找一支中号的塑料壳体的手电筒，旋下电筒头罩去掉玻璃、反光罩及小电珠，然后将碳晶送话器安装在罩子内，并焊接好送话器引线至电路板上。在电筒前端各钻3mm小孔二个，将装入微型电源钮子开关及二芯插座各一个，待全部接线连接焊好后，把电池与线路板塞入电筒内，最后旋上已装有送话器的电筒头罩盖便完成。试音时，把带有喇叭引线插头插入电筒前端插座上，开启电源开关对准送话器喇叭内便传出洪亮扩音声。(读者若有兴趣在电路中串接入音乐集成块电路，便使成为扩音、放音两用机)。在调试扩音中，若喇叭出现声音有点失真、沉闷或感觉音量不够大时。可适当调整 R1的电阻值，边调边放音试听，直至音质洪亮不失真为止。·外围元件最少的 25W 功放电路 TDA1521A用高保真功放 ICTDA1521A 制作功放电路，具有外围元件少，不用调试，一装就响的特点。适合自制，用于随身听功率接续，或用于改造低档电脑有源音箱。TDA1521A 采用九脚单列直插式塑料封装，具有输出功率大、两声道增益差小、开关机扬声器无冲击声及可靠的过热过载短路保护等特点。TDA1521A 既可用正负电源供电，也可用单电源供电，电路原理分别见图1(a)、(b)（点此下载原理图）。双电源供电时，可省去两个音频输出电容，高低音音质更佳。单电源供电时，电源滤波电容应尽量靠近集成电路的电源端，以避免电路内部自激。制作时一定要给集成块装上散热片才能通电试音，否则容易损坏集成块。散热板不能小于200×100×2mm3。· 用2SA2151和2SC6100制作的分立元件功放2SA2151和2SC6100是日本“三垦”公司生产的新型音频放大器专用大功率对管。笔者有幸得到厂家免费赠送的2SA2151和2SC6100两对。根据厂家提供的技术参数和自已的一些制作功放的经验用数月的时间，打造了一款非常适合家用的功放，现将电路提供...
