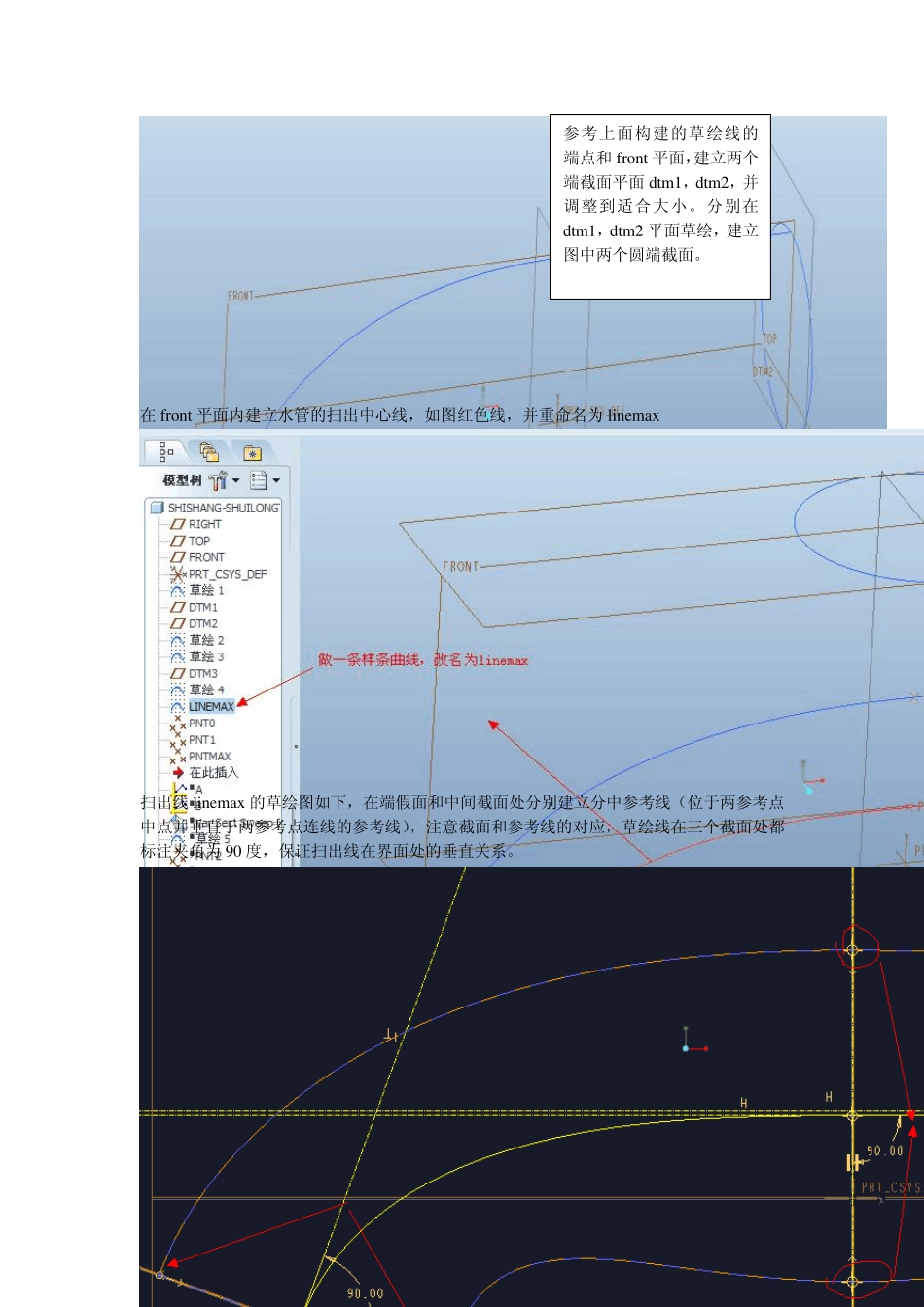

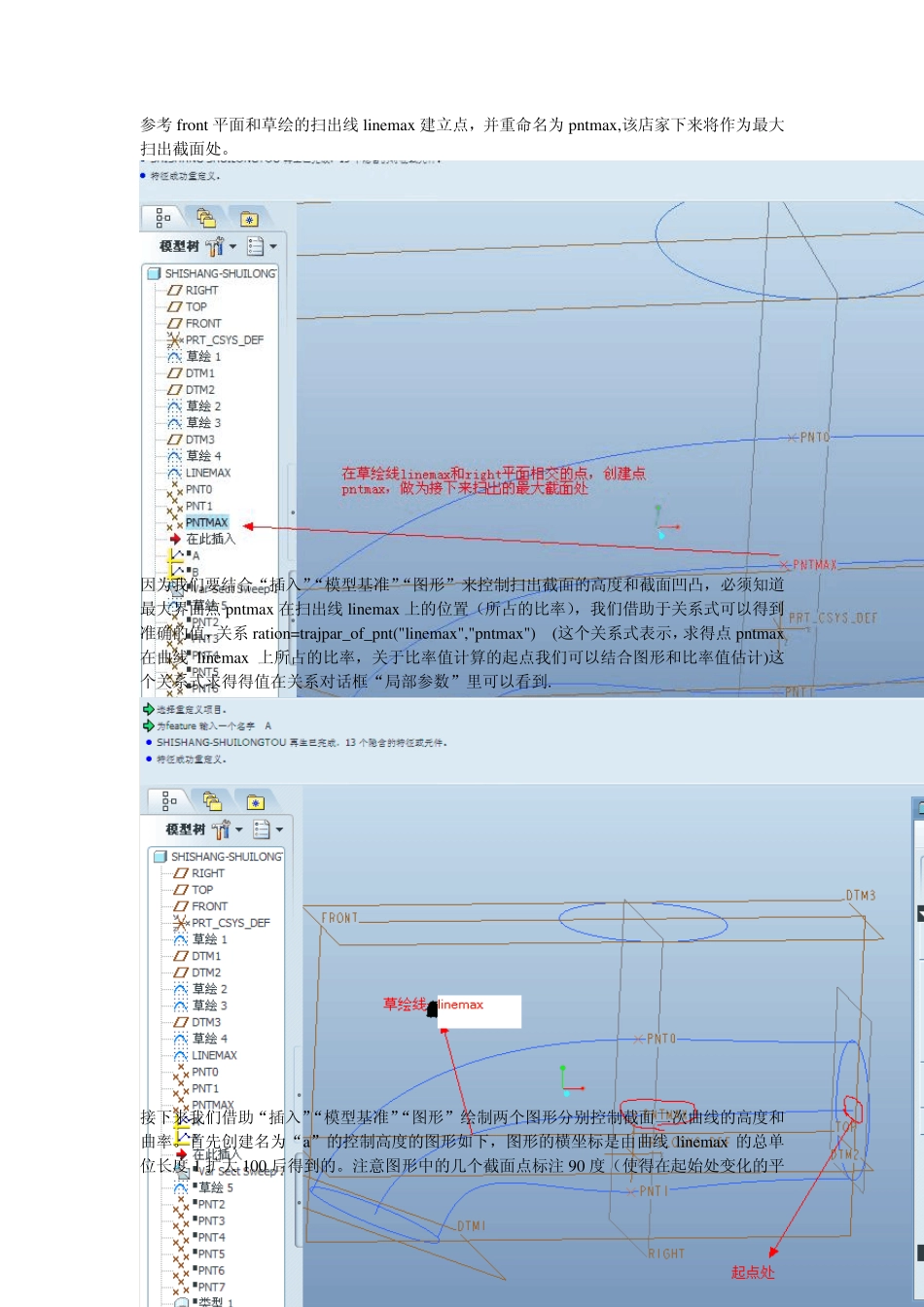

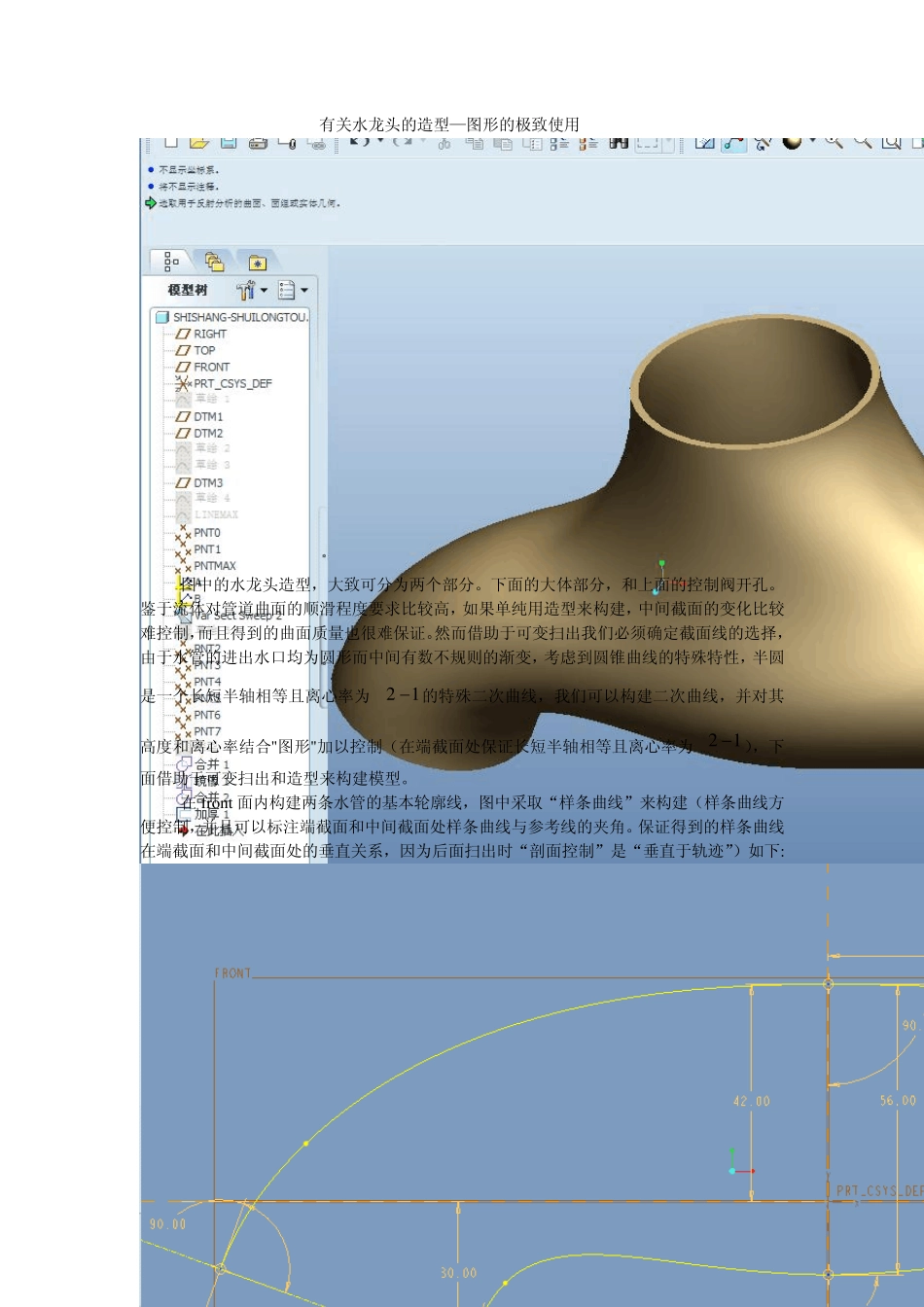

有关水龙头的造型—图形的极致使用 图中的水龙头造型，大致可分为两个部分。下面的大体部分，和上面的控制阀开孔。鉴于流体对管道曲面的顺滑程度要求比较高，如果单纯用造型来构建，中间截面的变化比较难控制，而且得到的曲面质量也很难保证。然而借助于可变扫出我们必须确定截面线的选择，由于水管的进出水口均为圆形而中间有数不规则的渐变，考虑到圆锥曲线的特殊特性，半圆是一个长短半轴相等且离心率为12 的特殊二次曲线，我们可以构建二次曲线，并对其高度和离心率结合"图形"加以控制（在端截面处保证长短半轴相等且离心率为12 ），下面借助于可变扫出和造型来构建模型。 在 front 面内构建两条水管的基本轮廓线，图中采取“样条曲线”来构建（样条曲线方便控制，并且可以标注端截面和中间截面处样条曲线与参考线的夹角。保证得到的样条曲线在端截面和中间截面处的垂直关系，因为后面扫出时“剖面控制”是“垂直于轨迹”）如下: 在front 平面内建立水管的扫出中心线，如图红色线，并重命名为linemax 扫出线linemax 的草绘图如下，在端假面和中间截面处分别建立分中参考线（位于两参考点中点并垂直于两参考点连线的参考线），注意截面和参考线的对应，草绘线在三个截面处都标注夹角为90 度，保证扫出线在界面处的垂直关系。 参考上面构建的草绘线的端点和front 平面，建立两个端截面平面dtm1，dtm2，并调整到适合大小。分别在dtm1，dtm2 平面草绘，建立图中两个圆端截面。 参考front 平面和草绘的扫出线linemax 建立点，并重命名为pntmax ,该店家下来将作为最大扫出截面处。 因为我们要结合“插入”“模型基准”“图形”来控制扫出截面的高度和截面凹凸，必须知道最大界面点pntmax 在扫出线linemax 上的位置（所占的比率），我们借助于关系式可以得到准确的值，关系 ration=trajpar_of_pnt("linemax ","pntmax ") (这个关系式表示，求得点pntmax在曲线linemax 上所占的比率，关于比率值计算的起点我们可以结合图形和比率值估计)这个关系式求得得值在关系对话框“局部参数”里可以看到. 接下来我们借助“插入”“模型基准”“图形”绘制两个图形分别控制截面二次曲线的高度和曲率。首先创建名为“a”的控制高度的图形如下，图形的横坐标是由曲线linemax 的总单位长度 1 扩大100 后得到的。注意图形中的几个截面点标注 90 度（使得在起始处变化的平滑），图中25 为起始截面的圆的半径（二次曲线在起始...
