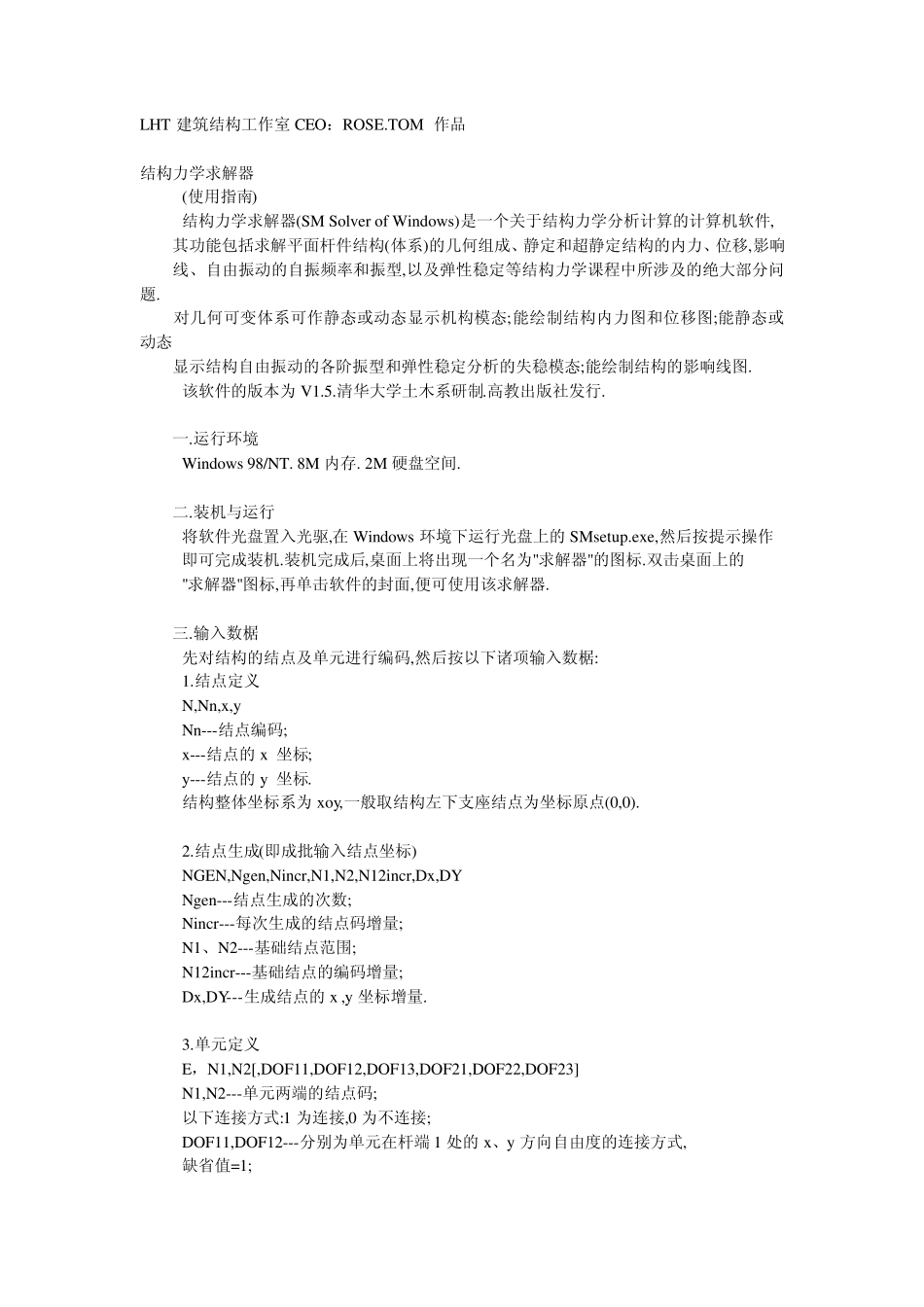

结构力学求解器命令及算例2_第1页
1/9

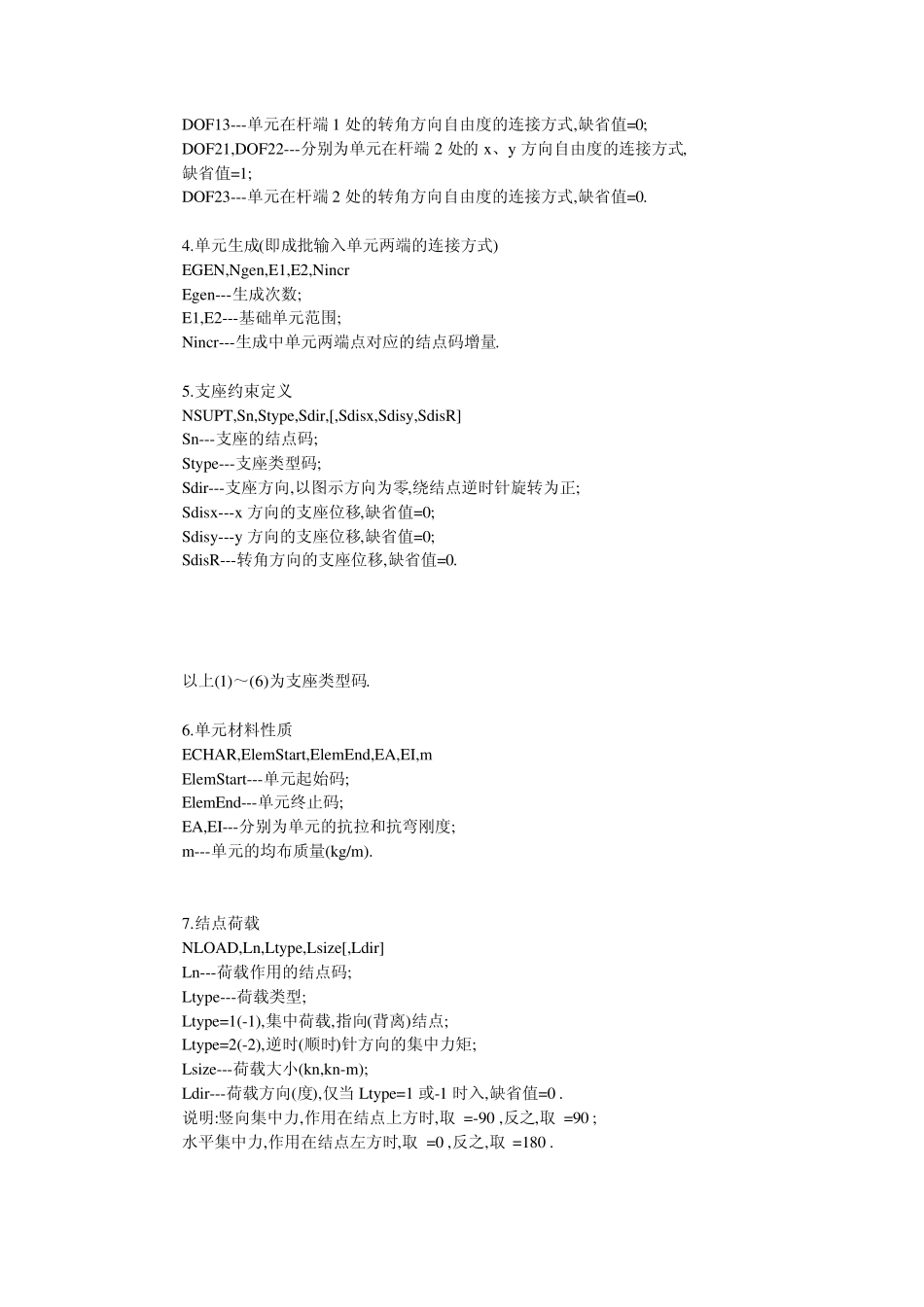

结构力学求解器命令及算例2_第2页
2/9

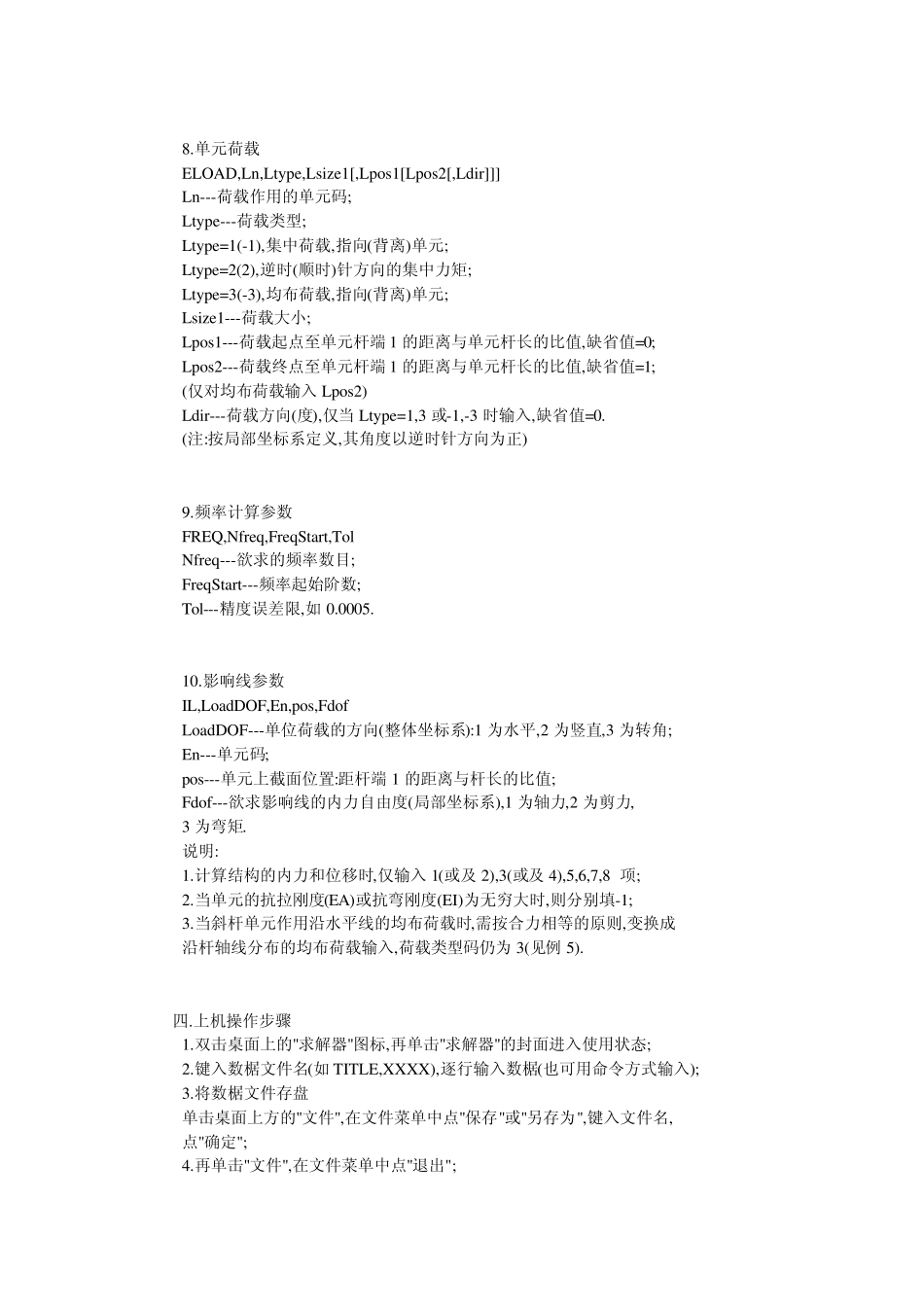

结构力学求解器命令及算例2_第3页
3/9
LHT 建筑结构工作室CEO:ROSE.TOM 作品 结构力学求解器  (使用指南)  结构力学求解器(SM Solver of Windows)是一个关于结构力学分析计算的计算机软件, 其功能包括求解平面杆件结构(体系)的几何组成、静定和超静定结构的内力、位移,影响 线、自由振动的自振频率和振型,以及弹性稳定等结构力学课程中所涉及的绝大部分问题. 对几何可变体系可作静态或动态显示机构模态;能绘制结构内力图和位移图;能静态或动态 显示结构自由振动的各阶振型和弹性稳定分析的失稳模态;能绘制结构的影响线图.  该软件的版本为 V1.5.清华大学土木系研制.高教出版社发行.  一.运行环境  Windows 98/NT. 8M 内存. 2M 硬盘空间.  二.装机与运行  将软件光盘置入光驱,在 Windows 环境下运行光盘上的SMsetup.exe,然后按提示操作  即可完成装机.装机完成后,桌面上将出现一个名为"求解器"的图标.双击桌面上的  "求解器"图标,再单击软件的封面,便可使用该求解器.  三.输入数椐  先对结构的结点及单元进行编码,然后按以下诸项输入数椐:  1.结点定义  N,Nn,x,y  Nn---结点编码;  x---结点的x 坐标;  y---结点的y 坐标.  结构整体坐标系为 xoy,一般取结构左下支座结点为坐标原点(0,0).   2.结点生成(即成批输入结点坐标)  NGEN,Ngen,Nincr,N1,N2,N12incr,Dx,DY  Ngen---结点生成的次数;  Nincr---每次生成的结点码增量;  N1、N2---基础结点范围;  N12incr---基础结点的编码增量;  Dx,DY---生成结点的x ,y坐标增量.   3.单元定义  E,N1,N2[,DOF11,DOF12,DOF13,DOF21,DOF22,DOF23]  N1,N2---单元两端的结点码;  以下连接方式:1 为连接,0 为不连接;  DOF11,DOF12---分别为单元在杆端 1 处的x、y方向自由度的连接方式,  缺省值=1;  DOF13---单元在杆端1 处的转角方向自由度的连接方式,缺省值=0;  DOF21,DOF22---分别为单元在杆端2 处的x、y 方向自由度的连接方式,  缺省值=1;  DOF23---单元在杆端2 处的转角方向自由度的连接方式,缺省值=0.   4.单元生成(即成批输入单元两端的连接方式)  EGEN,Ngen,E1,E2,Nincr  Egen---生成次数;  E1,E2---基础单元范围;  Ni...
