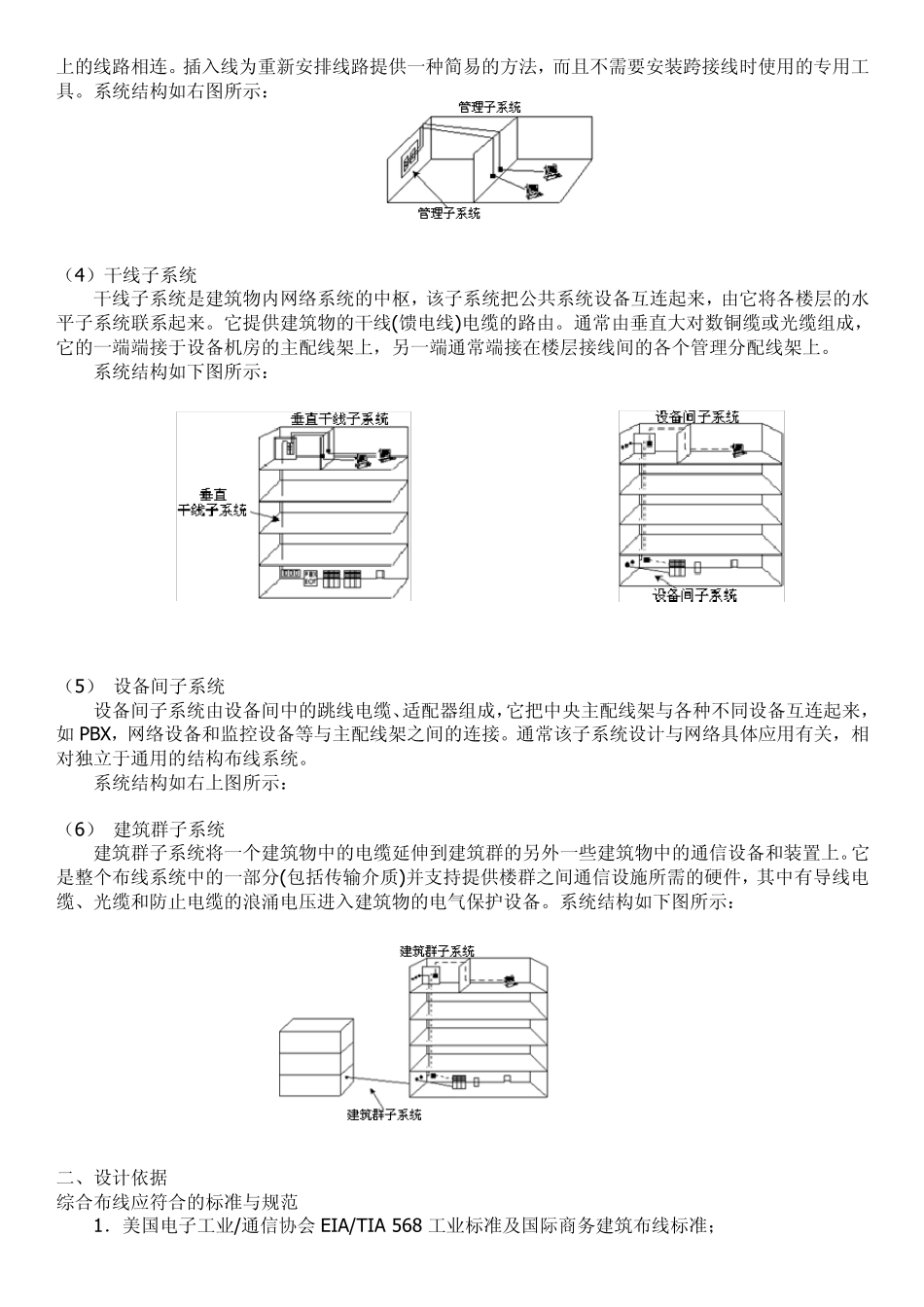

结构化综合布线系统方案 第一章 方案概述 一、概述 建筑物结构化综合布线系统(SCS)又称开放式布线系统，是一种在建筑物和建筑群中综合数据传输的网络系统。它是把建筑物内部的话音交换、智能数据处理设备及其它广义的数据通信设施相互连接起来，并采用必要的设备同建筑物外部数据网络或电话局线路相连接。结构化布线系统是根据各节点的地理分布情况、网络配置情况和通信要求，安装适当的布线介质和连接设备，使整个网络的连接、维护和管理变得简单易行。 根据目前企业的具体情况，大楼内水平子系统中的语音与数据布线全部采用超五类非屏蔽双绞线，支持 100M快速以太网和 155/622M ATM连接。垂直干线系统采用大对数电缆；配线管理系统采用110AB型背架式配线架。 1、综合布线系统结构 布线系统是建筑物或建筑群内的传输网络。根据 EIA/TIA568标准，建筑物综合布线系统分为六个子系统：工作区子系统、水平布线子系统、干线子系统、设备间子系统、管理子系统、建筑群子系统。通讯和数据处理的各种需求确定了所需的子系统。从理论上讲，大型通信系统可能需要用铜介质和光纤介质把全部上述子系统集成在一起。 （1）工作区子系统 工作区布线子系统由终端设备连接到信息插座的连线(或软线)组成，它包括装配软线、适配器和连接所需的扩展软线，并在终端设备和 I/O之间搭桥。 系统结构如右图所示： （2）水平布线子系统 水平子系统的作用是将干线子系统线路延伸到用户工作区，水平子系统区别于干线子系统的区别是：水平布线系统处于同一楼层，并端接在信息插座或区域布线的中转点上。水平布线子系统一端端接于信息插座上，另一端端接在干线接线间、卫星接线间或设备机房的管理配线架上。系统结构如右图所示： （3）管理子系统 管理子系统由交连、互连和配线架和信息插座式配线架以及相关跳线组成。管理点为连接其它子系统提供连接手段。交连和互连允许你将通信线路定位或重新定位到建筑物的不同部分，以便能更容易地管理通信线路。 通过卡接或插接式跳线，交叉连接允许你将端接在配线架一端的通信线路与端接于另一端配线架上的线路相连。插入线为重新安排线路提供一种简易的方法，而且不需要安装跨接线时使用的专用工具。系统结构如右图所示： （4）干线子系统 干线子系统是建筑物内网络系统的中枢，该子系统把公共系统设备互连起来，由它将各楼层的水平子系统联系起来。它提供建筑物的干线(馈电线)电缆的路由。通常由垂直大对数铜缆或...
