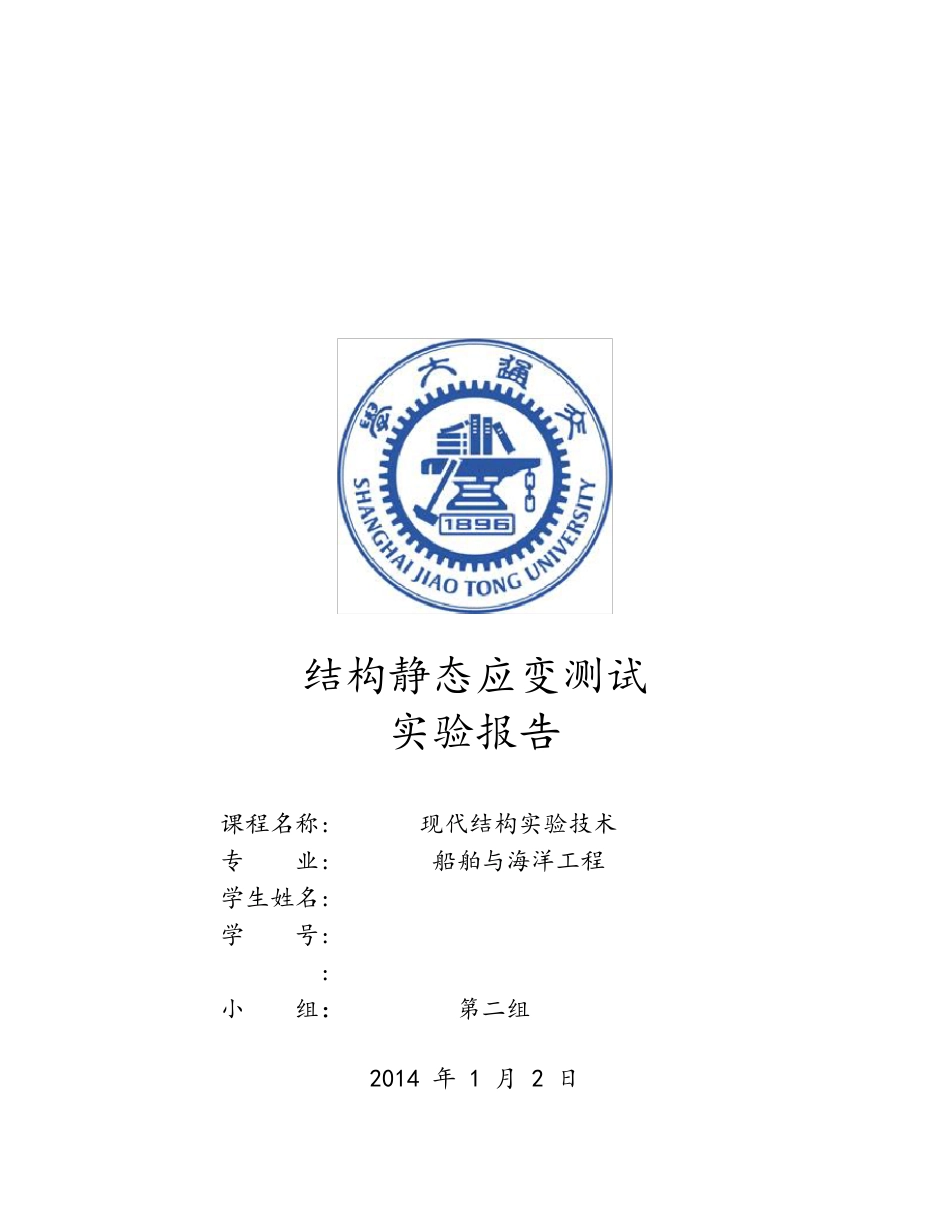

结构静态应变测试 实验报告 课程名称: 现代结构实验技术 专 业: 船舶与海洋工程 学生姓名: 学 号: ****: *** 小 组： 第二组 2014 年 1 月 2 日 1.实验目的 利用电阻应变片、静态应变仪等设备，测量某一海洋平台模型在单桩腿受外载荷的状况下各桩腿的应变值，掌握结构静态应变的测量方法。 2.实验原理 2.1 电-液伺服加载系统 电液伺服液压系统它可以较为精确地模拟试件所受的实际外力，产生真实的实验状态，在结构实验的领域中，用以模拟并产生各种振动荷载，如地震、海浪等荷载对结构物的作用，是一种较为理想的载荷加载设备。 电液伺服系统目前采用闭环控制，其主要组成是有电液伺服加载器、控制系统和液压源等三大部分。它可将负荷、应变、位移、加速度等物理量直接作为控制参数，实行自动控制。指令发生器根据实验要求发出指令信号，与反馈信号在伺服控制器中进行比较，其差值即为误差信号，经放大后予以反馈，用来控制伺服阀操纵液压加载器活塞的工作，完成全系统的闭环控制。 电液伺服阀是电液伺服液压加载系统中的心脏部分，它能根据输入电流信号的极性控制油的流向，根据输入电流信号的大小 控制油的流量。使 加载器按 输入信号的规 律 对结构施 加荷载。目前，电液伺服液压实验系统均 与电子 计 算 机 和模控系统联 机 使 用，使 整 个 系统能进行程 序 控制，数据采集 和数据处 理。其优 点 是： 产生载荷频 率 范 围 广 、负荷能力大； 波 形 种类 多 ，且 易 于 重 现 外载荷波 形 ； 加载系统响 应快 、灵 敏 度高 ，系统控制与测量精度高 。 2.2 电阻应变片传感器原理 电阻应变片传 感 器由 粘 贴 了 电阻应变敏 感 元 件的弹 性元 件和变换 测量电路 组成。被 测力学 量作用在一定 形 状的弹 性元 件上 ，使 之 产生形 变。这 时 ，粘 贴 在其上的电阻应变敏 感 元 件将力学 量引 起 的形 变转 化 为自身 电阻值的变化 ，再 由 变换 测量电路 将电阻的变化 转 化 为电压变化 后输出。通 过 对电学 量的分析 ，即可得 出物体 力学 量的变化 。 图 1 图 2 电阻应变仪是测量精度很 高 的测量仪器，由 于 采用不 同 的测量电路 形 式 可以分为单桥 、半 桥 和全桥 的电路 。通 过 电路 测量的变化 ，即可得 出应变的值。由 于 应变片对于 温 度敏 感 ，因 此 ...
