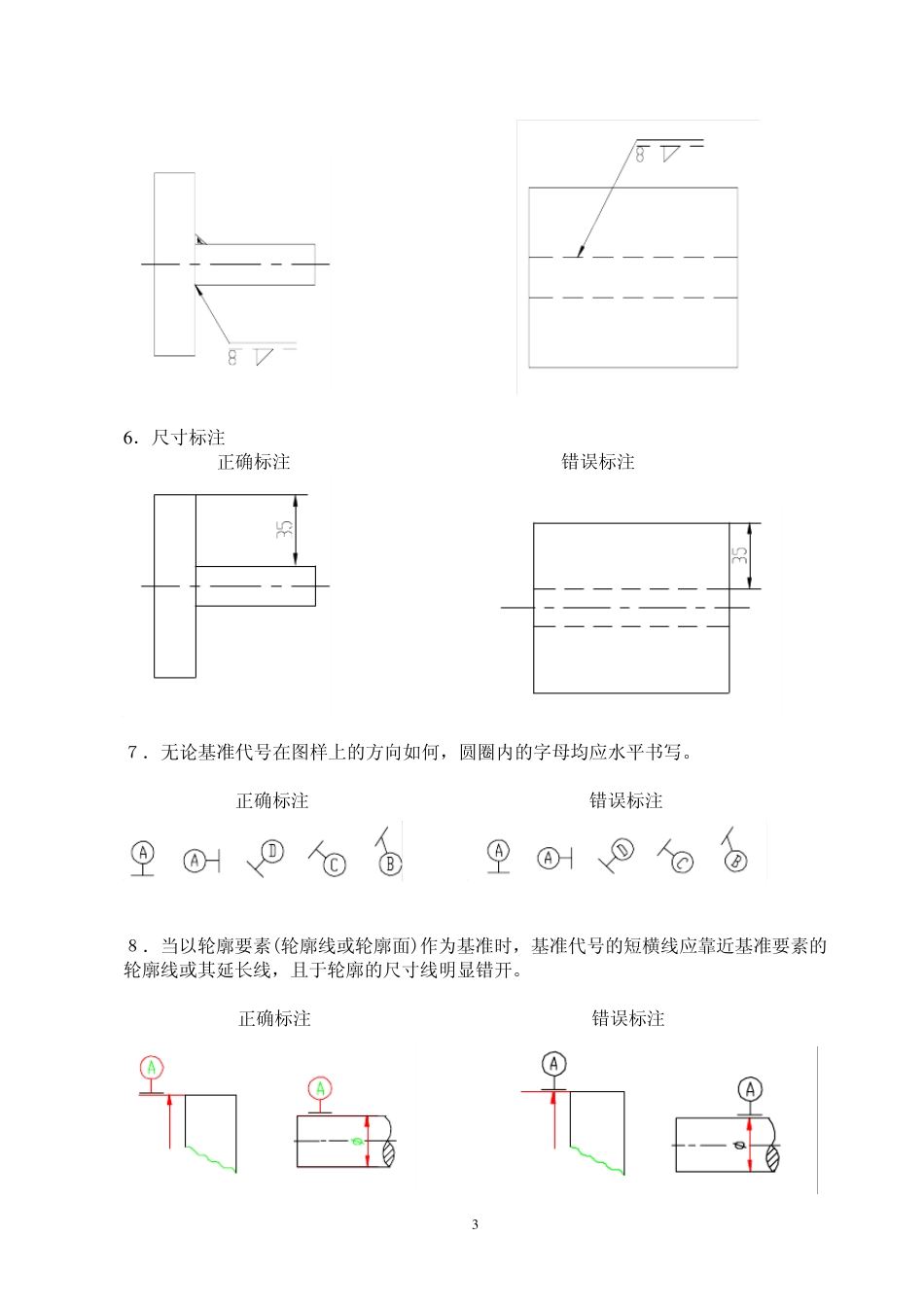

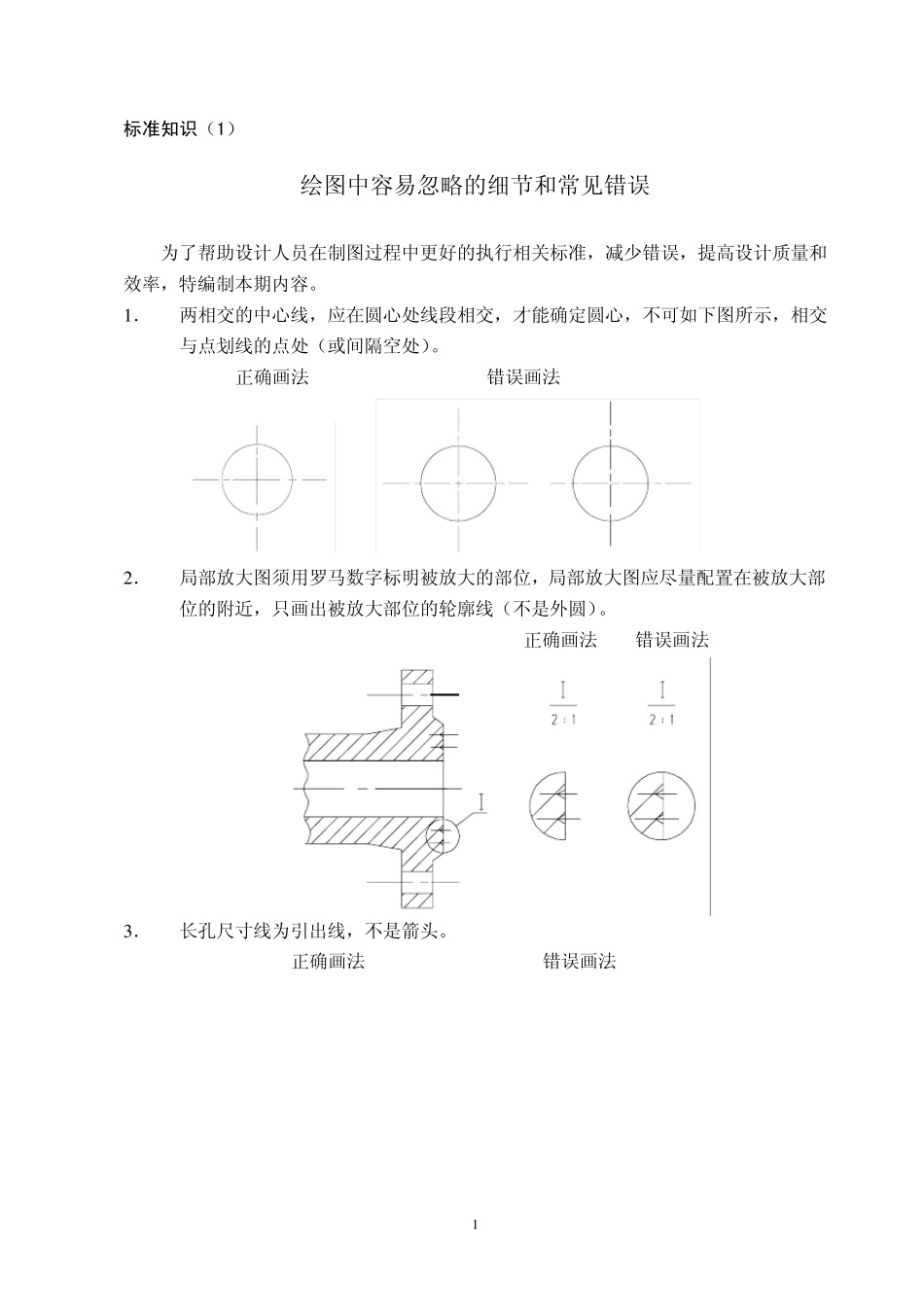

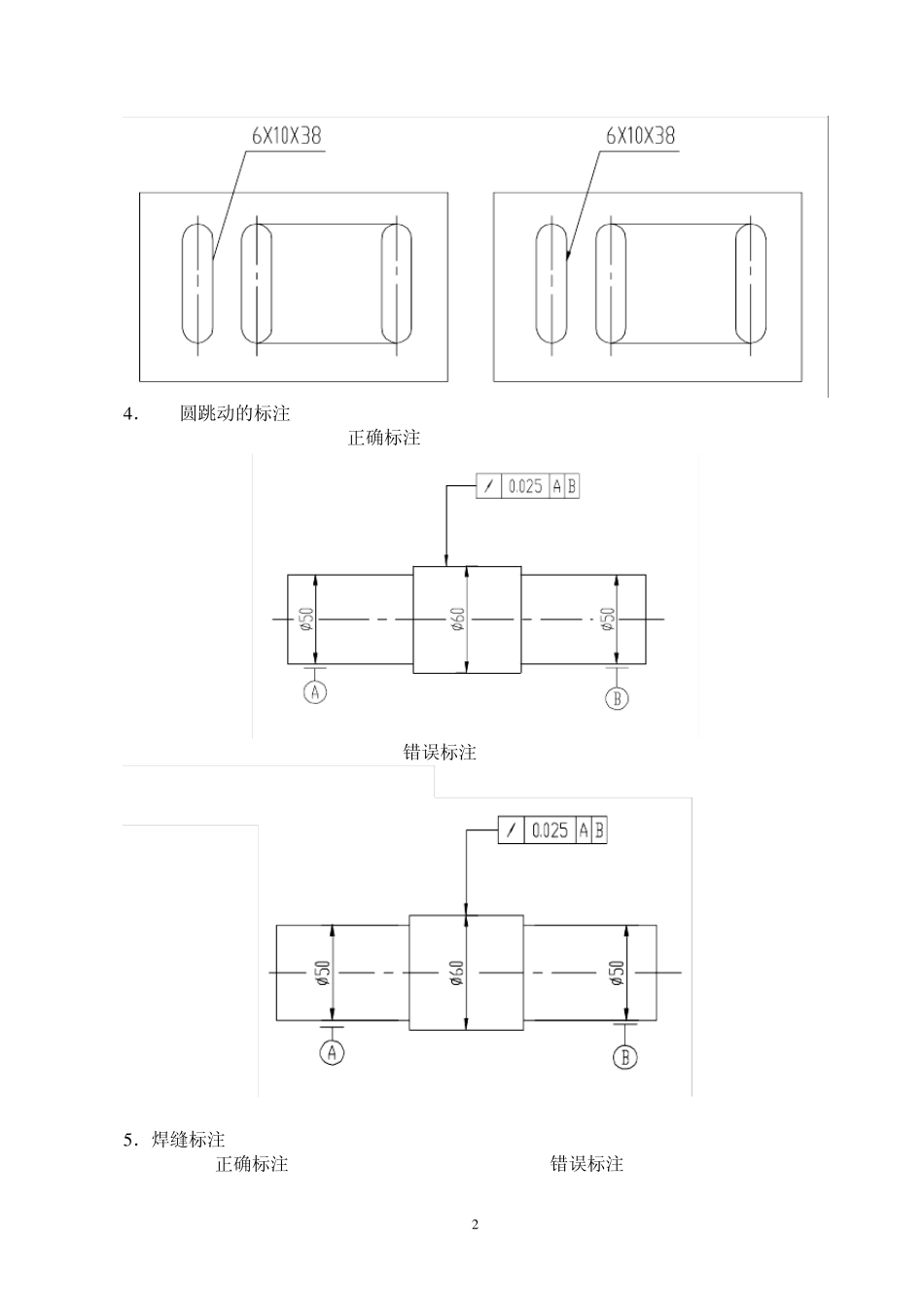

标准知识（1） 绘图中容易忽略的细节和常见错误 为了帮助设计人员在制图过程中更好的执行相关标准，减少错误，提高设计质量和效率，特编制本期内容。 1 ． 两相交的中心线，应在圆心处线段相交，才能确定圆心，不可如下图所示，相交与点划线的点处（或间隔空处）。 正确画法 错误画法 2 ． 局部放大图须用罗马数字标明被放大的部位，局部放大图应尽量配置在被放大部位的附近，只画出被放大部位的轮廓线（不是外圆）。 正确画法 错误画法 3 ． 长孔尺寸线为引出线，不是箭头。 正确画法 错误画法 1 4 ． 圆跳动的标注 正确标注 错误标注 5 ．焊缝标注 正确标注 错误标注 2 6 ．尺寸标注 正确标注 错误标注 ７．无论基准代号在图样上的方向如何，圆圈内的字母均应水平书写。 正确标注 错误标注 ８．当以轮廓要素(轮廓线或轮廓面)作为基准时，基准代号的短横线应靠近基准要素的轮廓线或其延长线，且于轮廓的尺寸线明显错开。 正确标注 错误标注 3 ９. 当以中心要素(中心点、中心线、轴线、中心平面等)作为基准时，基准代号的连线应与基准要素相应的轮廓要素的尺寸线对齐。 正确标注 错误标注 10. 三面焊缝： 正确标注 错误标注 11. 角焊缝： 正确标注 错误标注 12. I 焊缝： 正确标注 错误标注 13. 同轴度（同心度）位置度公差未标注或漏标Φ（查看 GB/T 1182－1996）。 正确标注 错误标注 4 14. 对称或双面焊缝带多余虚线（虚基准线），如对称角焊缝（查看GB/T 324－1988）。 正确标注 错误标注 15 在图样上零件硬度或热处理要求的硬度标注：（查看GB/T230-1991，GB/T231.1-2002） 正确标注 错误标注 336HB 或45HRC HB336 或HRC45 16. 在绘制装配图时应包括下列内容： a) 结构及装配位置的图形； b) 主要装配尺寸和配合代号； c) 装配时需要加工的尺寸、极限偏差、表面粗糙度等； d) 外形尺寸、连接方式、连接尺寸及技术要求等； e) 操作机构的手柄、旋钮、指示装置等； f) 机构运动部件的极限位置及尺寸； g) 明细栏。 17. 在绘制安装图时应包括下列内容： a）绘制产品及其组成部分的轮廓图形，标明安装位置及尺寸。 b）应附安装技术要求，必要时可附接线图及符号等说明。 c）有特殊要求的吊运件，应表明吊运要求。 5 618. 在绘制表格图时应包括下列内容： a）一系列形状相同的同类产品或零、部件，均可绘制表格图。 b）表格图中的变动参数...
