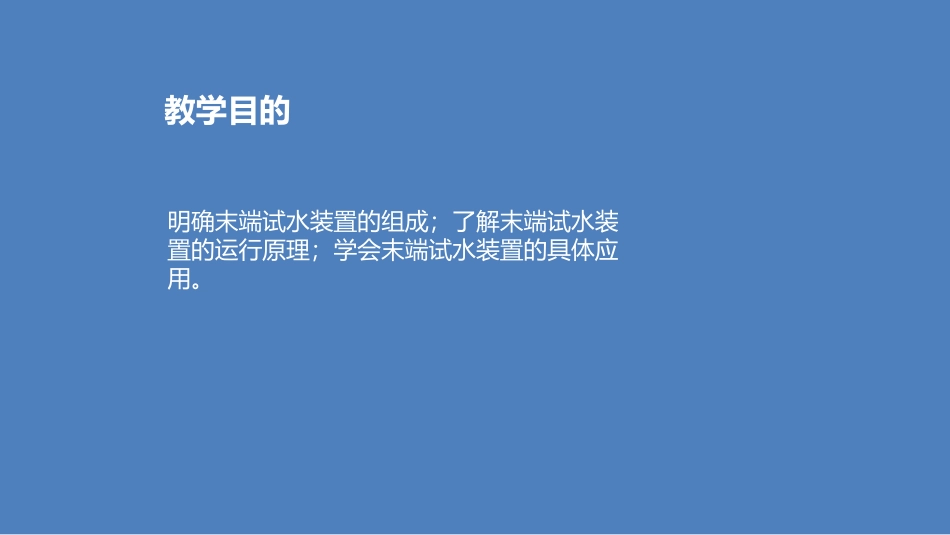

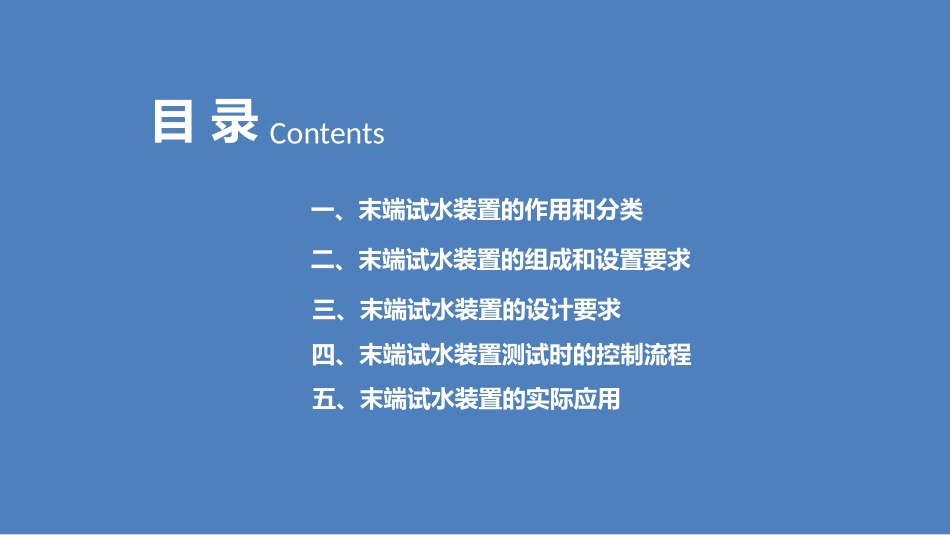

末端试水装置执教人：马莉时间：2019.1.1教学目的明确末端试水装置的组成；了解末端试水装置的运行原理；学会末端试水装置的具体应用。一、末端试水装置的作用和分类二、末端试水装置的组成和设置要求三、末端试水装置的设计要求四、末端试水装置测试时的控制流程五、末端试水装置的实际应用目录Contents1、末端试水装置的作用2、末端试水装置的分类一、末端试水装置的作用和分类1、用在哪个系统？2、干什么用？末端试水装置的作用:1、检验自动喷水灭火系统的可靠性，测试系统能否在开放一只喷头的最不利条件下可靠报警并正常启动。2、测试干式自动喷水灭火系统和预作用自动喷水灭火系统的充水时间。3、检测系统喷嘴末端静压和动压。作用末端试水装置的分类：1、手动式末端试水装置：可以通过手动方式控制末端试水装置的开启和关闭，一般应安装在方便操作的位置。2、电动式末端试水装置，可以通过电动方式控制末端试水装置的开启和关闭，一般设有电磁阀、信号反馈装置方便远程操控。分类1、末端试水装置的组成2、末端试水装置的设置要求二、末端试水装置的组成和设置要求1、组成2、压力表3、排水组成1、每个报警阀组控制的最不利点喷头处，应设末端试水装置。2、其他防火分区、楼层均应设置直径为25mm的试水阀，试水阀可以选配压力表。3、末端试水装置和试水阀应有标识，距地面的高度宜为1.5m，并应采取不被他用的措施。4、末端试水装置的连接管的管径不应小于25mm.报警阀组最不利点喷头设置要求1、材料要求2、流量系数3、排水方式三、末端试水装置的设计要求末端试水装置类产品中的试水阀、试水喷嘴应采用耐腐蚀性能不低于黄铜的金属材料制作。材料要求铝耐腐蚀性能好，但是强度度不够高耐磨性能差试水接头出水口的流量系数，应等同于同楼层或防火分区内的最小流量系数洒水喷头。为了使末端试水装置能够模拟实际情况，进行开放一只喷头启动系统等试验，其试水接头出水口的流量系数，要求与同楼层或所在防火分区内采用的最小流量系数的喷头一致。例如：某酒店在客房中安装流量系数为K等于115的边墙型扩大覆盖面积洒水喷头，走廊安装下垂型标准流量洒水喷头，其所在楼层如设置末端试水装置，试水接头出水口的流量系数，要求为流量系数K等于80。流量系数＝1、当末端试水装置的出水口直接与管道或软管连接时，将改变试水接头出水口的水力状态，影响测试结果。因此本条对末端试水装置的出水提出采取孔口出流的方式排入排水管道的要求。2、所谓孔口出流就是从试水接头流出的水不受阻挡直接进入大气，是一种自由流出的方式。孔口出流的阻力系数最小，在相同压力下可以得到最大的出流量。排水方式孔口出流×伸顶通气管：指的是排水立管与最上层排水横支管连接处向上垂直延伸至室外作通气用的管道。要求：管径一般等于排水立管的管径。排水设施的排水能力应进行测试，且在地面不应有积水，试验排水可回收部分宜排入专用消防水池循环再利用。作用：①排除室外排水管道中污浊的有害气体至大气中；②平衡管道内正负压。排水方式末端试水装置的出水，应采取孔口出流的方式排入排水管道，排水立管宜设伸顶通气管，且管径不应小于75mm。四、末端试水装置的控制流程当末端试水装置开启时，水流指示器报警，指示报警区域的位置。湿式报警阀启动，经过延迟器延时后，启动水利警铃和压力开关，并由压力开关直接连锁启动消防水泵。系统测试时，开启末端试水装置，水流指示器压力开关等信号装置的功能应均符合设计要求，自放水开始至水泵启动时间不应超过5min。控制流程五、末端试水装置的实际应用1、湿式自动喷水灭火系统的应用2、干式自动喷水灭火系统的应用3、预作用自动喷水灭火系统的应用1开启末端试水装置后，出水压力不应低于0.05Mpa。，水流指示器、报警阀、压力开关应动作。2报警阀动作后，距水力警铃3m远处的声压级不应低于70dB。3应在开启末端试水装置后5min内自动启动消防水泵。4消防控制设备应显示水流指示器、压力开关及消防水泵的反馈信号。湿式自动喷水灭火系统湿式自动喷水灭火系统是一种报警阀前后都充满压力水的自动灭火系统也是自动喷水灭火系统中最常用的一种系统1开启末端试水装...
