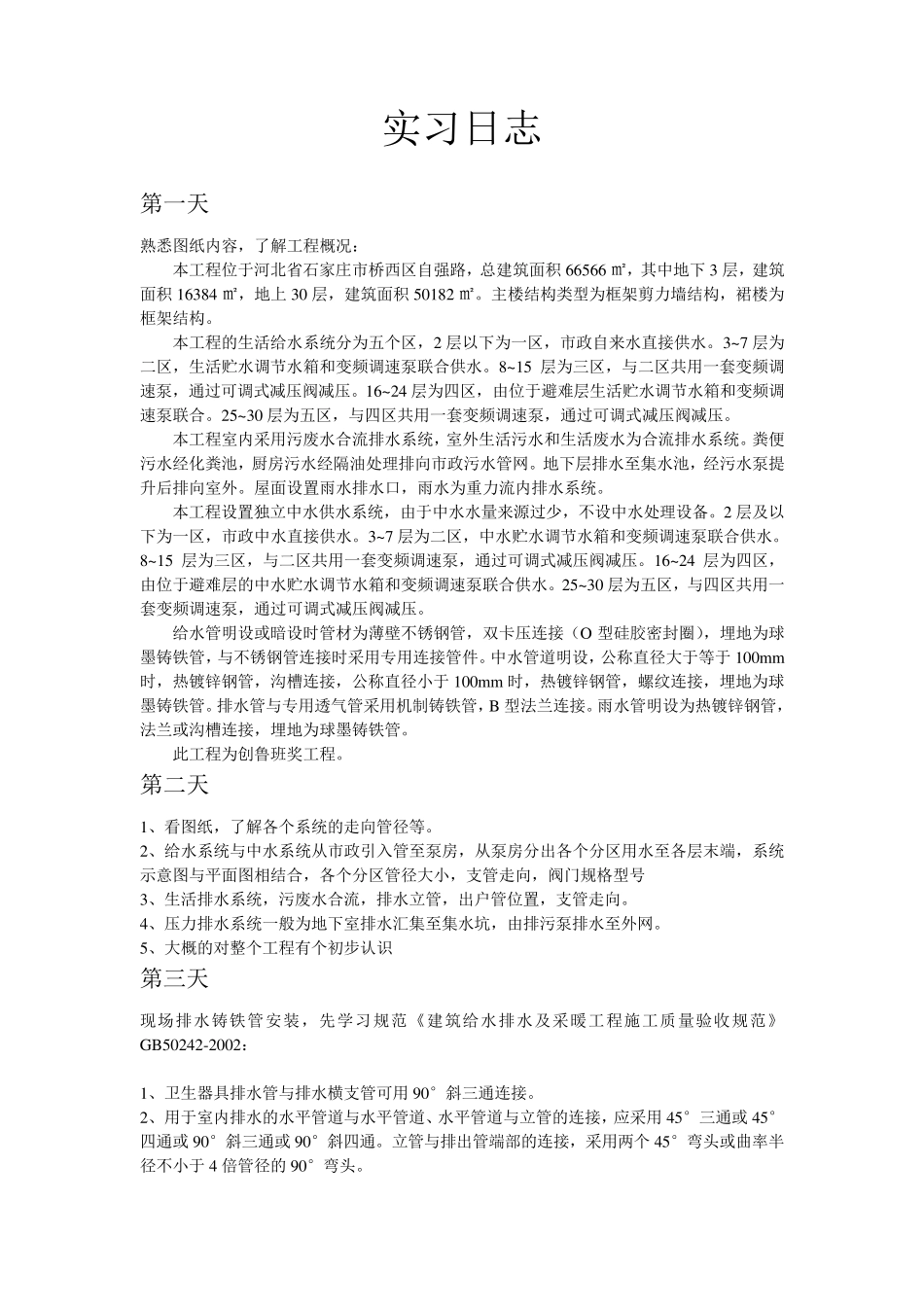

实习日志 第一天 熟悉图纸内容，了解工程概况： 本工程位于河北省石家庄市桥西区自强路，总建筑面积 66566 ㎡，其中地下 3 层，建筑面积 16384 ㎡，地上 30 层，建筑面积 50182 ㎡。主楼结构类型为框架剪力墙结构，裙楼为框架结构。 本工程的生活给水系统分为五个区，2 层以下为一区，市政自来水直接供水。3~7 层为二区，生活贮水调节水箱和变频调速泵联合供水。8~15 层为三区，与二区共用一套变频调速泵，通过可调式减压阀减压。16~24 层为四区，由位于避难层生活贮水调节水箱和变频调速泵联合。25~30 层为五区，与四区共用一套变频调速泵，通过可调式减压阀减压。 本工程室内采用污废水合流排水系统，室外生活污水和生活废水为合流排水系统。粪便污水经化粪池，厨房污水经隔油处理排向市政污水管网。地下层排水至集水池，经污水泵提升后排向室外。屋面设置雨水排水口，雨水为重力流内排水系统。 本工程设置独立中水供水系统，由于中水水量来源过少，不设中水处理设备。2 层及以下为一区，市政中水直接供水。3~7 层为二区，中水贮水调节水箱和变频调速泵联合供水。8~15 层为三区，与二区共用一套变频调速泵，通过可调式减压阀减压。16~24 层为四区，由位于避难层的中水贮水调节水箱和变频调速泵联合供水。25~30 层为五区，与四区共用一套变频调速泵，通过可调式减压阀减压。 给水管明设或暗设时管材为薄壁不锈钢管，双卡压连接（O 型硅胶密封圈），埋地为球墨铸铁管，与不锈钢管连接时采用专用连接管件。中水管道明设，公称直径大于等于 100mm时，热镀锌钢管，沟槽连接，公称直径小于 100mm 时，热镀锌钢管，螺纹连接，埋地为球墨铸铁管。排水管与专用透气管采用机制铸铁管，B 型法兰连接。雨水管明设为热镀锌钢管，法兰或沟槽连接，埋地为球墨铸铁管。 此工程为创鲁班奖工程。 第二天 1、看图纸，了解各个系统的走向管径等。 2、给水系统与中水系统从市政引入管至泵房，从泵房分出各个分区用水至各层末端，系统示意图与平面图相结合，各个分区管径大小，支管走向，阀门规格型号 3、生活排水系统，污废水合流，排水立管，出户管位置，支管走向。 4、压力排水系统一般为地下室排水汇集至集水坑，由排污泵排水至外网。 5、大概的对整个工程有个初步认识 第三天 现场排水铸铁管安装，先学习规范《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002： 1、卫生器具排水管与排水横支管可用 90°斜三通...
