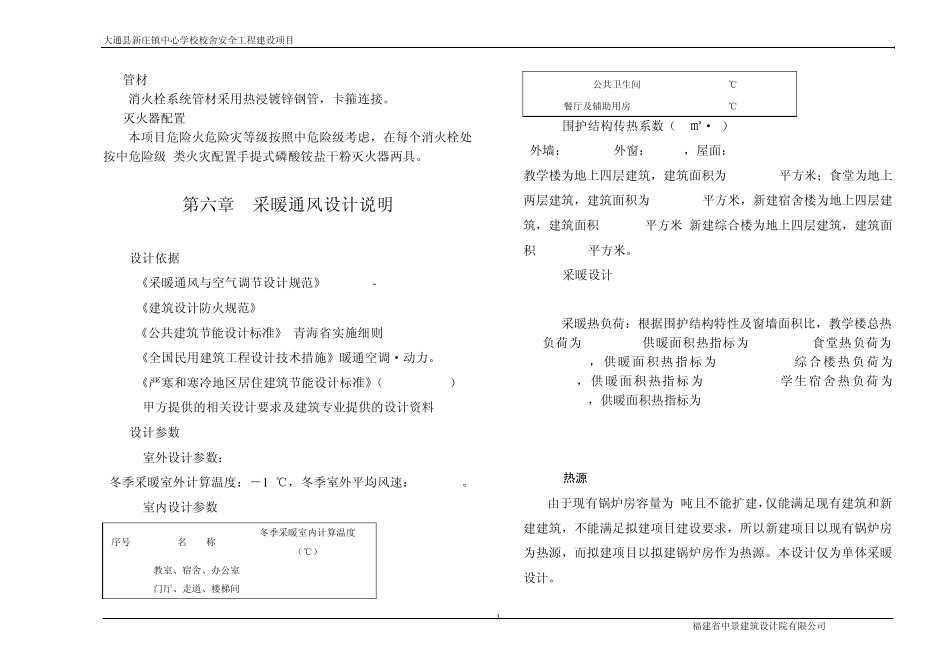

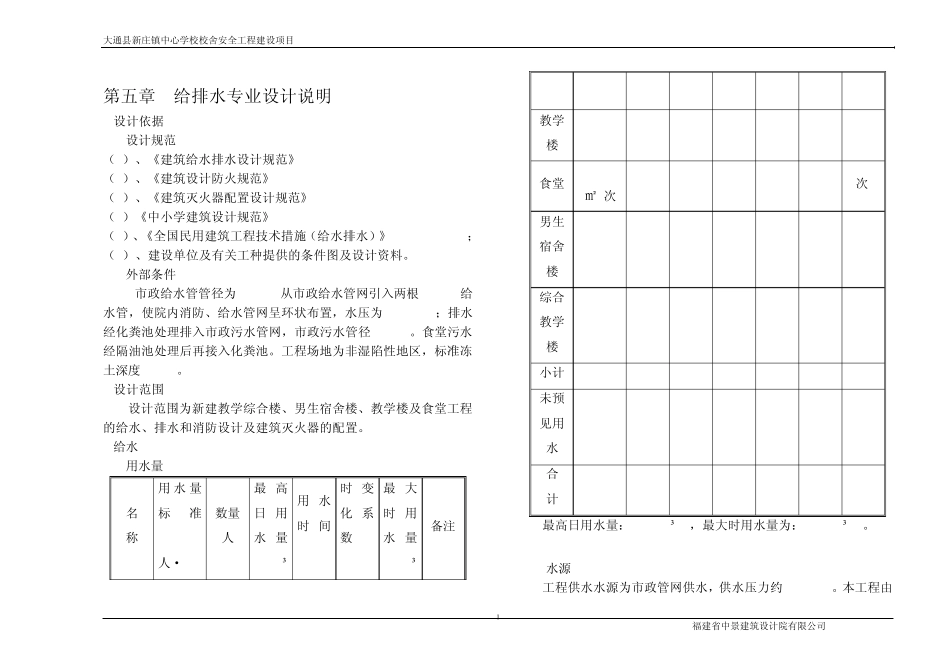

大通县新庄镇中心学校校舍安全工程建设项目 福建省中景建筑设计院有限公司 1 第五章 给排水专业设计说明 1设计依据 1.1设计规范 （1）、《建筑给水排水设计规范》 GB50015-2009 （2）、《建筑设计防火规范》 GB50016-2006 （3）、《建筑灭火器配置设计规范》 GB50140-2005 （4）《中小学建筑设计规范》 GBJ99-1986 （5）、《全国民用建筑工程技术措施（给水排水）》GB50084-2009； （6）、建设单位及有关工种提供的条件图及设计资料。 1.2外部条件 市政给水管管径为 DN150,从市政给水管网引入两根 DN150给水管，使院内消防、给水管网呈环状布置，水压为 0.35Mpa；排水经化粪池处理排入市政污水管网，市政污水管径 DN400。食堂污水经隔油池处理后再接入化粪池。工程场地为非湿陷性地区，标准冻土深度 1.08m。 2设计范围 设计范围为新建教学综合楼、男生宿舍楼、教学楼及食堂工程的给水、排水和消防设计及建筑灭火器的配置。 3给水 3.1用水量 名 称 用 水 量标 准(L/人·d) 数量 (人) 最高日用水 量(m ³用 水时间(h) 时变化 系 数(Kh) 最大时用水 量(m ³备 注 /d) /h) 教学楼 30 500 15 8.00 1.50 2.81 食堂 20 L/㎡ .次 2000 40 12.00 2.00 6.67 3次 /d 男生宿舍楼 15 450 67.5 24.00 3.00 1.88 综合教学楼 40 1000 40 8.00 1.50 7.50 小计 162.5 18.86 未 预见 用水 16.25 1.886 10% 合 计 46.64 21.14 最高日用水量： 162.5m³/d，最大时 用水量为： 18.86m³/h。 3.2水源 工程供水水源 为市政管网供水，供水压力 约 0.35Mpa。本 工程由大通县新庄镇中心学校校舍安全工程建设项目 福建省中景建筑设计院有限公司 2 市政给水管引入两根DN150供水管，采用生活、消防分用给水系统。 3.3供水方式 教学楼建筑高度为15.6m,市政水压满足消防及生活用水需求，故直接由室外环状供水管网供水。 综合教学楼建筑高度为16.2m,市政水压满足消防及生活用水需求，故直接由室外环状供水管网供水。 男生宿舍楼建筑高度为15.6m,市政水压满足消防及生活用水需求，故直接由室外环状供水管网供水。 食堂建筑高度为8.24m,市政水压满足消防及生活用水需求，故直接由室外环状供水管网供水。 3.4管材选用 教学楼及食堂给水管采用给水铝合金衬塑管,热熔连接，(压力等级：1.0MPa)。 综合教学楼和男生宿舍楼给水管采用三型聚丙烯,管压力级别为1.0 Mpa, ...
