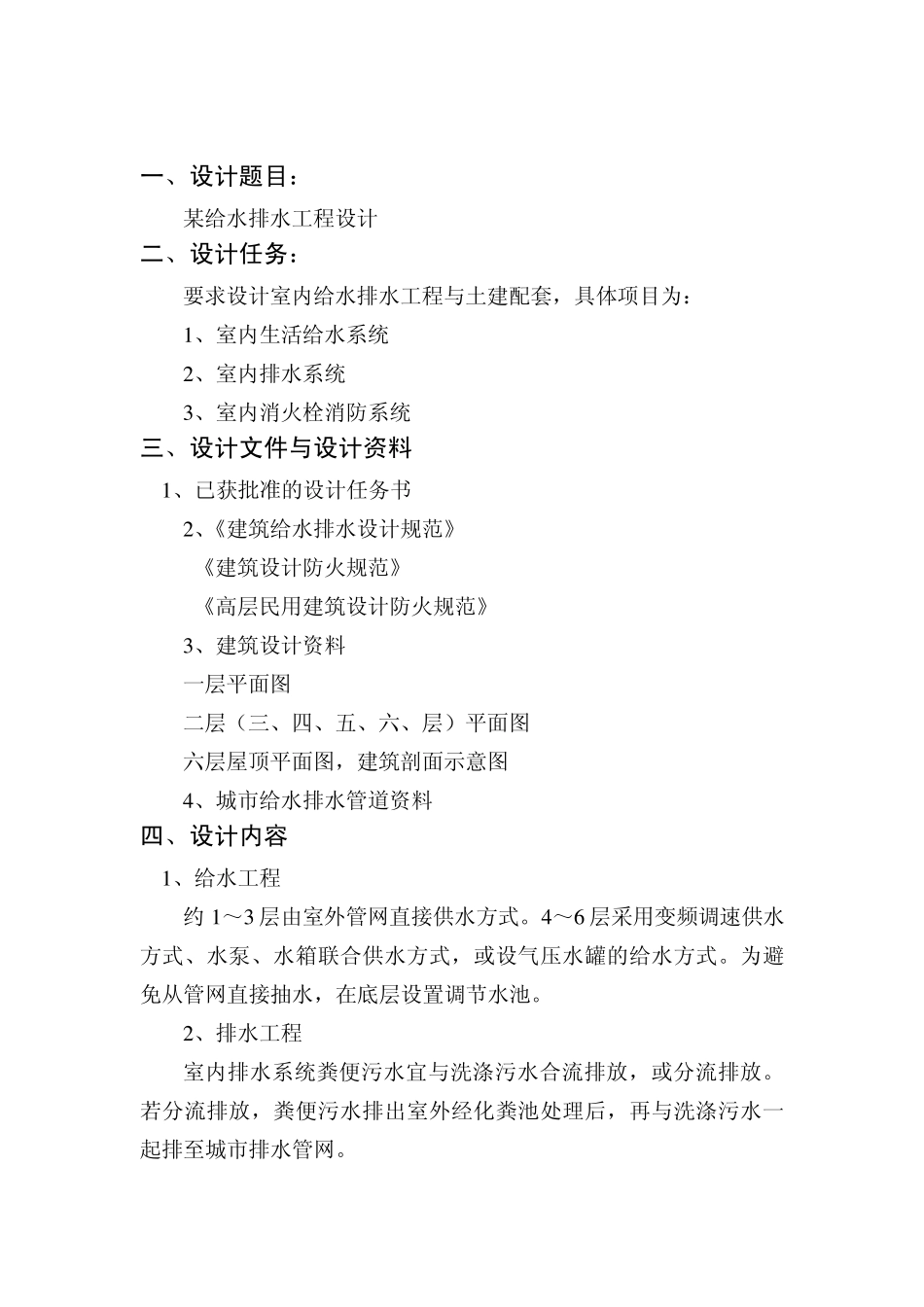

一、设计题目： 某给水排水工程设计 二、设计任务： 要求设计室内给水排水工程与土建配套，具体项目为： 1 、室内生活给水系统 2 、室内排水系统 3 、室内消火栓消防系统 三、设计文件与设计资料 1 、已获批准的设计任务书 2 、《建筑给水排水设计规范》 《建筑设计防火规范》 《高层民用建筑设计防火规范》 3 、建筑设计资料 一层平面图 二层（三、四、五、六、层）平面图 六层屋顶平面图，建筑剖面示意图 4 、城市给水排水管道资料 四、设计内容 1 、给水工程 约 1 ～3 层由室外管网直接供水方式。4 ～6 层采用变频调速供水方式、水泵、水箱联合供水方式，或设气压水罐的给水方式。为避免从管网直接抽水，在底层设置调节水池。 2 、排水工程 室内排水系统粪便污水宜与洗涤污水合流排放，或分流排放。若分流排放，粪便污水排出室外经化粪池处理后，再与洗涤污水一起排至城市排水管网。 1 3、消防系统 室内消防系统采用与生活用水分别设置的独立消防给水系统。每层必须保证相邻两个消火栓的水枪的充实水柱同时到达被保护范围的任何部位。 4、管材 设 计 计 算 一、室内给水系统的计算 1、给水用水量的标准及时变化系统的确定 2、最高日用水量的计算 1000NqQdd （m3/d） 3、最高日最高时用水量的计算 hdhKTQQ （m3/h） 4、室内给水管网设计秒流量计算式 5、屋顶水箱容积计算 1） 生活水箱 不宜小于最大用水时水量的50% 2）消防水箱 100060xxxTqV （m3） qx—（1）室内消火栓用水量 查国标S1 选用标准水箱 6、底层贮水池的容积 1)生活水池 为避免从城市自来水管网直接抽水，在低层设贮水池其生活调节容积宜按最高日用水量的20%～25%确定。 2)消防水池 2 VX=TX*qx TX—火灾持续时间。（室内消火栓系统按 2 小时计，自动喷水系 统按 1 小时计。） 7、室内给水系统水力计算 （1）一层至三层给水系统水力计算 1）作出 1～3 层给水系统的计算草图并编号（注意选择最不利配水点） 2）作出 1～3 层给水管网水力计算表，参考 1-20 3）1～3 层给水系统所需水压 Hz+Hs+Hc 4）验算室外的资用水头能否满足室内水压要求 （2）四层至六层给水系统水力计算 1）作出 4～6 层给水系统的计算草图并编号 （注意水流方向与计算编号） 2）作出 4～6 层给水管网水力计算表 （确定各管段段管经并计算水箱至上行水平干管之间各管段的水头损失） 3）验算水箱安...
