南方电网基本情况及运行特点VIP免费

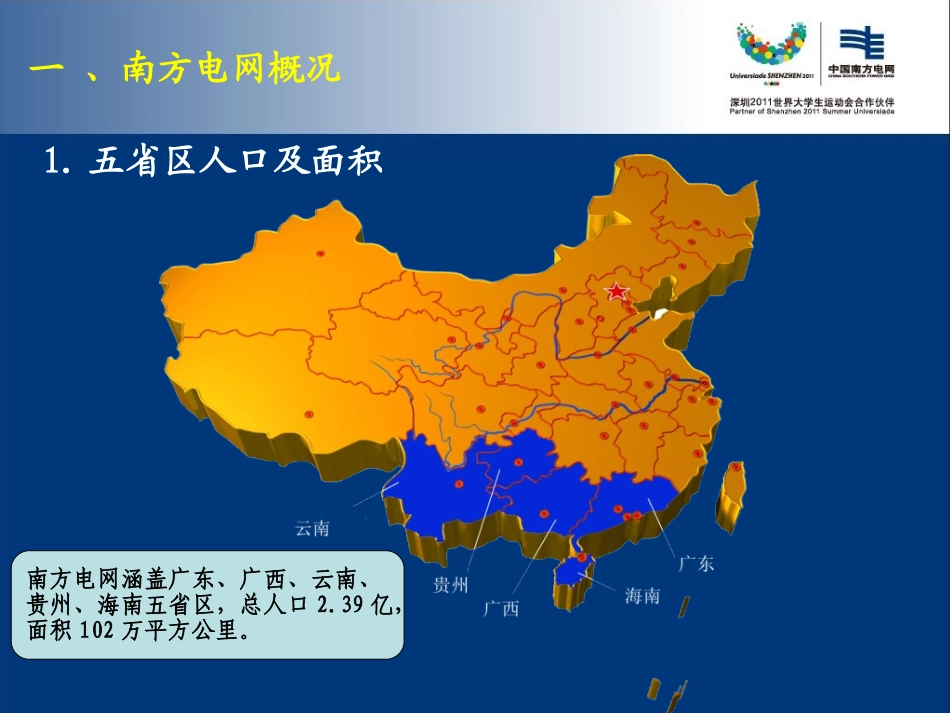

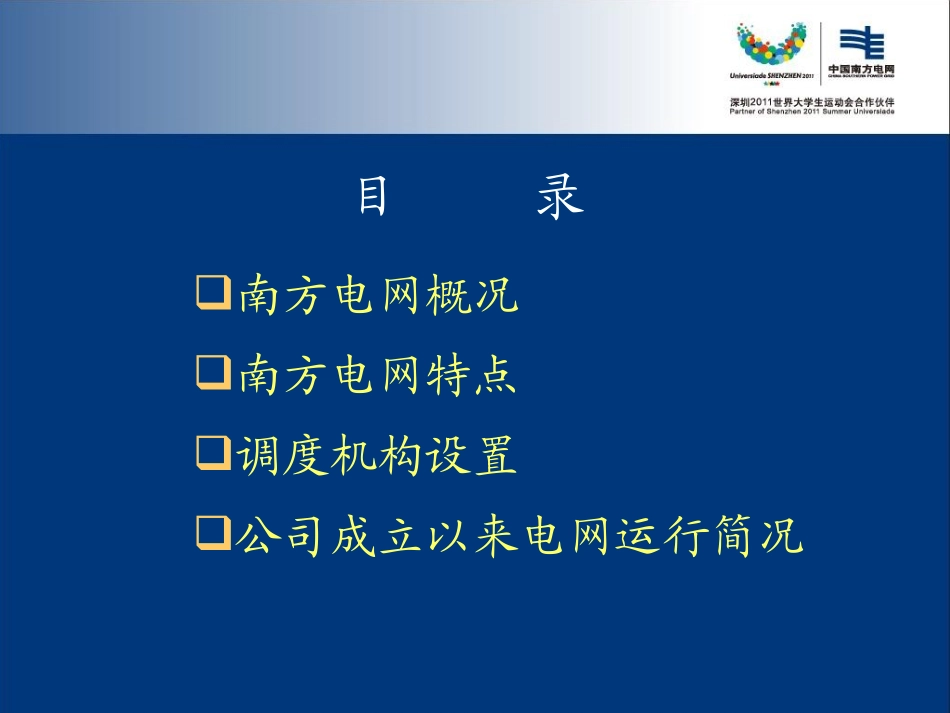

对中央负责对中央负责为五省区服务为五省区服务目录南方电网概况南方电网特点调度机构设置公司成立以来电网运行简况1.五省区人口及面积一、南方电网概况南方电网涵盖广东、广西、云南、贵州、海南五省区，总人口2.39亿，面积102万平方公里。截至2011年，全网统调装机容量16840万千瓦。一、南方电网概况按省（区）划分按机组类型划分2.装机概况水电,5697,35%火电,9553,58%风电,152,1%蓄能,420,3%核电,513.6,3%广西,2278,14%贵州,2882,18%海南,353,2%广东,7545,46%云南,3277,20%一、南方电网概况3.输变电设备概况500千伏变电站92座，变电容量14825万千伏安；220千伏交流线路1881条，线路长度56285公里；直流换流站8座，直流线路4条，线路长度4437公里。500千伏交流线路322条，线路长度30150公里；220千伏变电站667座，变电容量23420万千伏安；截至2011年，220千伏及以上输变电设备规模：南方电网是资源优化配置效果最好的电网之一二、南方电网特点两广73.0%云贵25.0%海南2.0%东西部用电量比例东西部常规能源储量比例1.东西互补性强，资源优化效果好（能源分布）云贵90.5%两广8.9%海南0.6%广东,60%广西,12%云南,13%贵州,13%海南,2%2011年南方五省区GDP总量8.18万亿元。2011年各省区用电量比例2011年各省区GDP总量二、南方电网特点1.东西互补性强，资源优化效果好（用电量及GDP）发受电量（亿千瓦时）GDP总量（万亿元）2011年2010年2011年2010年广东4318.340465.34.55（占全网比例）59.83%60.32%64.79%66.06%广西875.37981.20.95（占全网比例）12.13%11.90%14.67%13.80%云南928.68630.860.72（占全网比例）12.86%12.87%10.51%10.49%贵州912.18210.560.46（占全网比例）12.64%12.24%6.856.67%海南151.71380.260.21（占全网比例）2.10%2.06%3.18%2.98%合计7218.167088.186.88（占全国比例）18.25%17.35%17.30%二、南方电网特点1.东西互补性强，资源优化效果好（电源类型）西部广西、云南水电占比高，均超过50%。广东水电占比小，电源以火电为主。0200004000060000广东广西云南贵州海南蓄能风电核电水电火电广东年度最高负荷一般出现在夏季西部年度最高负荷一般出现在冬季典型分月最高负荷曲线夏季典型日负荷曲线广东日最高负荷一般出现在早峰西部日最高负荷一般出现在晚峰01000020000300004000050000600007000080000900010000110001200013000140001500016000广东广西贵州云南01000020000300004000050000600007000040006000800010000120001400016000广东广西贵州云南二、南方电网特点1.东西互补性强，资源优化效果好（负荷特性）南方电网已形成500kV“八交五直”共十三条西电东送大通道。500kV主网架采用交直流混合运行，是世界上最复杂的电网之一。南方电网东西跨度2000公里，每回通道长度均在1000公里左右，2011年西电送广东最大电力达2321万千瓦。二、南方电网特点2.交直流混合运行，远距离、大容量送电，运行特性复杂二、南方电网特点南方电网应用了电/光触发直流技术、可控串补、超导电缆、超高压海底电缆等先进技术，建设了智能化程度较高的电网安全稳定控制系统，是世界上技术最先进的大电网之一。3.技术先进直流换流阀厅直流换流阀厅直流换流站直流换流站二、南方电网特点远距离、大容量海底电缆（32km）3.技术先进亚洲首个500kV可控串补（TCSC）二、南方电网特点3.技术先进500kV平果变电站的TCSC装置，用于提升送电能力，改善电网稳定性。中国首组实用型超导电缆(HTSCables)220kV普吉变电站的超导电缆装置（35kV,三相总长度100米），具有传输容量大、损耗低，无污染等特性。静止无功补偿器（SVC）右图为500kV梧州变电站的SVC装置用于调节母线电压，改善电压稳定性及暂态稳定性二、南方电网特点3.技术先进4.清洁能源发展迅速截至2011年12月底,清洁能源（水电、核电、风电、蓄能）装机容量占全网的42%二、南方电网特点水电，35%水电，35%风电，1%风电，1%抽水蓄能，3%抽水蓄能，3%核电，3%核电，3%5.与周边电网联系广泛二、南方电网特点通过±500kV江城直流与华中电网相联通过4回400kV线路及6回132kV线路与香港联网通过3回220kV线路及4回110kV线路与澳门联网通过3回220kV...
