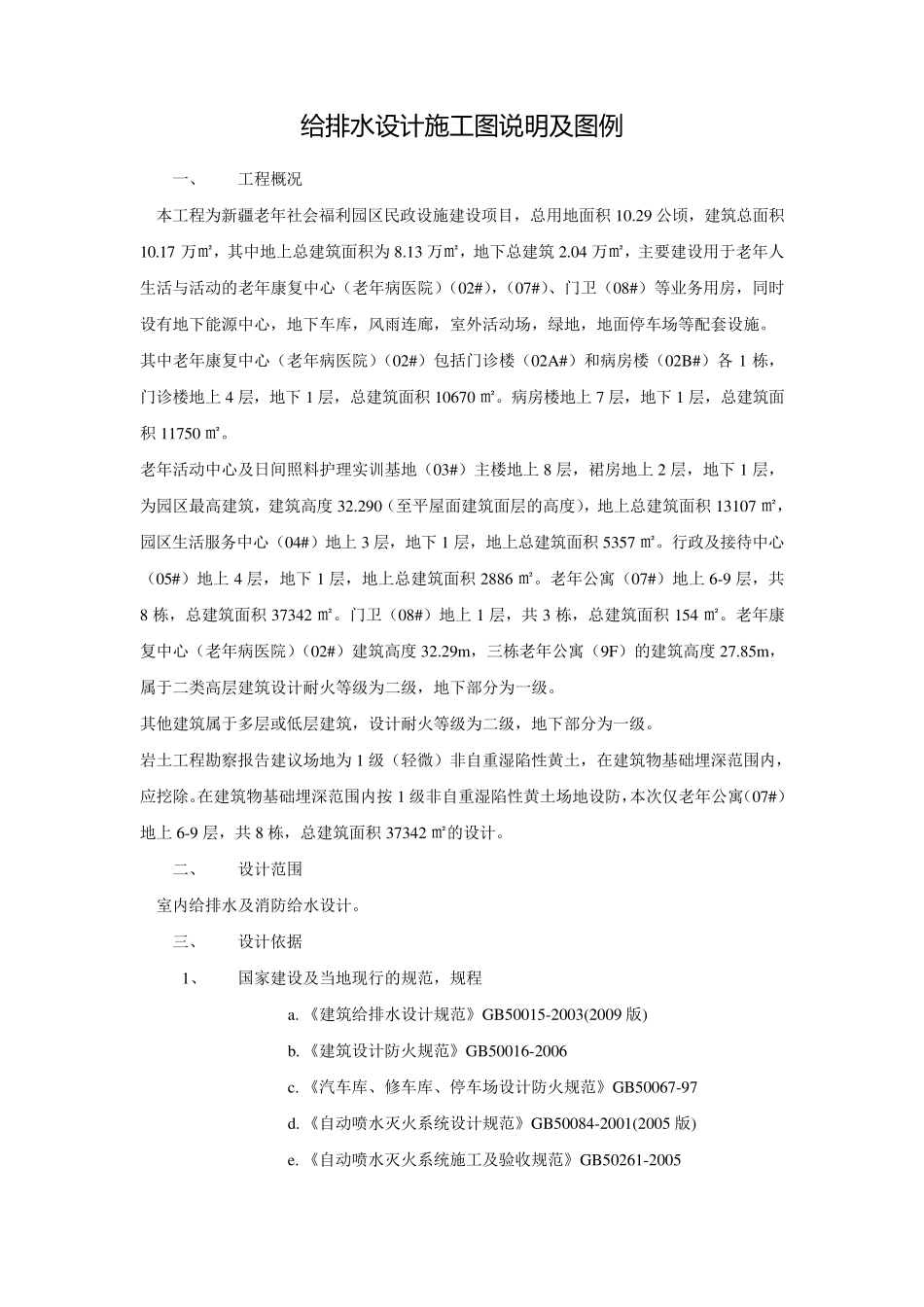

给 排 水 设 计 施 工 图 说 明 及 图 例 一、 工程概况 本工程为新疆老年社会福利园区民政设施建设项目，总用地面积 10.29 公顷，建筑总面积10.17 万㎡，其中地上总建筑面积为 8.13 万㎡，地下总建筑 2.04 万㎡，主要建设用于老年人生活与活动的老年康复中心（老年病医院）（02#），（07#）、门卫（08#）等业务用房，同时设有地下能源中心，地下车库，风雨连廊，室外活动场，绿地，地面停车场等配套设施。 其中老年康复中心（老年病医院）（02#）包括门诊楼（02A#）和病房楼（02B#）各 1 栋，门诊楼地上 4 层，地下 1 层，总建筑面积 10670 ㎡。病房楼地上 7 层，地下 1 层，总建筑面积 11750 ㎡。 老年活动中心及日间照料护理实训基地（03#）主楼地上 8 层，裙房地上 2 层，地下 1 层，为园区最高建筑，建筑高度 32.290（至平屋面建筑面层的高度），地上总建筑面积 13107 ㎡，园区生活服务中心（04#）地上 3 层，地下 1 层，地上总建筑面积 5357 ㎡。行政及接待中心（05#）地上 4 层，地下 1 层，地上总建筑面积 2886 ㎡。老年公寓（07#）地上 6-9 层，共8 栋，总建筑面积 37342 ㎡。门卫（08#）地上 1 层，共 3 栋，总建筑面积 154 ㎡。老年康复中心（老年病医院）（02#）建筑高度 32.29m ，三栋老年公寓（9F）的建筑高度 27.85m ，属于二类高层建筑设计耐火等级为二级，地下部分为一级。 其他建筑属于多层或低层建筑，设计耐火等级为二级，地下部分为一级。 岩土工程勘察报告建议场地为 1 级（轻微）非自重湿陷性黄土，在建筑物基础埋深范围内，应挖除。在建筑物基础埋深范围内按1 级非自重湿陷性黄土场地设防，本次仅老年公寓（07#）地上 6-9 层，共 8 栋，总建筑面积 37342 ㎡的设计。 二、 设计范围 室内给排水 及消 防给水 设计。 三、 设计依 据 1、 国 家 建设及当 地现 行的规 范，规 程 a. 《 建筑给排水 设计规 范》 GB50015-2003(2009 版 ) b. 《 建筑设计防火规 范》 GB50016-2006 c. 《 汽 车库、修 车库、停车场设计防火规 范》 GB50067-97 d. 《 自动喷 水 灭 火系 统 设计规 范》 GB50084-2001(2005 版 ) e. 《 自动喷 水 灭 火系 统 施工及验 收 规 范》 GB50261-2005 f. 《建筑灭火器配置设计规范》GB50140-2005 g. 《室外排水设计规范》GB50014-2006（2011 版）...
