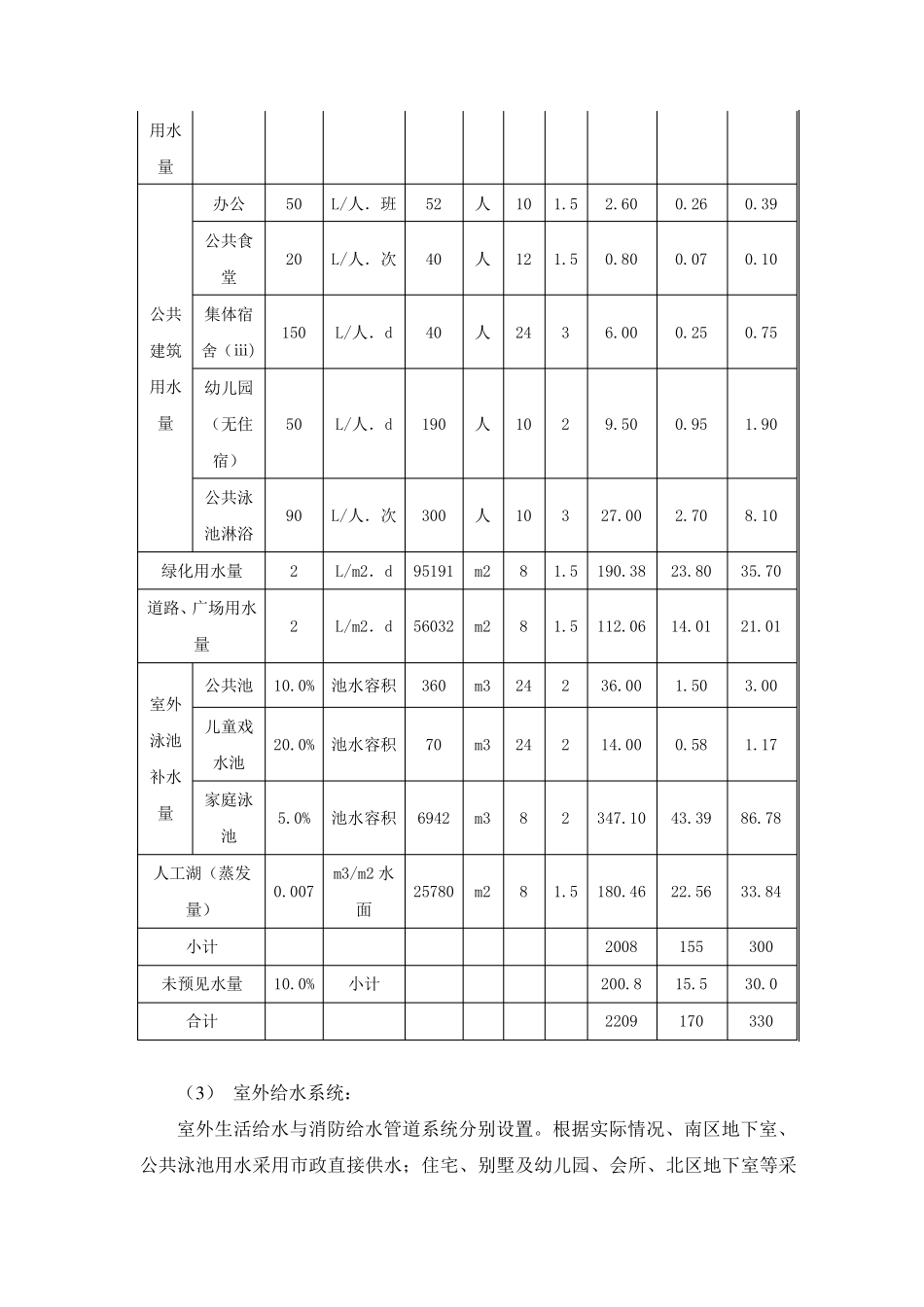

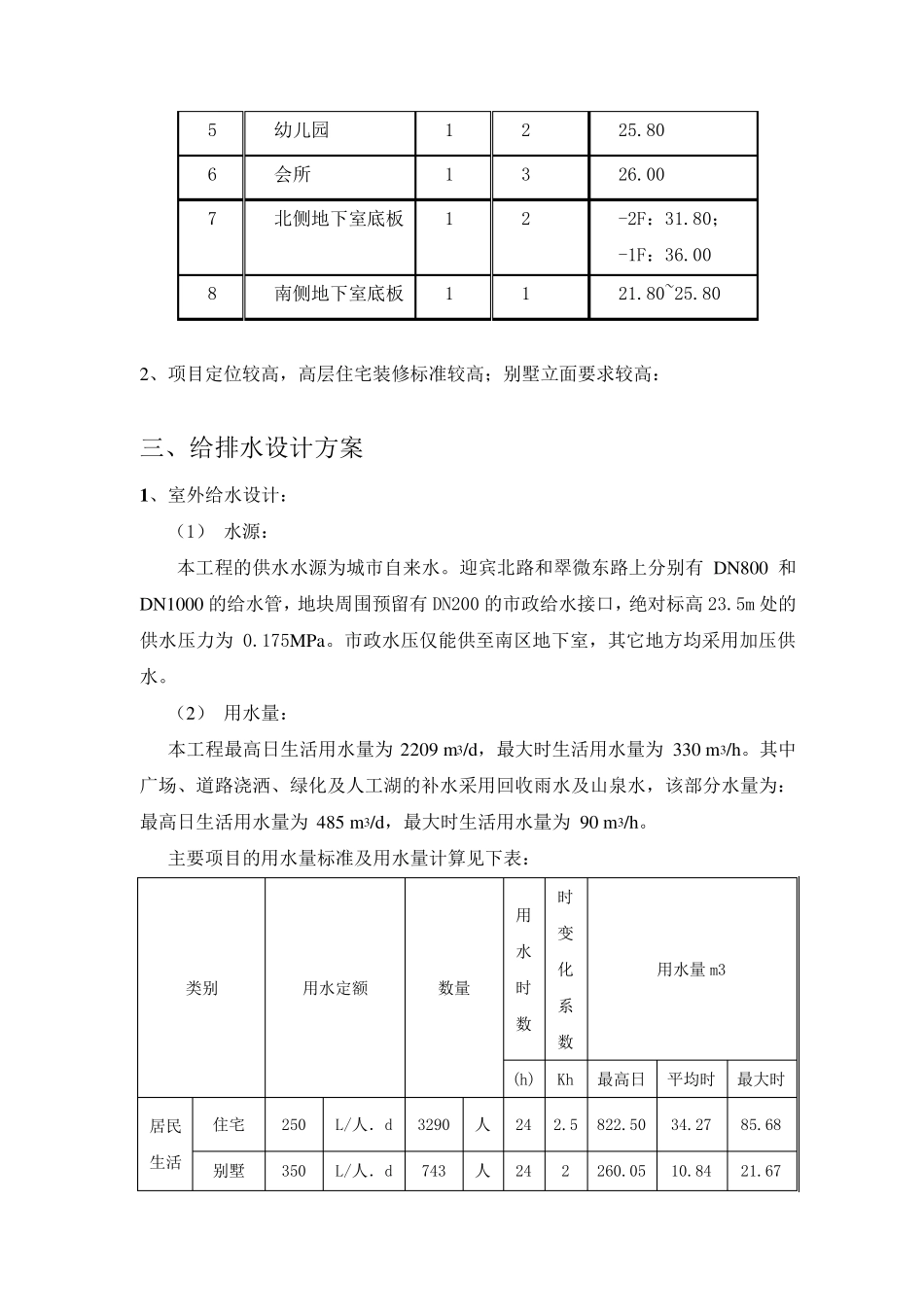

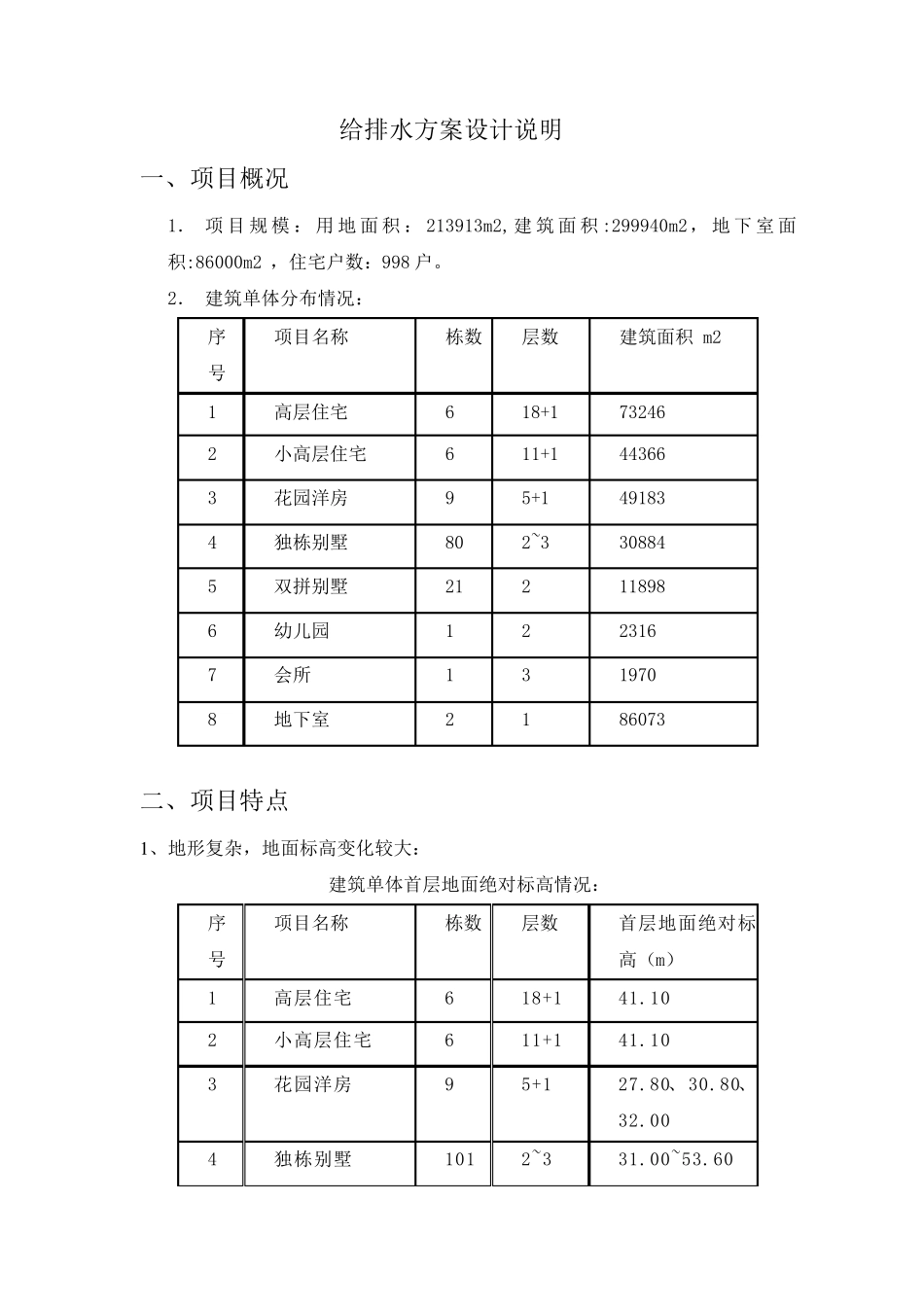

给排水方案设计说明 一、项目概况 1． 项 目 规 模 ： 用 地 面 积 ： 213913m2,建 筑 面 积 :299940m2， 地 下 室 面积:86000m2 ，住宅户数：998 户。 2． 建筑单体分布情况： 序号 项目名称 栋数 层数 建筑面积 m2 1 高层住宅 6 18+1 73246 2 小高层住宅 6 11+1 44366 3 花园洋房 9 5+1 49183 4 独栋别墅 80 2~3 30884 5 双拼别墅 21 2 11898 6 幼儿园 1 2 2316 7 会所 1 3 1970 8 地下室 2 1 86073 二、项目特点 1 、地形复杂，地面标高变化较大： 建筑单体首层地面绝对标高情况： 序号 项目名称 栋数 层数 首层地面绝对标高（m） 1 高层住宅 6 18+1 41.10 2 小高层住宅 6 11+1 41.10 3 花园洋房 9 5+1 27.80、30.80、32.00 4 独栋别墅 101 2~3 31.00~53.60 5 幼儿园 1 2 25.80 6 会所 1 3 26.00 7 北侧地下室底板 1 2 -2F：31.80； -1F：36.00 8 南侧地下室底板 1 1 21.80~25.80 2、项目定位较高，高层住宅装修标准较高；别墅立面要求较高： 三、给排水设计方案 1 、室外给水设计： （1） 水源： 本工程的供水水源为城市自来水。迎宾北路和翠微东路上分别有 DN800 和DN1000 的给水管，地块周围预留有 DN200 的市政给水接口，绝对标高 23.5m 处的供水压力为 0.175MPa。市政水压仅能供至南区地下室，其它地方均采用加压供水。 （2） 用水量： 本工程最高日生活用水量为 2209 m 3/d，最大时生活用水量为 330 m 3/h。其中广场、道路浇洒、绿化及人工湖的补水采用回收雨水及山泉水，该部分水量为：最高日生活用水量为 485 m 3/d，最大时生活用水量为 90 m 3/h。 主要项目的用水量标准及用水量计算见下表： 类别 用水定额 数量 用水时数 时变化系数 用水量 m3 (h) Kh 最高日 平均时 最大时 居民生活住宅 250 L/人．d 3290 人 24 2.5 822.50 34.27 85.68 别墅 350 L/人．d 743 人 24 2 260.05 10.84 21.67 用水量 公共建筑用水量 办公 50 L/人．班 52 人 10 1.5 2.60 0.26 0.39 公共食堂 20 L/人．次 40 人 12 1.5 0.80 0.07 0.10 集体宿舍（ⅲ) 150 L/人．d 40 人 24 3 6.00 0.25 0.75 幼儿园（无住宿） 50 L/人．d 190 人 10 2 9.50 0.95 1.90 公共泳池淋浴 90 L/人．次 300 人 10 3 27.00 2.70 ...
