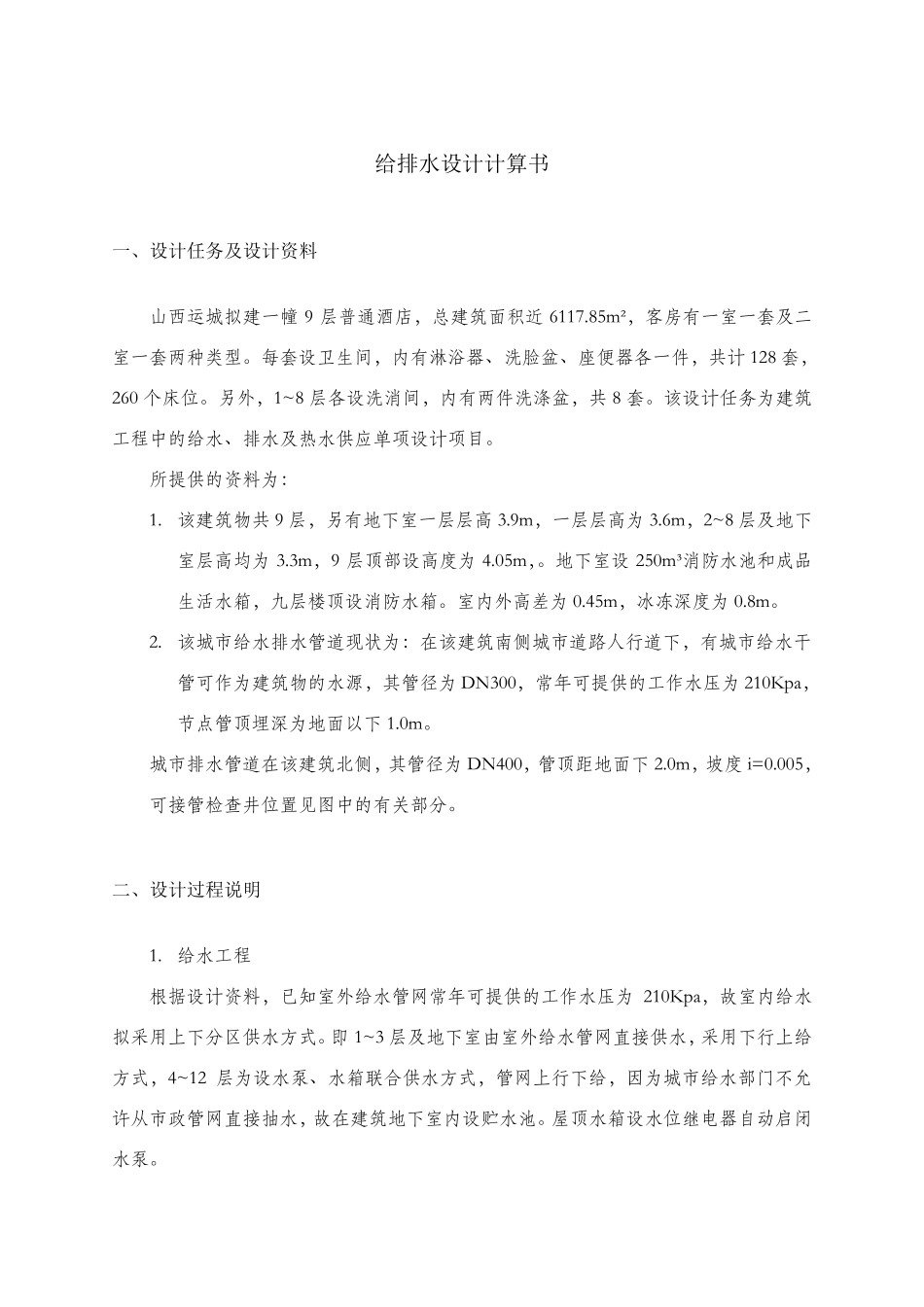

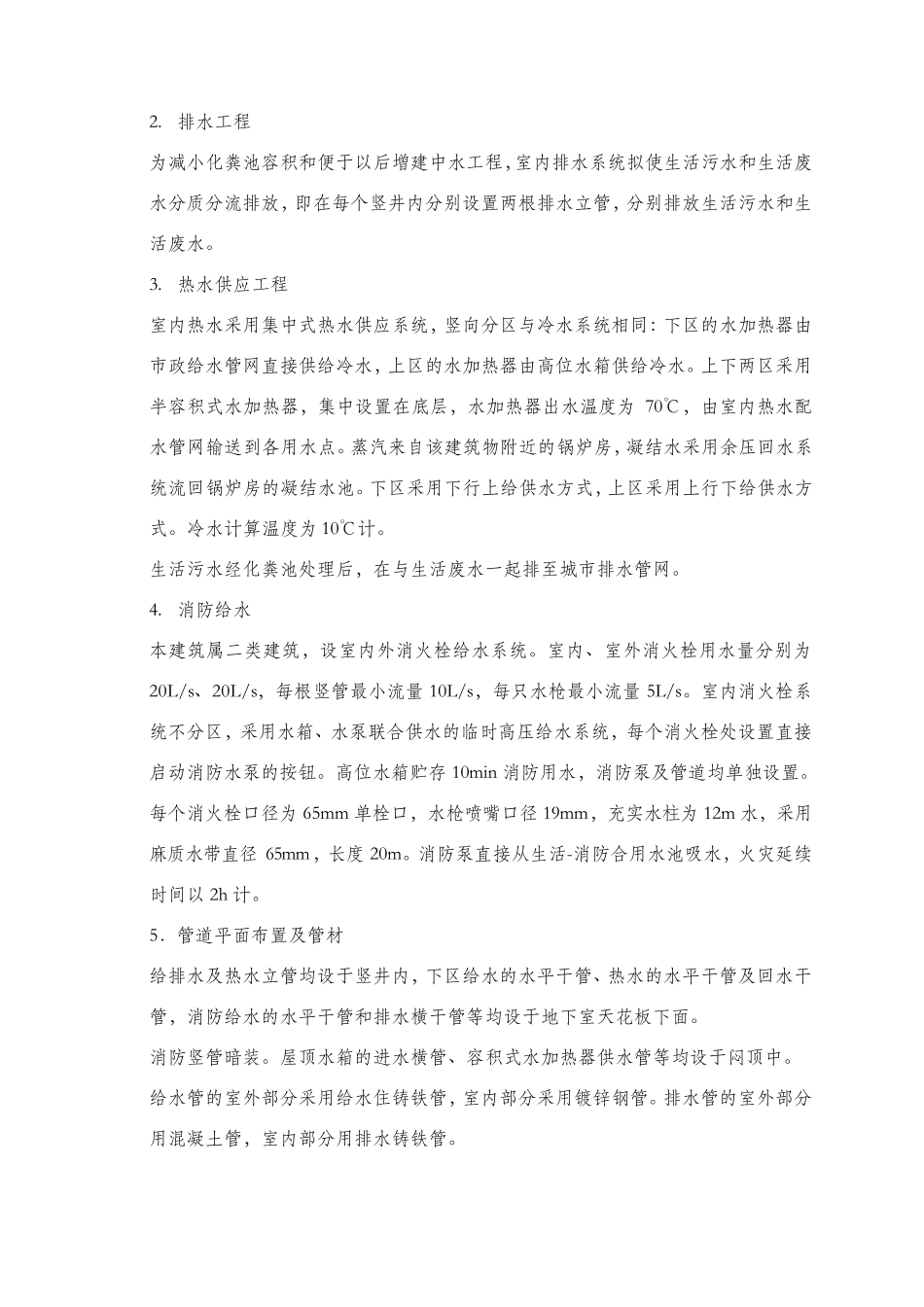

给排水设计计算书 一、设计任务及设计资料 山西运城拟建一幢 9 层普通酒店，总建筑面积近 6117.85m²，客房有一室一套及二室一套两种类型。每套设卫生间，内有淋浴器、洗脸盆、座便器各一件，共计 128 套，260 个床位。另外，1~8 层各设洗消间，内有两件洗涤盆，共 8 套。该设计任务为建筑工程中的给水、排水及热水供应单项设计项目。 所提供的资料为： 1. 该建筑物共 9 层，另有地下室一层层高 3.9m，一层层高为 3.6m，2~8 层及地下室层高均为 3.3m，9 层顶部设高度为 4.05m，。地下室设 250m³消防 水池 和 成 品生活 水箱 ，九 层楼 顶设消防 水箱 。室内外高差 为 0.45m，冰 冻 深 度为 0.8m。 2. 该城市 给水排水管 道 现 状 为：在 该建筑南 侧 城市 道 路 人 行 道 下，有城市 给水干管 可 作 为建筑物的水源 ，其 管 径 为 DN300，常 年 可 提供的工作 水压 为 210Kpa，节 点 管 顶埋 深 为地面以 下 1.0m。 城市 排水管 道 在 该建筑北 侧 ，其 管 径 为 DN400，管 顶距 地面下 2.0m，坡度 i=0.005，可 接管 检查井位置见图中的有关部分。 二、设计过程说明 1. 给水工程 根据设计资料，已知室外给水管 网常 年 可 提供的工作 水压 为 210Kpa，故室内给水拟采用上下分区供水方式。即 1~3 层及地下室由室外给水管 网直接供水，采用下行 上给方式，4~12 层为设水泵、水箱 联合供水方式，管 网上行 下给，因为城市 给水部门不允许 从 市 政 管 网直接抽 水，故在 建筑地下室内设贮 水池 。屋 顶水箱 设水位继 电 器自 动 启 闭水泵。 2. 排 水 工 程 为 减 小 化 粪 池 容 积 和 便 于 以 后 增 建 中 水 工 程 ， 室 内 排 水 系 统 拟 使 生 活 污 水 和 生 活 废水 分 质 分 流 排 放 ， 即 在 每 个 竖 井 内 分 别 设 置 两 根 排 水 立 管 ， 分 别 排 放 生 活 污 水 和 生活 废 水 。 3. 热 水 供 应 工 程 室 内 热 水 采 用 集 中 式 热 水 供 应 系 统 ， 竖 向 分 区 与 冷 水 系 统 相 同 ： 下 区 的 水 加 热 器 由市 政 给 水 管 网 直 接 供 给 冷 水 ， 上 区 的 水 加 热 器 由 高 位 水 箱 供 给 冷 水 。 上 下 两...
