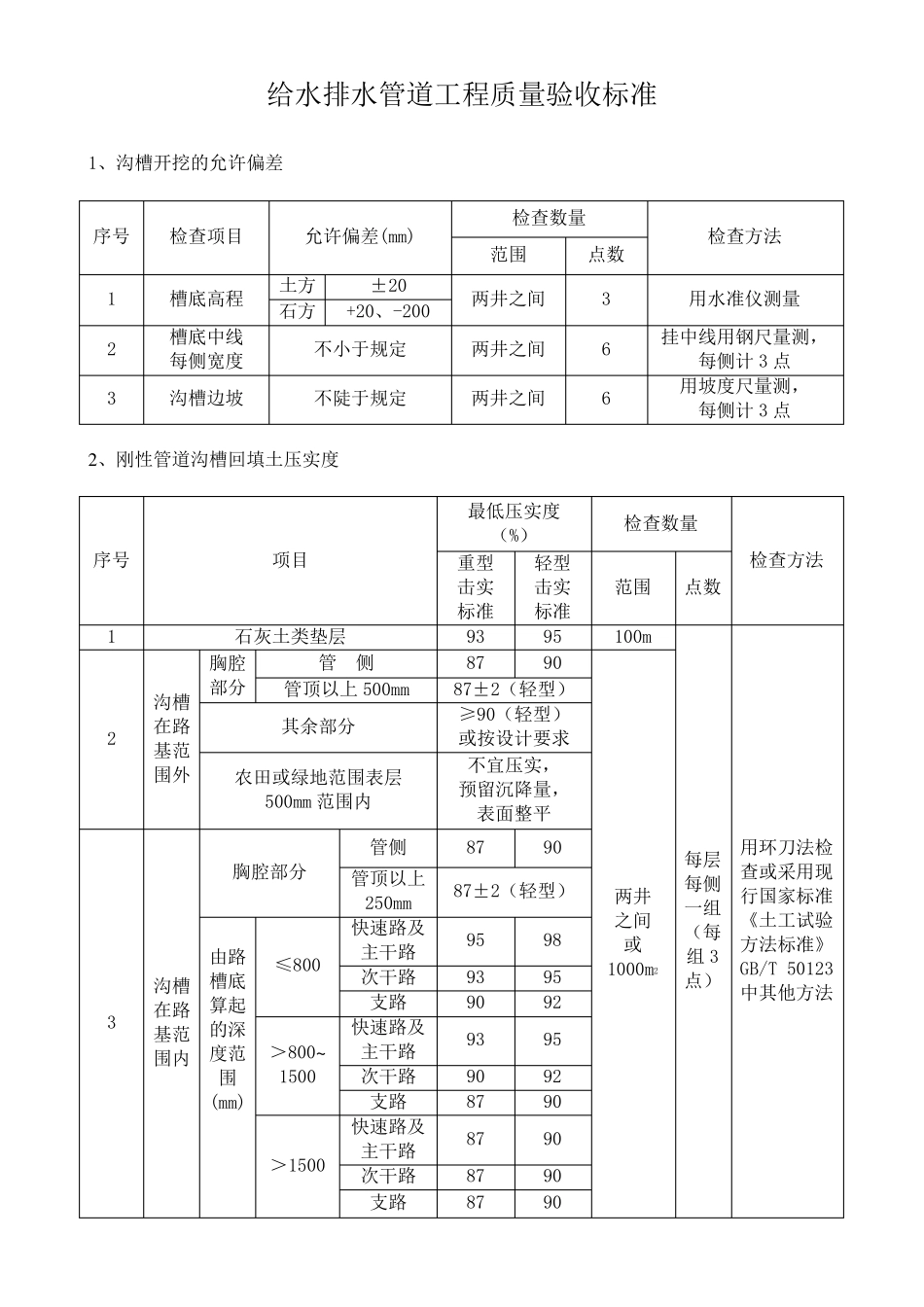

给水排水管道工程质量验收标准 1、沟槽开挖的允许偏差 序号 检查项目 允许偏差(mm) 检查数量 检查方法 范围 点数 1 槽底高程 土方 ±20 两井之间 3 用水准仪测量 石方 +20、-200 2 槽底中线 每侧宽度 不小于规定 两井之间 6 挂中线用钢尺量测， 每侧计 3 点 3 沟槽边坡 不陡于规定 两井之间 6 用坡度尺量测， 每侧计 3 点 2、刚性管道沟槽回填土压实度 序号 项目 最低压实度 （%） 检查数量 检查方法 重型 击实 标准 轻型 击实 标准 范围 点数 1 石灰土类垫层 93 95 100m 每层每侧一组（每组 3点） 用环刀法检查或采用现行国家标准《土工试验方法标准》GB/T 50123中其他方法 2 沟槽在路基范围外 胸腔部分 管 侧 87 90 两井 之间 或1000m2 管顶以上 500mm 87±2（轻型） 其余部分 ≥90（轻型） 或按设计要求 农田或绿地范围表层 500mm 范围内 不宜压实， 预留沉降量， 表面整平 3 沟槽在路基范围内 胸腔部分 管侧 87 90 管顶以上250mm 87±2（轻型） 由路 槽底 算起 的深 度范 围 (mm) ≤800 快速路及 主干路 95 98 次干路 93 95 支路 90 92 ＞800~ 1500 快速路及 主干路 93 95 次干路 90 92 支路 87 90 ＞1500 快速路及 主干路 87 90 次干路 87 90 支路 87 90 3、柔性管道沟槽回填土压实度 槽内部位 压实度 （%） 回填材料 检查数量 检查方法 范围 点数 管道 基础 管底基础 ≥90 中、粗砂 — — 用环刀法检查或 采用现行国家标准《土工试验方法标准》GB/T 50123中 其他方法 管道有效支撑角范围 ≥95 每 100m 每层每侧一组（每组3 点） 管道两侧 ≥95 中、粗砂、碎 石屑，最大粒径 小于40mm的砂 砾或符合要求的 原土 两井 之间 或每1000m2 管顶 以上 500mm 管道两侧 ≥90 管道上部 85±2 管顶500~1000mm ≥90 原土回填 4、管道基础的允许偏差 序号 检查项目 允许偏差 (mm) 检查数量 检查方法 范围 点数 1 垫层 中线每侧宽度 不小于设 计要求 每个 验收 批 每10m 测 1 点，且不少 于3 点 挂中心线钢尺检查， 每侧一点 高程 压力管道 ±30 水准仪测量 无压管道 0，-15 厚度 不小于设 计要求 钢尺量测 2 混凝 土基 础、 管座 平基 中线每 侧宽度 +10，0 挂中心线钢尺量测，每侧一点 高程 0，-15 水准仪测量 厚...
