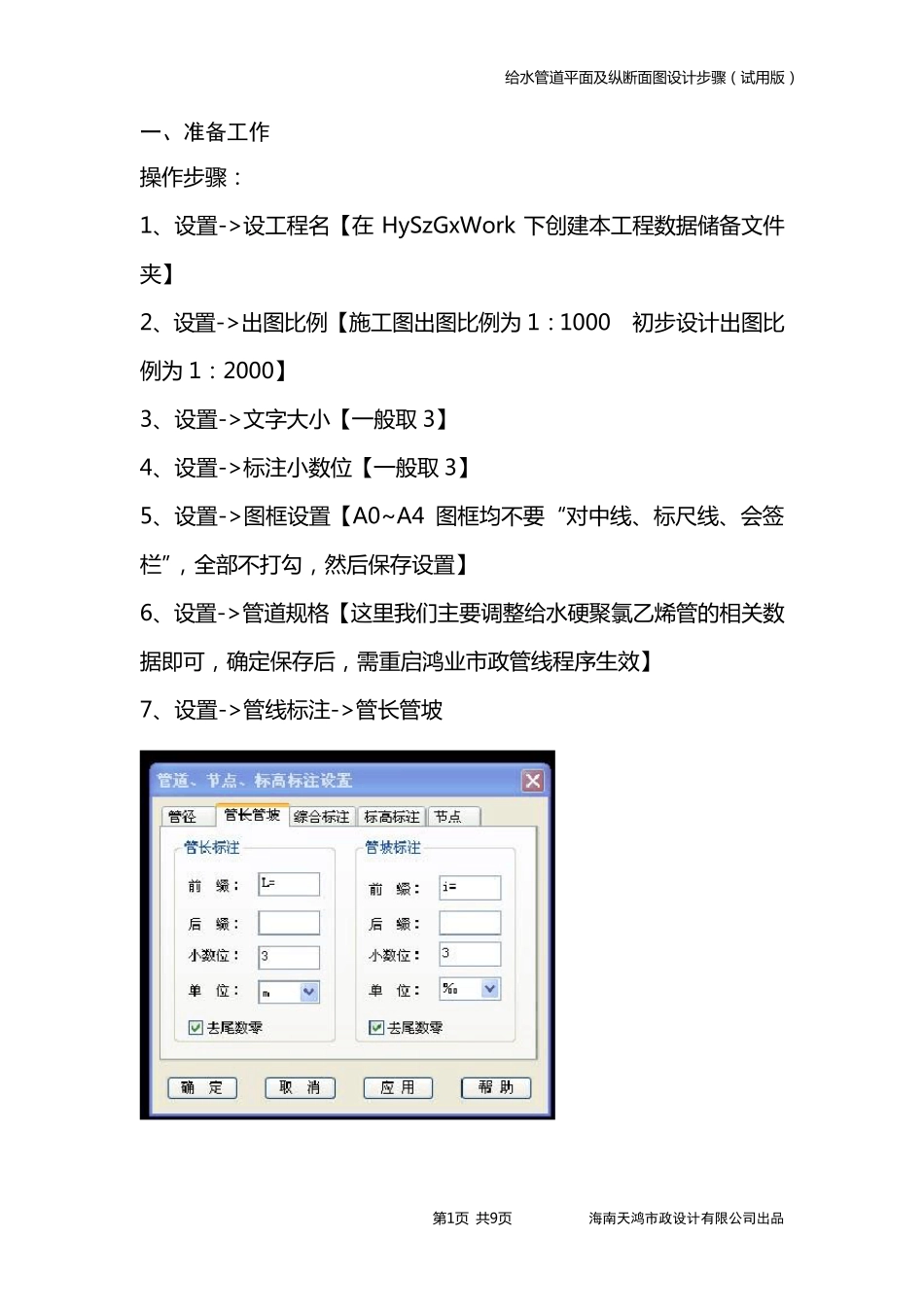

给 水 管 道 平 面 及 纵 断 面 图 设 计 步 骤 （ 试 用 版 ） 第 1页 共 9页 海南天鸿市政设计有限公司出品 一、准备工作 操 作 步 骤 ： 1、 设 置 ->设 工 程 名 【 在HySzGxWork 下 创 建 本 工 程 数 据 储 备 文 件夹 】 2、 设 置 ->出 图 比 例 【 施 工 图 出 图 比 例 为 1： 1000 初 步 设 计 出 图 比例 为 1： 2000】 3、 设 置 ->文 字 大 小 【 一 般 取 3】 4、 设 置 ->标 注 小 数 位 【 一 般 取 3】 5、 设 置 ->图 框 设 置 【 A0~A4 图 框 均 不 要 “对中线、 标 尺线、 会签栏”，全部不 打勾，然后保存设 置 】 6、 设 置 ->管 道 规格【 这里我们主要 调整给 水 硬聚氯乙烯管 的相关数据 即可，确定保存后，需重启鸿业市政管 线程 序生效】 7、 设 置 ->管 线标 注 ->管 长管 坡 给 水 管 道 平 面 及 纵 断 面 图 设 计 步 骤 （ 试 用 版 ） 第 2页 共 9页 海南天鸿市政设计有限公司出品 8、 设 置 ->纵 断 表 头 ->给 水 ->用 户 序 号 行 间 距 栏 类 别 栏 名 称 备 注 1 15 道 理 桩 号 管 道 桩 号 (m) 2 12 设 计 路 面 标 高 自 然 地 面 标 高 (m) ① 3 12 设 计 管 中心标 高 设 计 管 中心标 高 (m) 4 12 管 顶覆土 管 顶覆土(m) 5 12 坡度及 坡长 坡度(%%145)及 坡长(m) ② 6 12 管 径 管 径 管 材 接口 基础 7 12 井编号 节点编号 8 50 用 户 自 加 节点大样 ③ 9 90 管 道 小平 面 管 道 小平 面 给 水 管 道 平 面 及 纵 断 面 图 设 计 步 骤 （ 试 用 版 ） 第 3页 共 9页 海南天鸿市政设计有限公司出品 ①这里选择设 计 路面 标高类别是为了方便做纵 断 面 设 计 时可以根据实际情况调整纵 断 面 图 上的地面 标高 ②%%145 在 Rc9 字体中显示为千分号 ③节点大样及 管 道 平 面 的行间距可以根据实际情况做调整 9、设 置->纵 断 标注【施工图 桩号间隔：50 初步 设 计 桩号间隔：100】 备 注 ： 其 中 步 骤1、2、4、8、9 在不同工程不同设计设计阶段中 有不同设置，每次均需重新设置。 二、绘制平面及纵断面图 操作步 ...
