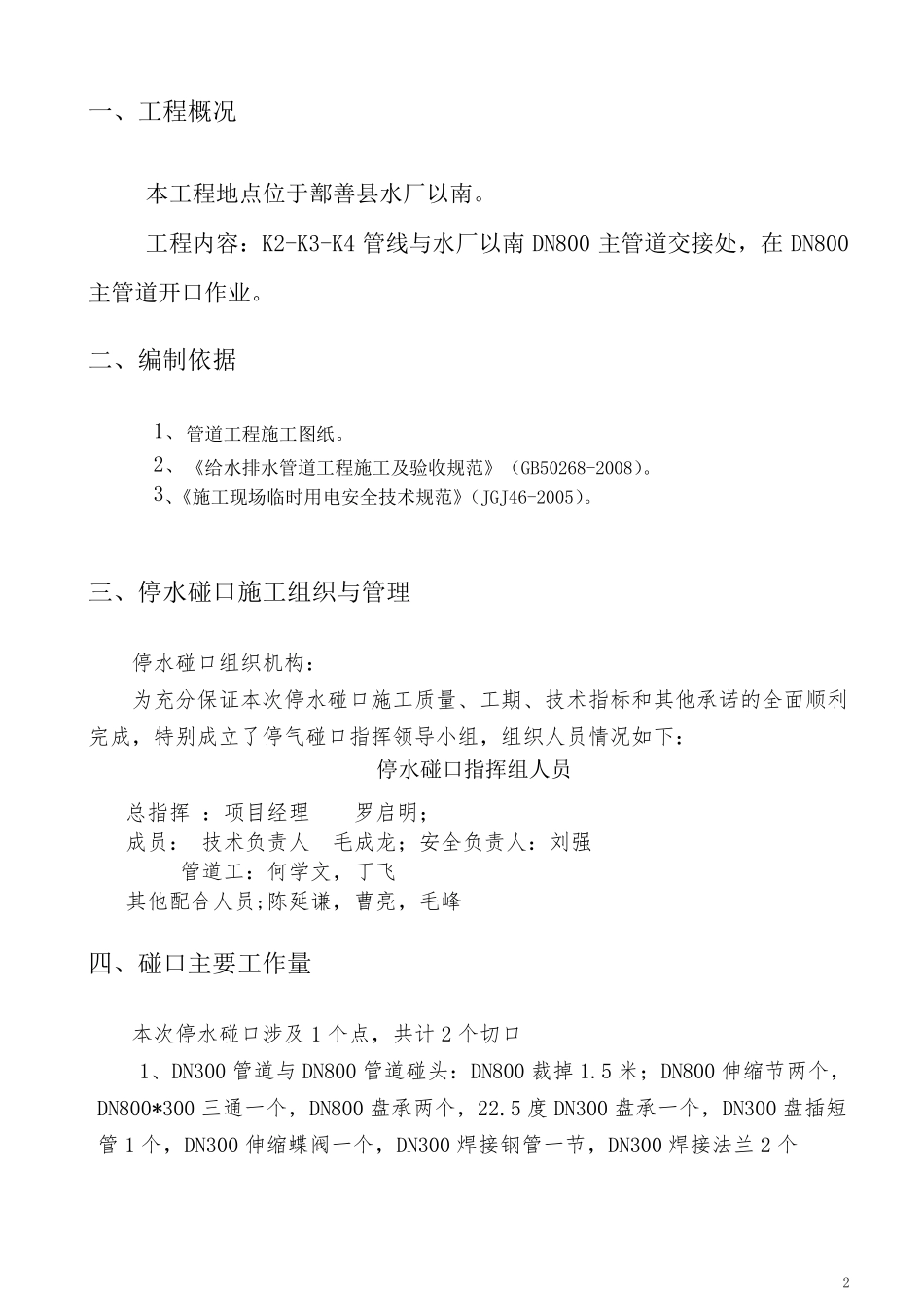

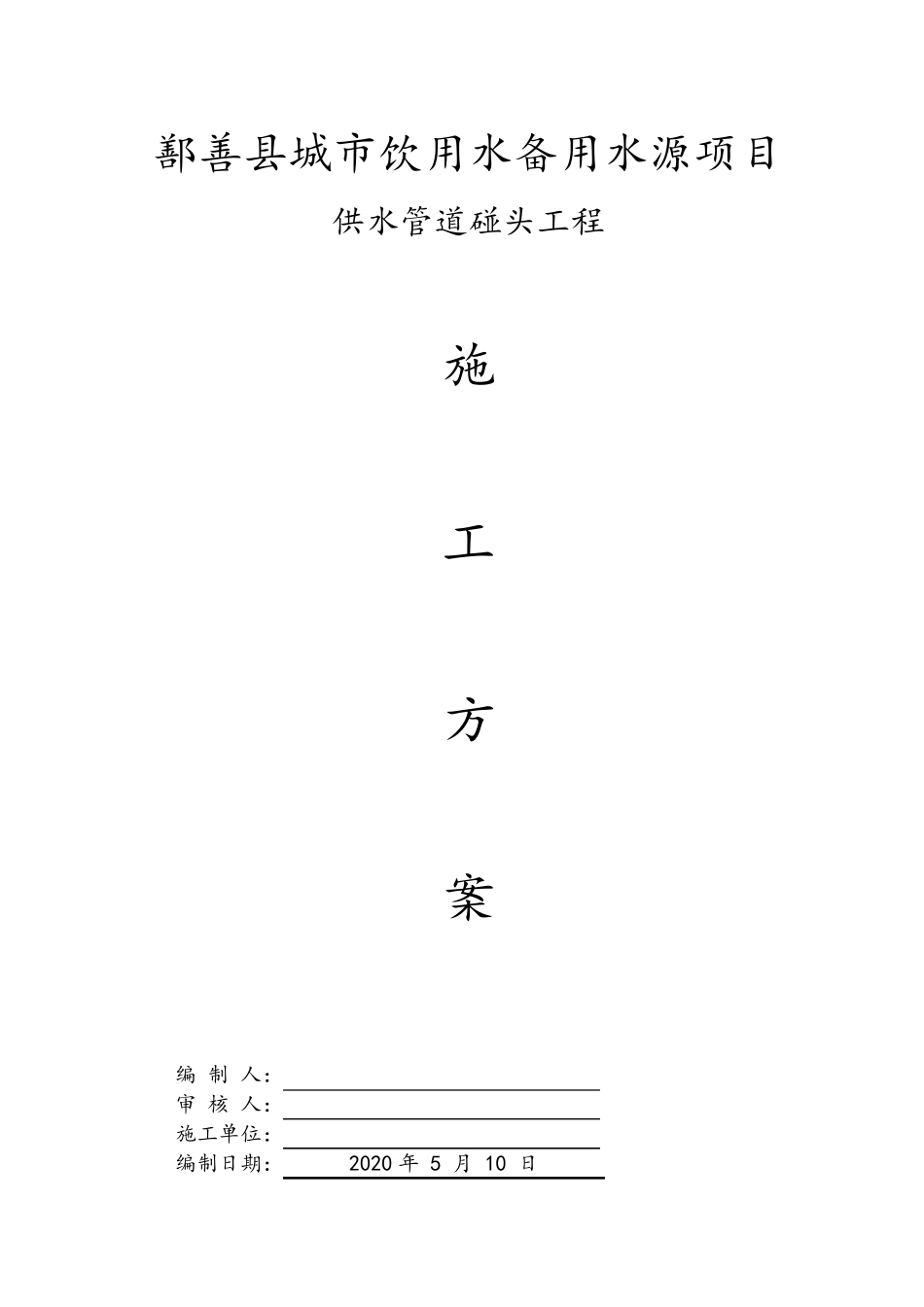

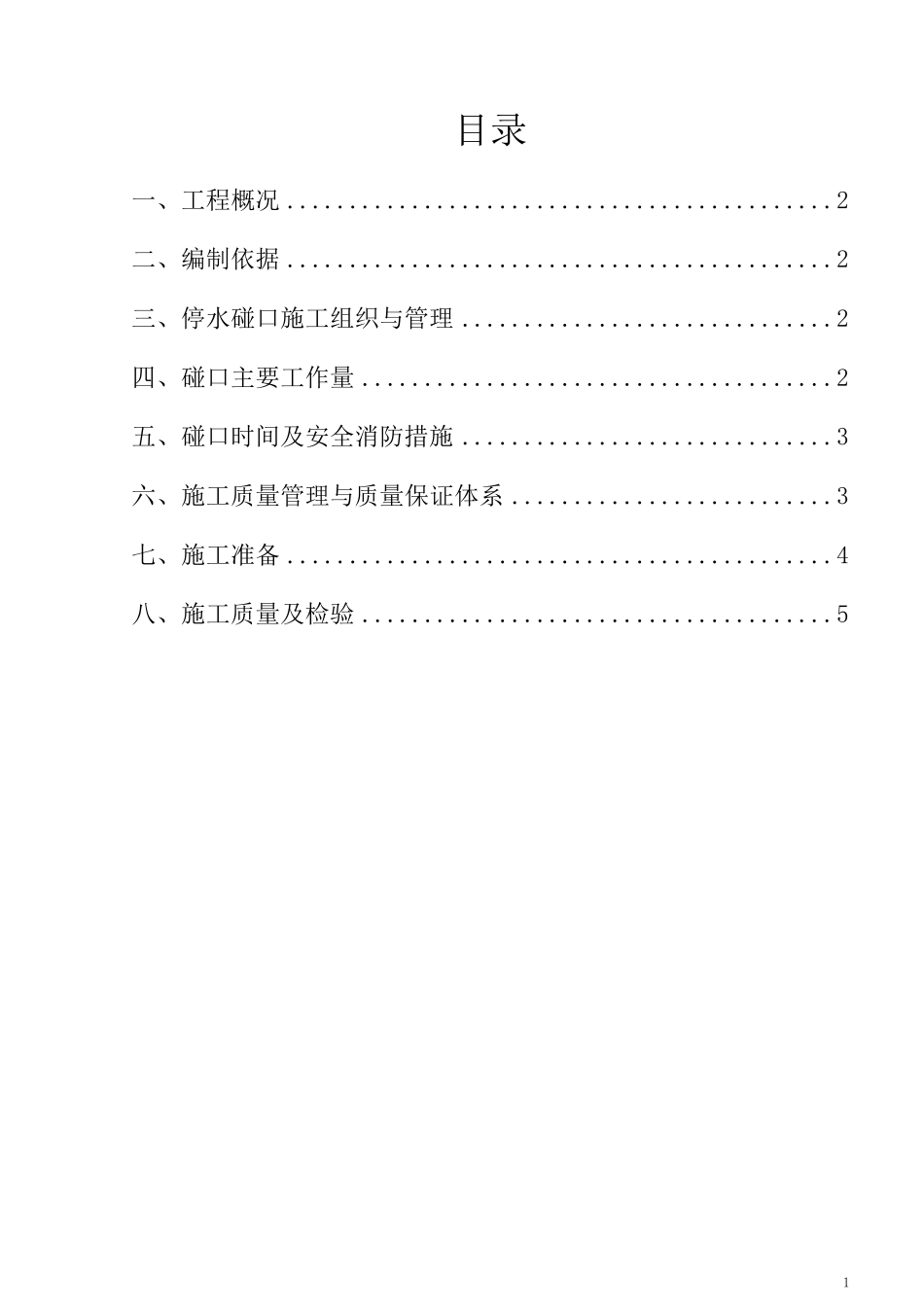

鄯善县城市饮用水备用水源项目 供水管道碰头工程 施 工 方 案 编 制 人： 审 核 人： 施工单位： 编制日期： 2020 年 5 月 10 日 1 目录 一、工程概况 ............................................ 2 二、编制依据 ............................................ 2 三、停水碰口施工组织与管理 .............................. 2 四、碰口主要工作量 ...................................... 2 五、碰口时间及安全消防措施 .............................. 3 六、施工质量管理与质量保证体系 .......................... 3 七、施工准备 ............................................ 4 八、施工质量及检验 ...................................... 5 2 一、工程概况 本工程地点位于鄯善县水厂以南。 工程内容：K2-K3-K4 管线与水厂以南 DN800 主管道交接处，在 DN800主管道开口作业。 二、编制依据 1、管道工程施工图纸。 2、《给水排水管道工程施工及验收规范》（GB50268-2008）。 3、《施工现场临时用电安全技术规范》（JGJ46-2005）。 三、停水碰口施工组织与管理 停水碰口组织机构： 为充分保证本次停水碰口施工质量、工期、技术指标和其他承诺的全面顺利完成，特别成立了停气碰口指挥领导小组，组织人员情况如下： 停水碰口指挥组人员 总指挥 ：项目经理 罗启明； 成员： 技术负责人 毛成龙；安全负责人：刘强 管道工：何学文，丁飞 其他配合人员;陈延谦，曹亮，毛峰 四、碰口主要工作量 本次停水碰口涉及 1 个点，共计 2 个切口 1、DN300 管道与 DN800 管道碰头：DN800 裁掉 1.5 米；DN800 伸缩节两个，DN800*300 三通一个，DN800 盘承两个，22.5 度 DN300 盘承一个，DN300 盘插短管 1 个，DN300 伸缩蝶阀一个，DN300 焊接钢管一节，DN300 焊接法兰 2 个 3 附图 管件名称,A 为DN800 管、B 为DN800 盘承、CDN800 伸缩节、D 为DN800*300三通、F 为DM300 盘承、G 为DN300 管、K 为DN 伸缩蝶阀，以上均为球墨铸铁材质，E 为DN300 钢制焊管带钢制法兰、 2、施工时间一天， 五、碰口时间机具安排 1、时间控制： 按得到通知施工指令控制在 24 小时之内完成碰口任务。 2、消防器材配备： 施工点配备 2 个灭火器。 3、施工机具： 16t 吊车 1 台，挖掘机一台，30 千瓦发电机一台，切割机、磨光机，电焊机等。...
