给水设备安装施工组织设计方案VIP免费

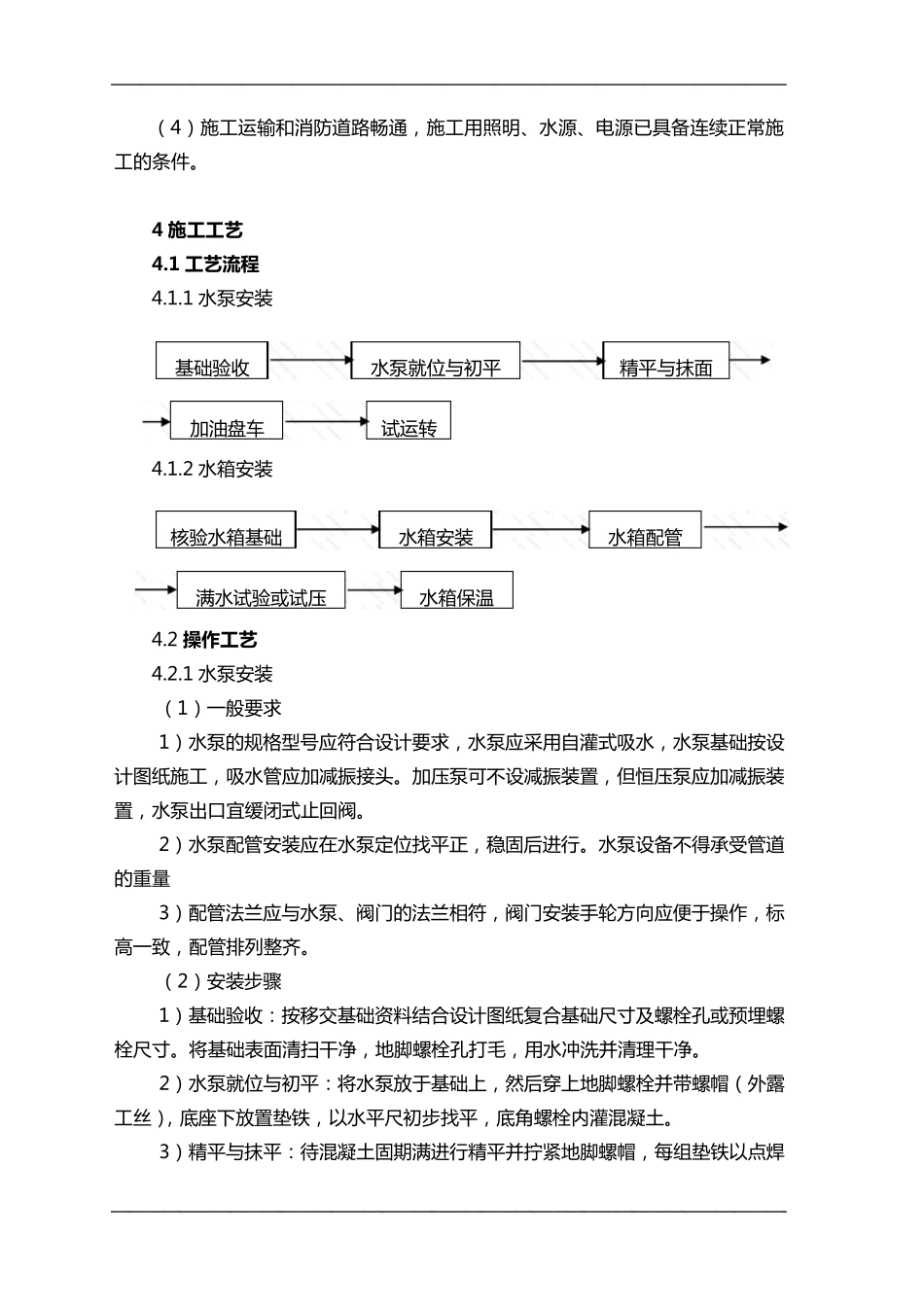

给 水 设 备 安 装 1 适 用 范 围 本 章 适 用 金 属 水 箱 和 离 心 式 水 泵 的 安 装 2 编 制 依 据 《 建 筑 给 水 排 水 及 采 暖 工 程 施 工 质 量 验 收 规 范 》（ GB50242-2002） 3 施 工 准 备 3.1 材 料 准 备 3.1.1 金 属 水 箱 ： 按 设 计 要 求 订 制 或 现 场 制 作 ， 一 般 设 计 指 定 按 标 准 图 集 加 工 。 3.1.2 离 心 式 水 泵 ： 常 用 离 心 式 水 泵 分 类 如 下 ： 单 面 吸 水 单 极 泵 卧 式 离 心 泵 双 面 吸 水 多 级 泵 常 用 离 心 式 水 泵 单 极 泵 立 式 离 心 泵 多 级 泵 3.2 机 具 准 备 机 械 ： 电 焊 机 、手电 钻、台钻、电 动葫芦、手动葫芦等。 工 具： 活动扳手、绞刀、锉刀、管钳、手锤、钢锯、管子台虎钳、螺丝刀、木榔头等。 量 具： 水 平尺、角尺、线坠、钢卷尺、游标 卡尺、塞尺等。 3.3 作 业条件 （ 1） 设 计 方案图 纸必须齐全（ 包括标 准 图 集 ）， 并已通过图 纸会审及 设 计 交底 。 （ 2） 施 工 方案已经 编 制 ， 特 别 是 水 箱 的 安 装 就 位 方案， 要 紧 密 配 合 土 建 进 行 。设 备 要 具备 出 厂 合 格 证 和 技 术 资 料 ， 并检 查 是 否 符 合 设 计 要 求 。 （ 3） 施 工 技 术 人 员 向 班 组 作 了 施 工 方案和 设 计 图 纸交底 ， 水 泵 、水 箱 的 设 备基 础 验 收 必须合 格 ， 混 凝 土 基 础 的 强 度 必须达 到 60%以 上 。 （ 4） 施 工 运 输 和 消 防 道 路 畅 通 ， 施 工 用 照 明 、水源、电源已具备连续正常施工 的条件。 4 施 工 工 艺 4.1 工 艺 流 程 4.1.1 水泵安装 4.1.2 水箱安装 4.2 操 作 工 艺 4.2.1 水泵安装 （ 1） 一般要求 1） 水泵的规格型号应符合设计要求， 水泵应采用 自灌式吸水， 水泵基础按设计图纸施 工 ， 吸水管应加减振接头。加压泵可不设减振装置， 但恒压泵应加减振装置， 水泵出口宜缓闭式止回阀。 2） 水泵配管安装应在水泵定位找平正， 稳固后进行。水泵设备不得承受管道的重量 3） 配管法兰应与水泵、阀门的法兰相符， 阀门安...
