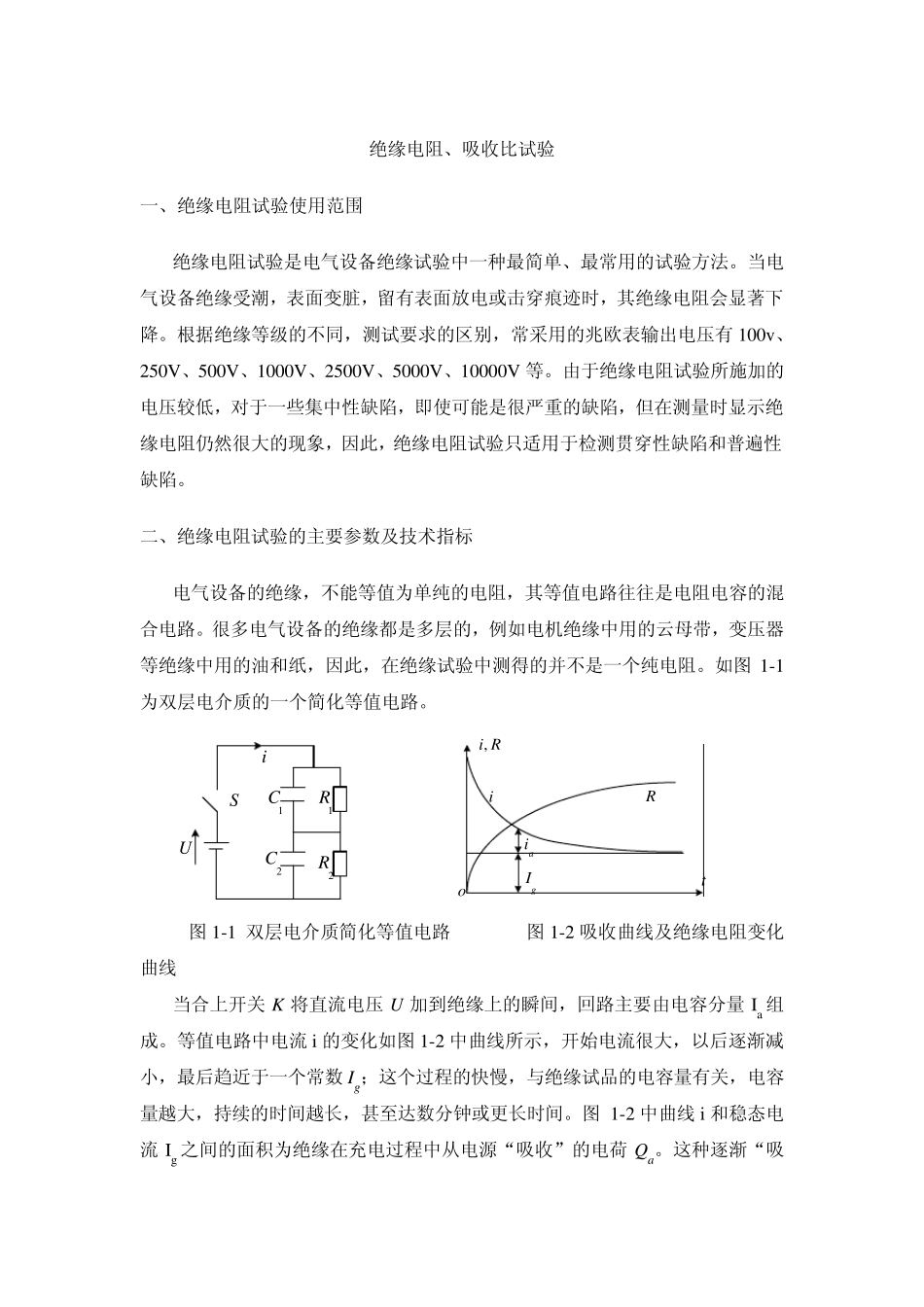

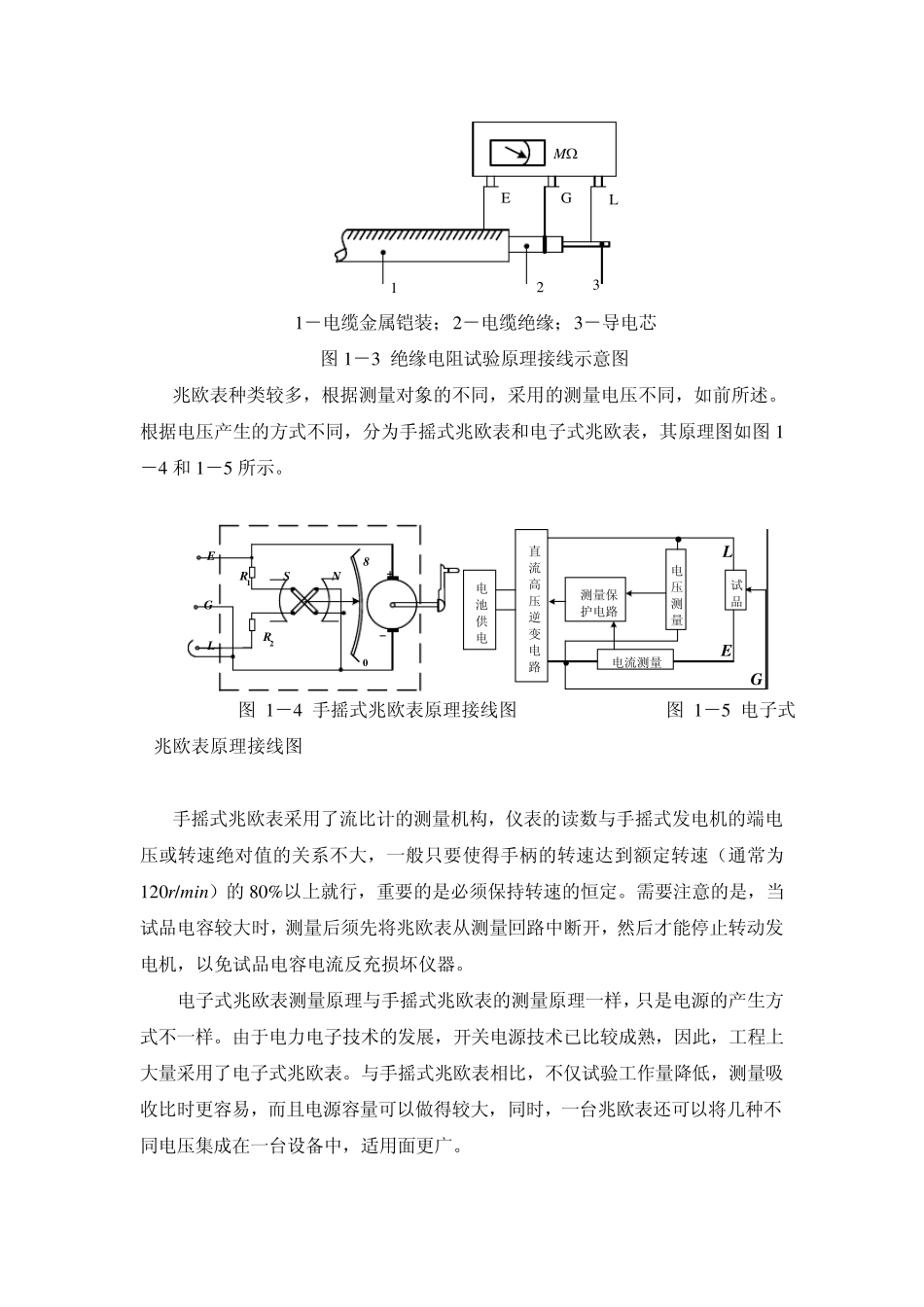

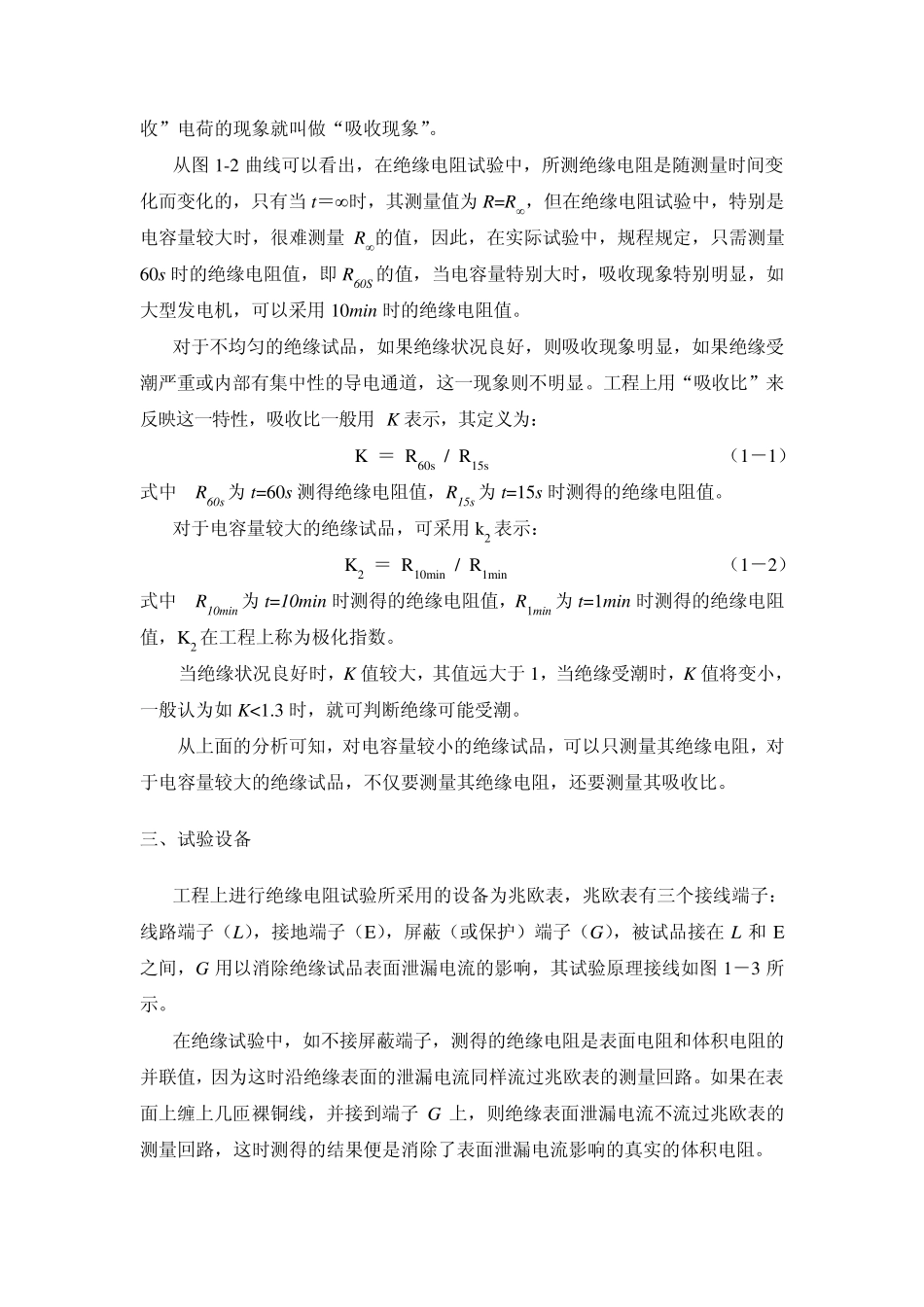

绝缘电阻、吸收比试验 一、绝缘电阻试验使用范围 绝缘电阻试验是电气设备绝缘试验中一种最简单、最常用的试验方法。当电气设备绝缘受潮，表面变脏，留有表面放电或击穿痕迹时，其绝缘电阻会显著下降。根据绝缘等级的不同，测试要求的区别，常采用的兆欧表输出电压有 100v 、250V、500V、1000V、2500V、5000V、10000V 等。由于绝缘电阻试验所施加的电压较低，对于一些集中性缺陷，即使可能是很严重的缺陷，但在测量时显示绝缘电阻仍然很大的现象，因此，绝缘电阻试验只适用于检测贯穿性缺陷和普遍性缺陷。 二、绝缘电阻试验的主要参数及技术指标 电气设备的绝缘，不能等值为单纯的电阻，其等值电路往往是电阻电容的混合电路。很多电气设备的绝缘都是多层的，例如电机绝缘中用的云母带，变压器等绝缘中用的油和纸，因此，在绝缘试验中测得的并不是一个纯电阻。如图1-1为双层电介质的一个简化等值电路。 当合上开关K 将直流电压 U 加到绝缘上的瞬间，回路主要由电容分量 Ia 组成。等值电路中电流i 的变化如图1-2 中曲线所示，开始电流很大，以后逐渐减小，最后趋近于一个常数 Ig；这个过程的快慢，与绝缘试品的电容量有关，电容量越大，持续的时间越长，甚至达数分钟或更长时间。图1-2 中曲线i 和稳态电流Ig 之间的面积为绝缘在充电过程中从电源“吸收”的电荷 Qa。这种逐渐“吸1R2R1C2CUiS Ri,tgIaiiRo 图1-1 双层电介质简化等值电路 图1-2 吸收曲线及绝缘电阻变化曲线 收”电荷的现象就叫做“吸收现象”。 从图 1-2 曲线可以看出，在绝缘电阻试验中，所测绝缘电阻是随测量时间变化而变化的，只有当 t＝∞时，其测量值为 R=R∞，但在绝缘电阻试验中，特别是电容量较大时，很难测量 R∞的值，因此，在实际试验中，规程规定，只需测量60s 时的绝缘电阻值，即 R60S 的值，当电容量特别大时，吸收现象特别明显，如大型发电机，可以采用 10min 时的绝缘电阻值。 对于不均匀的绝缘试品，如果绝缘状况良好，则吸收现象明显，如果绝缘受潮严重或内部有集中性的导电通道，这一现象则不明显。工程上用“吸收比”来反映这一特性，吸收比一般用 K 表示，其定义为： K ＝ R60s / R15s （1－1） 式中 R60s 为 t=60s 测得绝缘电阻值，R15s 为 t=15s 时测得的绝缘电阻值。 对于电容量较大的绝缘试品，可采用 k2 表示： K2 ＝ R10min / R1min （1－2） 式中 R10min 为 t=10min 时测得的绝缘电阻...
