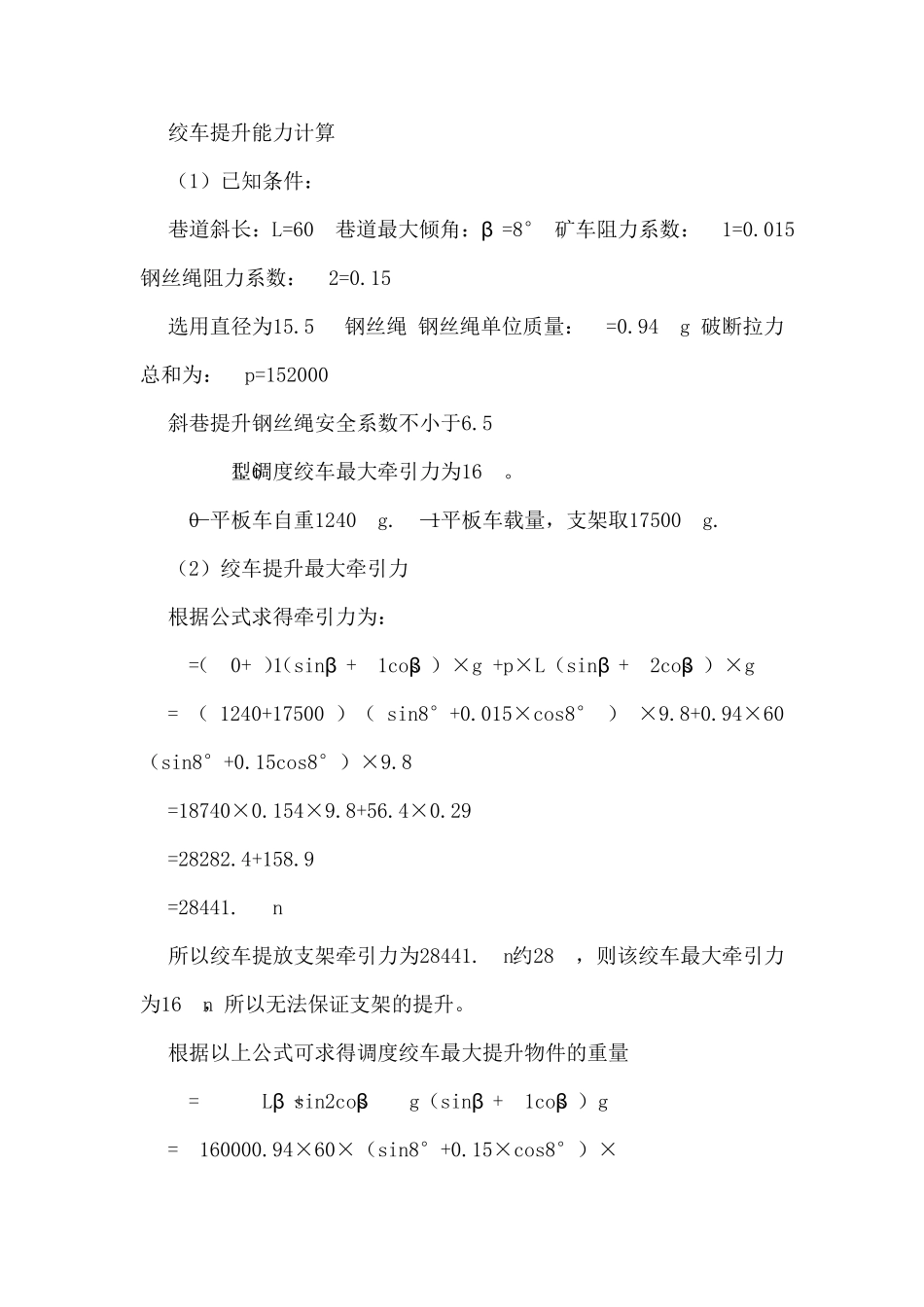

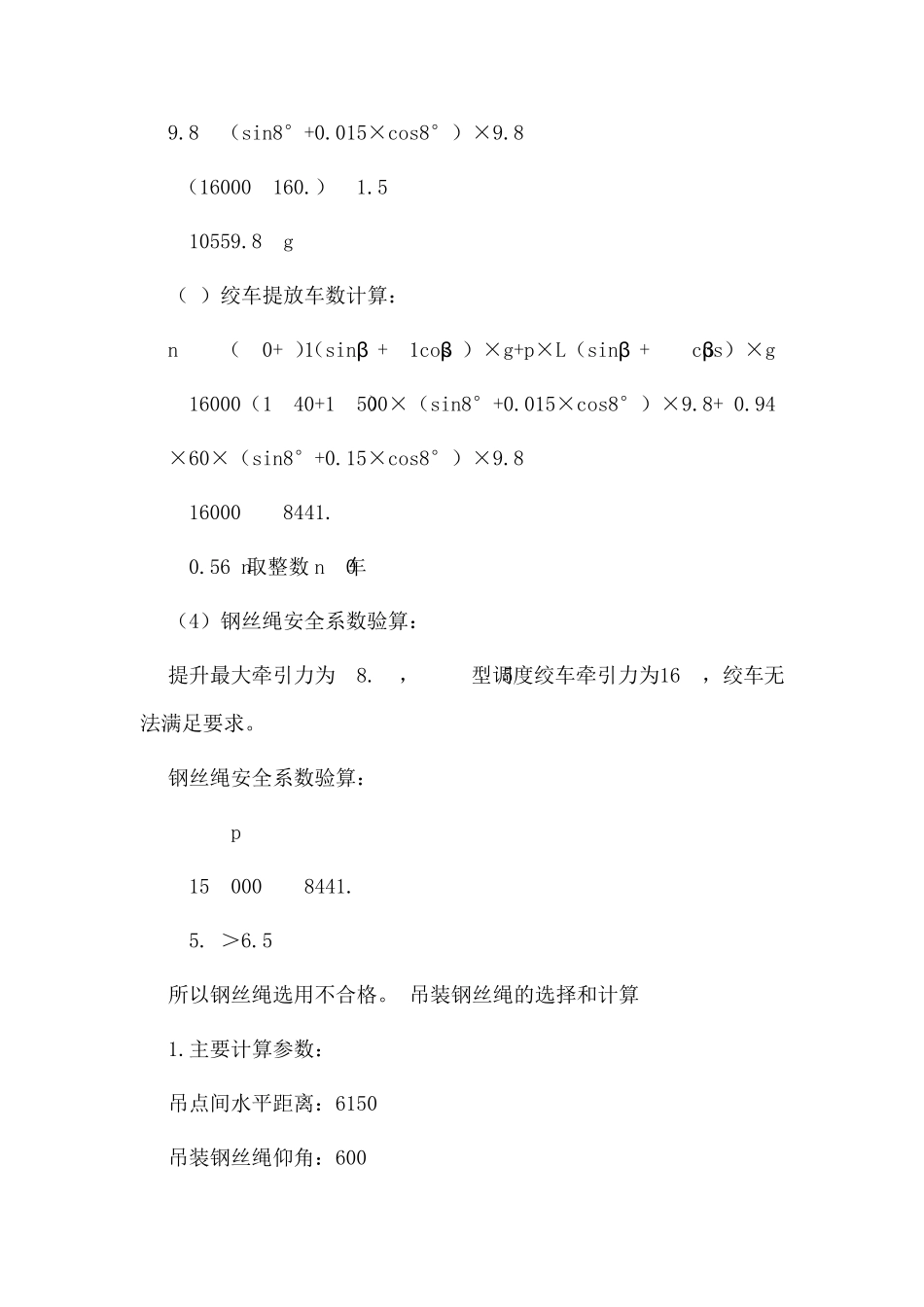

绞车提升能力计算 （1）已知条件： 巷道斜长：L=60m 巷道最大倾角：β =8° 矿车阻力系数：f1=0.015 钢丝绳阻力系数：f2=0.15 选用直径为15.5mm钢丝绳 钢丝绳单位质量：P=0.94kg/m 破断拉力总和为：Qp=152000N 斜巷提升钢丝绳安全系数不小于6.5 JD-1.6型调度绞车最大牵引力为16kN。 G0—平板车自重1240Kg. G1—平板车载量，支架取17500Kg. （2）绞车提升最大牵引力 根据公式求得牵引力为： F=（G0+G1）（sinβ +f1cosβ ）×g +p×L（sinβ +f2cosβ ）×g = （1240+17500 ）（sin8°+0.015×cos8° ）×9.8+0.94×60（sin8°+0.15cos8°）×9.8 =18740×0.154×9.8+56.4×0.29 =28282.4+158.9 =28441.3 n 所以绞车提放支架牵引力为28441.3n约28KN，则该绞车最大牵引力为16kn，所以无法保证支架的提升。 根据以上公式可求得调度绞车最大提升物件的重量 G=F-PL(sinβ +f2cosβ ) g/（sinβ +f1cosβ ）g ={16000-0.94×60×（sin8°+0.15×cos8°）× 9.8}/（sin8°+0.015×cos8°）×9.8 =（16000-160.3）/1.5 =10559.8kg （3）绞车提放车数计算： n =F/（G0+G1）（sinβ +f1cosβ ）×g+p×L（sinβ +f2cosβ ）×g =16000/（1240+17500）×（sin8°+0.015×cos8°）×9.8+ 0.94 ×60×（sin8°+0.15×cos8°）×9.8 =16000/28441.3 =0.56 n取整数 n=0车 （4）钢丝绳安全系数验算： 提升最大牵引力为28.3kN，JD-25型调度绞车牵引力为16kN，绞车无法满足要求。 钢丝绳安全系数验算： M=Qp/F =152000/28441.3 =5.37＞6.5 所以钢丝绳选用不合格。 吊装钢丝绳的选择和计算 1.主要计算参数： 吊点间水平距离：6150mm 吊装钢丝绳仰角：600 吊点数量：4 安装位置标高：下口+2.25m 起吊重量：32T 2.钢丝绳的选择与计算 2.1吊装钢丝绳受力计算 Q绳=G*K1*K2/4sin750=32×1.1×1.1/4sin750=10.02T G——罐体及支撑重量（约32T） K1——吊装动力系数，取值1.1 K2——吊点不均匀系数，取值1.1 故钢丝绳的破断拉力总和： P破= Q绳*K/φ =10.02×6/0.82=73.32T Q绳——钢丝绳承载重量，取上值 K——安全系数，取值6 第2/6页 φ ——应力折减系数，取值0.82 依 据 破 断 拉 力总 和 与钢丝绳受力特 性 ， 选取 钢丝绳型 号 为6×37+FC-1670，直径为 φ 40mm，此种钢丝绳最小破断拉力总和为78.8T。依据所选钢丝绳的型号，选择卸扣型号为 ?? 第3/6页 一采...
