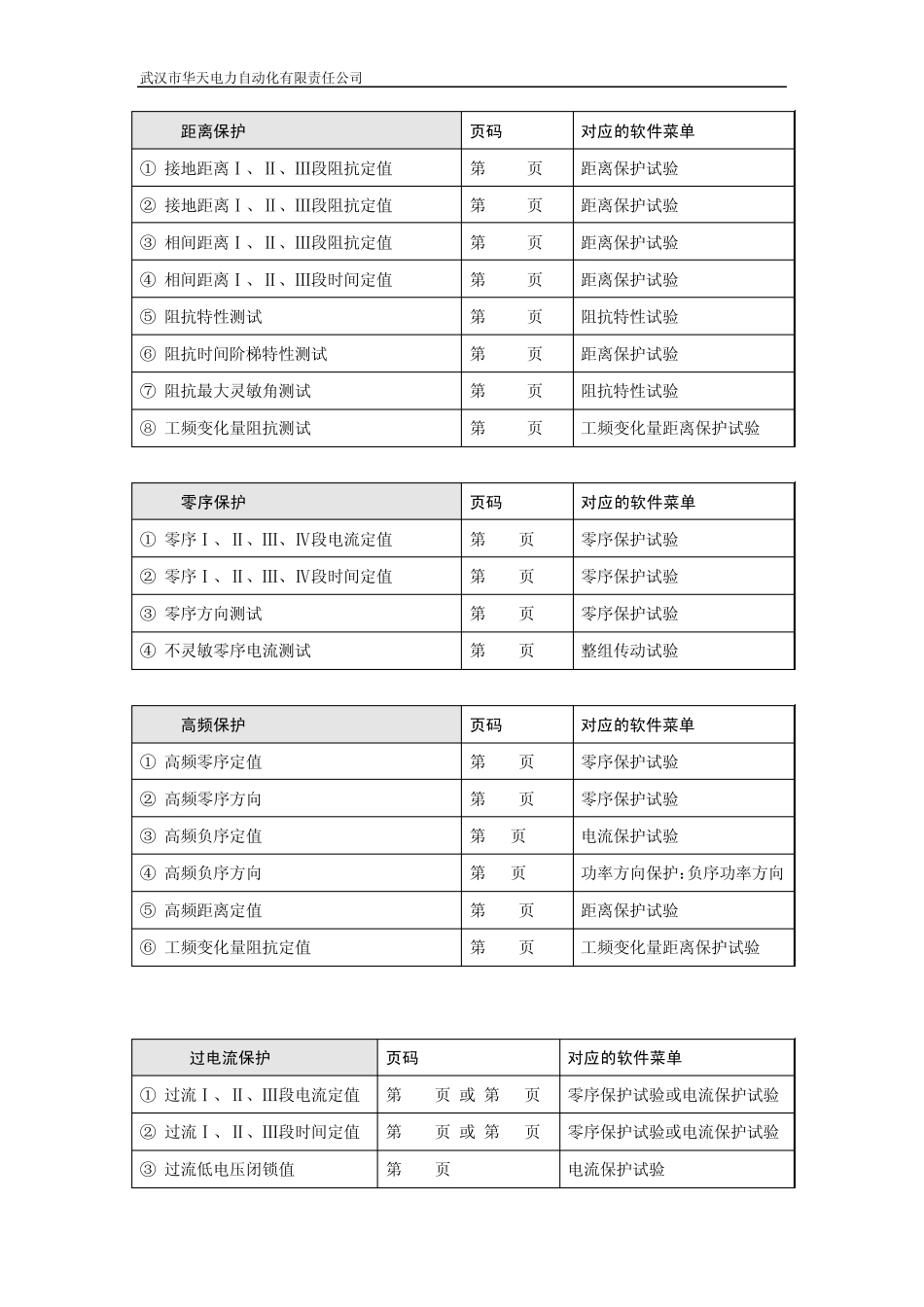

武汉市华天电力自动化有限责任公司 继保测试仪说明书 由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！ 目 录 索 引 … … … … … … … … … … … … … … … … … … … … … … … … … ...... 7 1．线路保护 2．发电机、变压器保护 3．电动机保护 4．电容器保护 5．自动装置 6．继电器测试 第一章 装置简介… … … … … … … … … … … … … … … … ... … … … … 19 1．1 概述 1．2 硬件技术参数 1．3 主机箱面板介绍 1．4 测试界面说明 索 引(快速指南) 为了便于用户更好使用本测试仪，特在说明书中增加“保护测试索引”。索引是以电力系统保护装置种类划分的，并指出了每个种类保护的具体测试单元，用户可根据自己要做的试验，找到具体的测试菜单。详细的测试索引如下： （一）线路保护 武汉市华天电力自动化有限责任公司 1.距离保护 页码 对应的软件菜单 ① 接地距离Ⅰ、Ⅱ、Ⅲ段阻抗定值 第 149 页 距离保护试验 ② 接地距离Ⅰ、Ⅱ、Ⅲ段阻抗定值 第 149 页 距离保护试验 ③ 相间距离Ⅰ、Ⅱ、Ⅲ段阻抗定值 第 149 页 距离保护试验 ④ 相间距离Ⅰ、Ⅱ、Ⅲ段时间定值 第 149 页 距离保护试验 ⑤ 阻抗特性测试 第 79 页 阻抗特性试验 ⑥ 阻抗时间阶梯特性测试 第 149 页 距离保护试验 ⑦ 阻抗最大灵敏角测试 第 79 页 阻抗特性试验 ⑧ 工频变化量阻抗测试 第 161 页 工频变化量距离保护试验 2.零序保护 页码 对应的软件菜单 ① 零序Ⅰ、Ⅱ、Ⅲ、Ⅳ段电流定值 第139 页 零序保护试验 ② 零序Ⅰ、Ⅱ、Ⅲ、Ⅳ段时间定值 第139 页 零序保护试验 ③ 零序方向测试 第139 页 零序保护试验 ④ 不灵敏零序电流测试 第171 页 整组传动试验 3.高频保护 页码 对应的软件菜单 ① 高频零序定值 第139 页 零序保护试验 ② 高频零序方向 第139 页 零序保护试验 ③ 高频负序定值 第39 页 电流保护试验 ④ 高频负序方向 第71 页 功率方向保护：负序功率方向 ⑤ 高频距离定值 第149 页 距离保护试验 ⑥ 工频变化量阻抗定值 第161 页 工频变化量距离保护试验 4. 过电流保护 页码 对应的软件菜单 ① 过流Ⅰ、Ⅱ、Ⅲ段电流定值 第139 页 或 第39 页 零序保...
