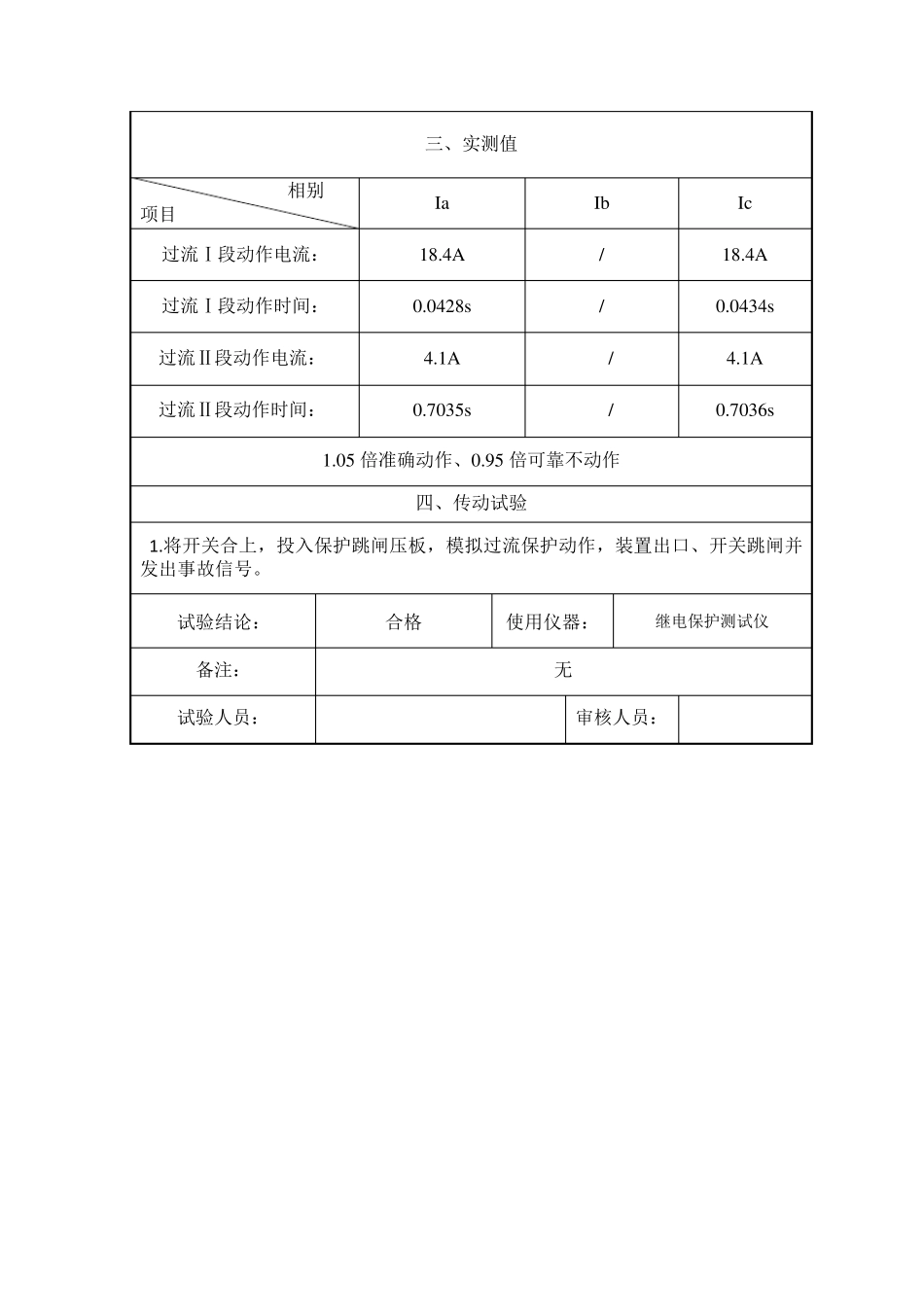

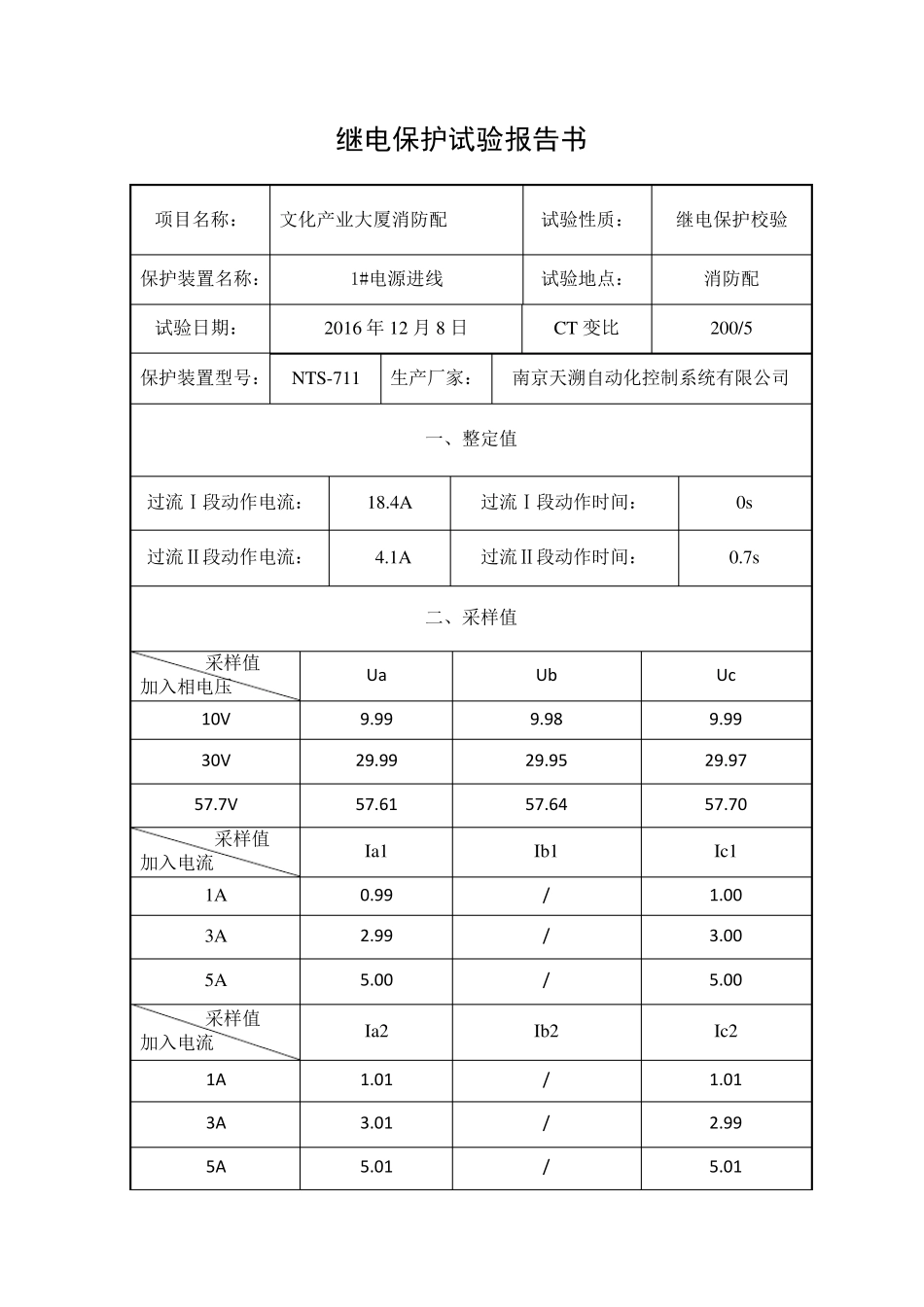

继电保护试验报告书 项目名称： 文化产业大厦消防配 试验性质： 继电保护校验 保护装置名称： 1#电源进线 试验地点： 消防配 试验日期： 2016 年12 月8 日 CT 变比 200/5 保护装置型号： NTS-711 生产厂家： 南京天溯自动化控制系统有限公司 一、整定值 过流Ⅰ段动作电流： 18.4A 过流Ⅰ段动作时间： 0s 过流Ⅱ段动作电流： 4.1A 过流Ⅱ段动作时间： 0.7s 二、采样值 采样值 加入相电压 Ua Ub Uc 10V 9.99 9.98 9.99 30V 29.99 29.95 29.97 57.7V 57.61 57.64 57.70 采样值 加入电流 Ia1 Ib1 Ic1 1A 0.99 / 1.00 3A 2.99 / 3.00 5A 5.00 / 5.00 采样值 加入电流 Ia2 Ib2 Ic2 1A 1.01 / 1.01 3A 3.01 / 2.99 5A 5.01 / 5.01 三、实测值 相别 项目 Ia Ib Ic 过流Ⅰ段动作电流： 18.4A / 18.4A 过流Ⅰ段动作时间： 0.0428s / 0.0434s 过流Ⅱ段动作电流： 4.1A / 4.1A 过流Ⅱ段动作时间： 0.7035s / 0.7036s 1.05 倍准确动作、0.95 倍可靠不动作 四、传动试验 1 .将开关合上，投入保护跳闸压板，模拟过流保护动作，装置出口、开关跳闸并发出事故信号。 试验结论： 合格 使用仪器： 继电保护测试仪 备注： 无 试验人员： 审核人员： 继电保护试验报告书 项目名称： 文化产业大厦消防配 试验性质： 继电保护校验 保护装置名称： 1#变 试验地点： 消防配 试验日期： 2016 年12 月8 日 CT 变比 100/5 保护装置型号： NTS-711 生产厂家： 南京天溯自动化控制系统有限公司 一、整定值 过流Ⅰ段动作电流： 30.0A 过流Ⅰ段动作时间： 0s 过流Ⅱ段动作电流： 4.90A 过流Ⅱ段动作时间： 0.3s 二、采样值 采样值 加入相电压 Ua Ub Uc 10V 9.99 9.98 9.99 30V 29.99 29.95 29.97 57.7V 57.61 57.64 57.70 采样值 加入电流 Ia1 Ib1 Ic1 1A 0.99 0.99 1.00 3A 2.99 2.99 3.00 5A 5.00 5.00 5.00 采样值 加入电流 Ia2 Ib2 Ic2 1A 1.01 1.01 1.01 3A 3.01 3.01 2.99 5A 5.01 5.01 5.01 三、实测值 相别 项目 Ia Ib Ic 过流Ⅰ段动作电流： 30.0A 30.0A 30.0A 过流Ⅰ段动作时间： 0.0433s 0.0433s 0.0434s 过流Ⅱ段动作电流： 4.9A 4.9A 4.9A 过流Ⅱ段动作时间： 0.3436s 0.3436s 0.3436s 1.05 倍准确动作、0.95 倍可靠不动作 四...
