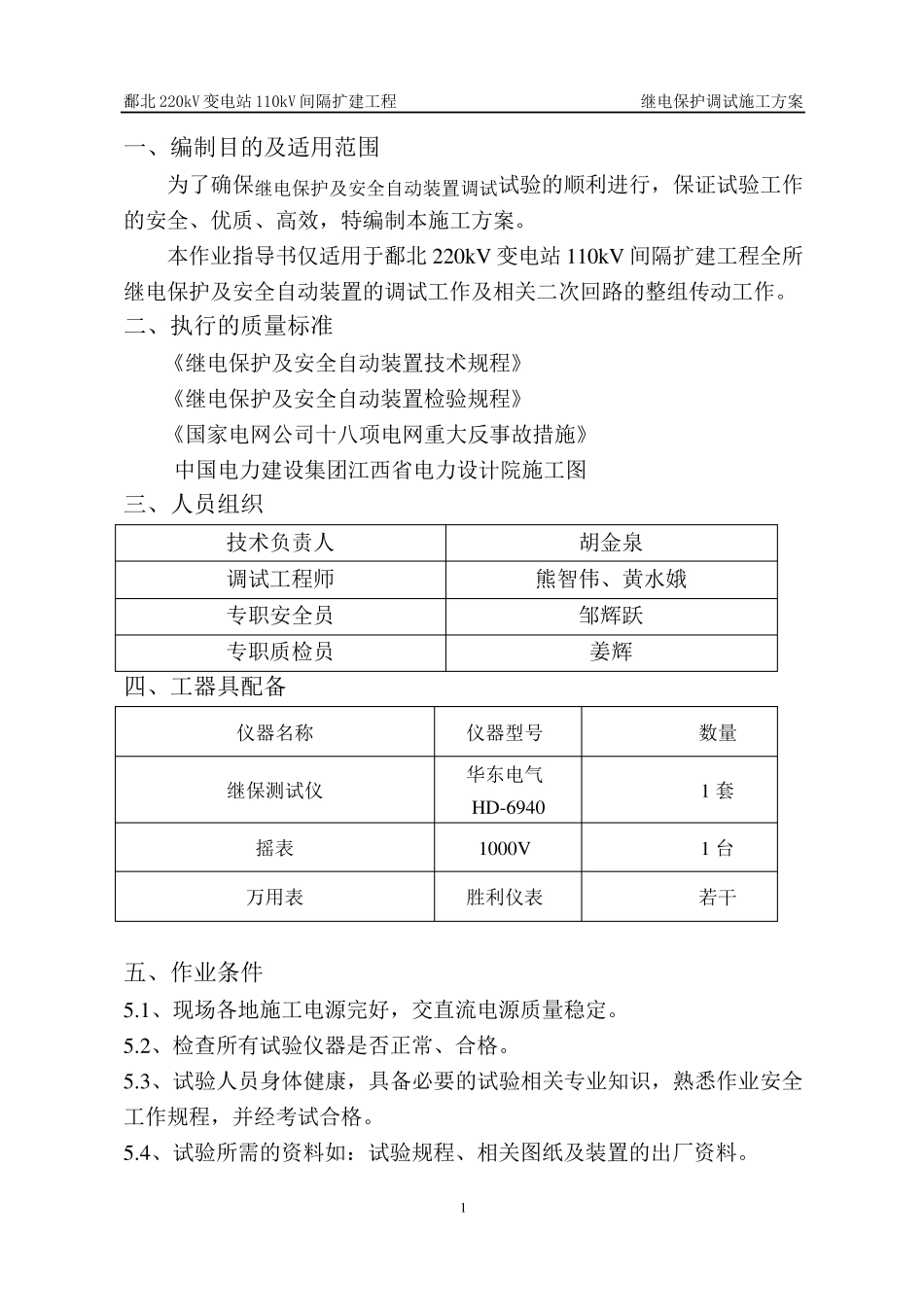

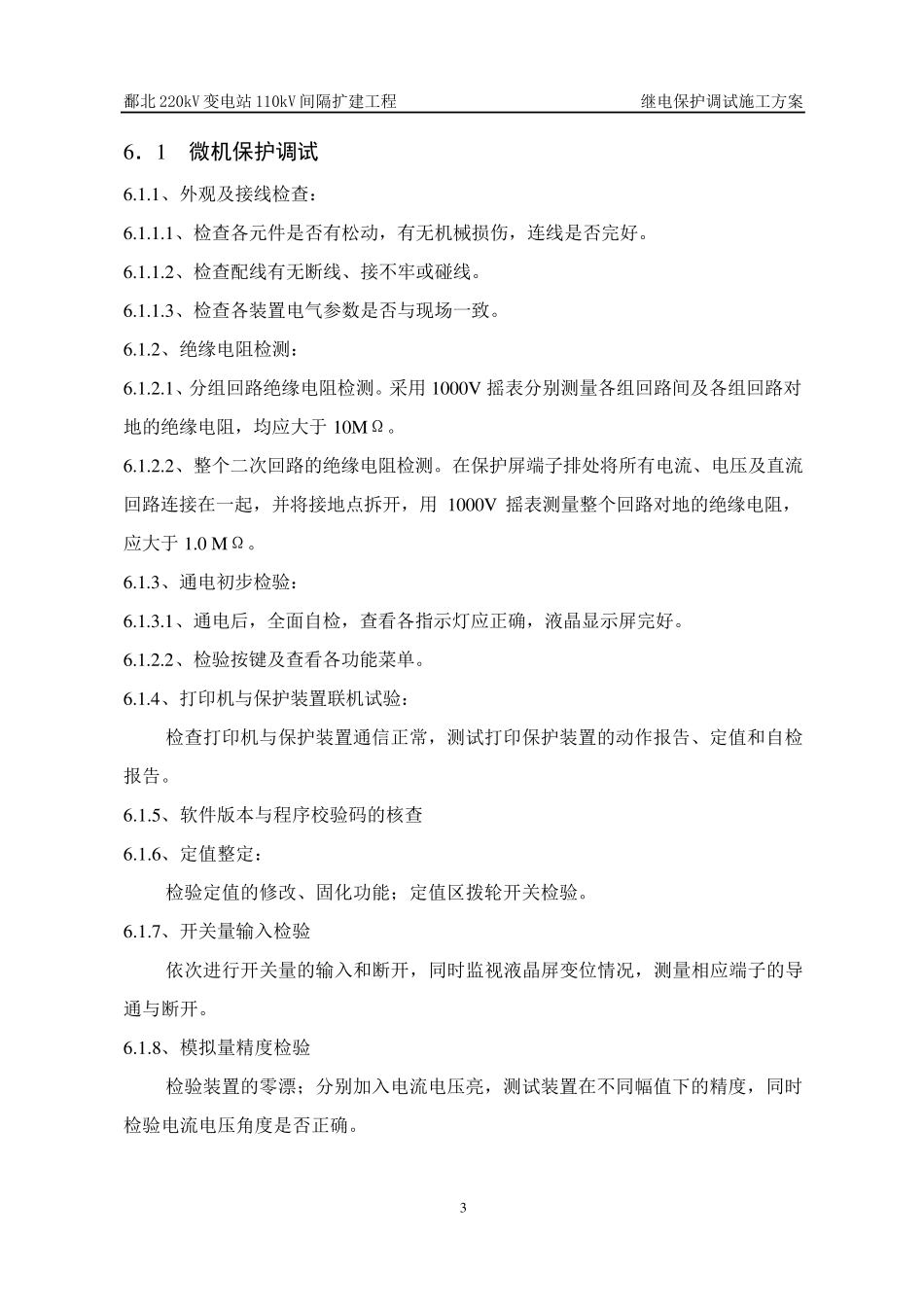

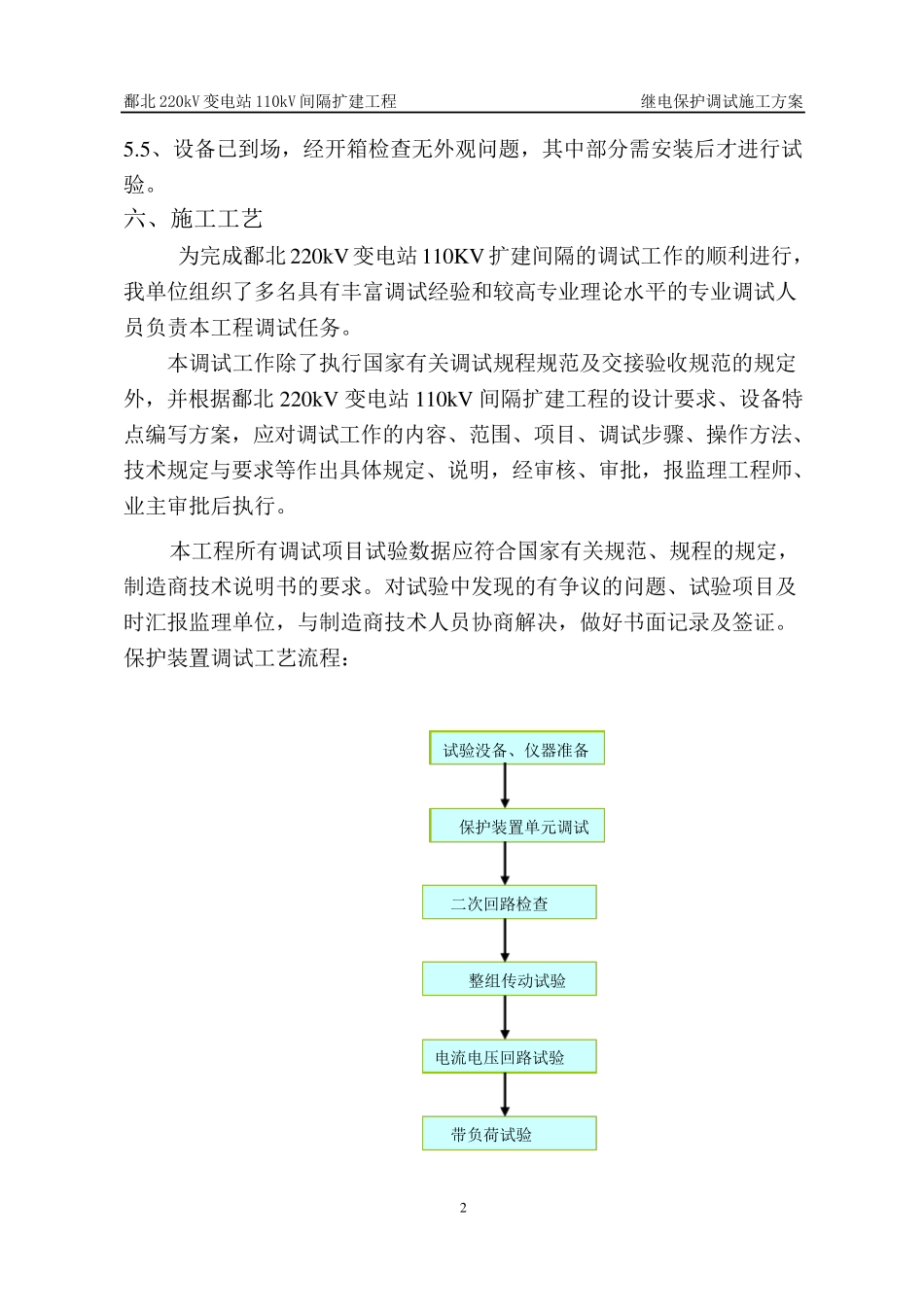

鄱北220kV 变电站110kV 间隔扩建工程 继电保护调试施工方案 1 一、编制目的及适用范围 为了确保继电保护及安全自动装置调试试验的顺利进行，保证试验工作的安全、优质、高效，特编制本施工方案。 本作业指导书仅适用于鄱北220kV 变电站110kV 间隔扩建工程全所继电保护及安全自动装置的调试工作及相关二次回路的整组传动工作。 二、执行的质量标准 《继电保护及安全自动装置技术规程》 《继电保护及安全自动装置检验规程》 《国家电网公司十八项电网重大反事故措施》 中国电力建设集团江西省电力设计院施工图 三、人员组织 技术负责人 胡金泉 调试工程师 熊智伟、黄水娥 专职安全员 邹辉跃 专职质检员 姜辉 四、工器具配备 仪器名称 仪器型号 数量 继保测试仪 华东电气HD-6940 1 套 摇表 1000V 1 台 万用表 胜利仪表 若干 五、作业条件 5.1、现场各地施工电源完好，交直流电源质量稳定。 5.2、检查所有试验仪器是否正常、合格。 5.3、试验人员身体健康，具备必要的试验相关专业知识，熟悉作业安全工作规程，并经考试合格。 5.4、试验所需的资料如：试验规程、相关图纸及装置的出厂资料。 鄱北220kV 变电站110kV 间隔扩建工程 继电保护调试施工方案 2 5.5、设备已到场，经开箱检查无外观问题，其中部分需安装后才进行试验。 六、施工工艺 为完成鄱北220kV 变电站110KV 扩建间隔的调试工作的顺利进行，我单位组织了多名具有丰富调试经验和较高专业理论水平的专业调试人员负责本工程调试任务。 本调试工作除了执行国家有关调试规程规范及交接验收规范的规定外，并根据鄱北220kV 变电站110kV 间隔扩建工程的设计要求、设备特点编写方案，应对调试工作的内容、范围、项目、调试步骤、操作方法、技术规定与要求等作出具体规定、说明，经审核、审批，报监理工程师、业主审批后执行。 本工程所有调试项目试验数据应符合国家有关规范、规程的规定，制造商技术说明书的要求。对试验中发现的有争议的问题、试验项目及时汇报监理单位，与制造商技术人员协商解决，做好书面记录及签证。 保护装置调试工艺流程： 试验没 备、仪 器 准 备 保护装置单元 调试 整 组传 动 试验 二 次 回 路 检查 电流电压 回 路 试验 带 负荷 试验 鄱北220kV 变电站110kV 间隔扩建工程 继电保护调试施工方案 3 6．1 微机保护调试 6.1.1、外观及接线检查： 6.1.1.1、检查各元件是否有松动...
