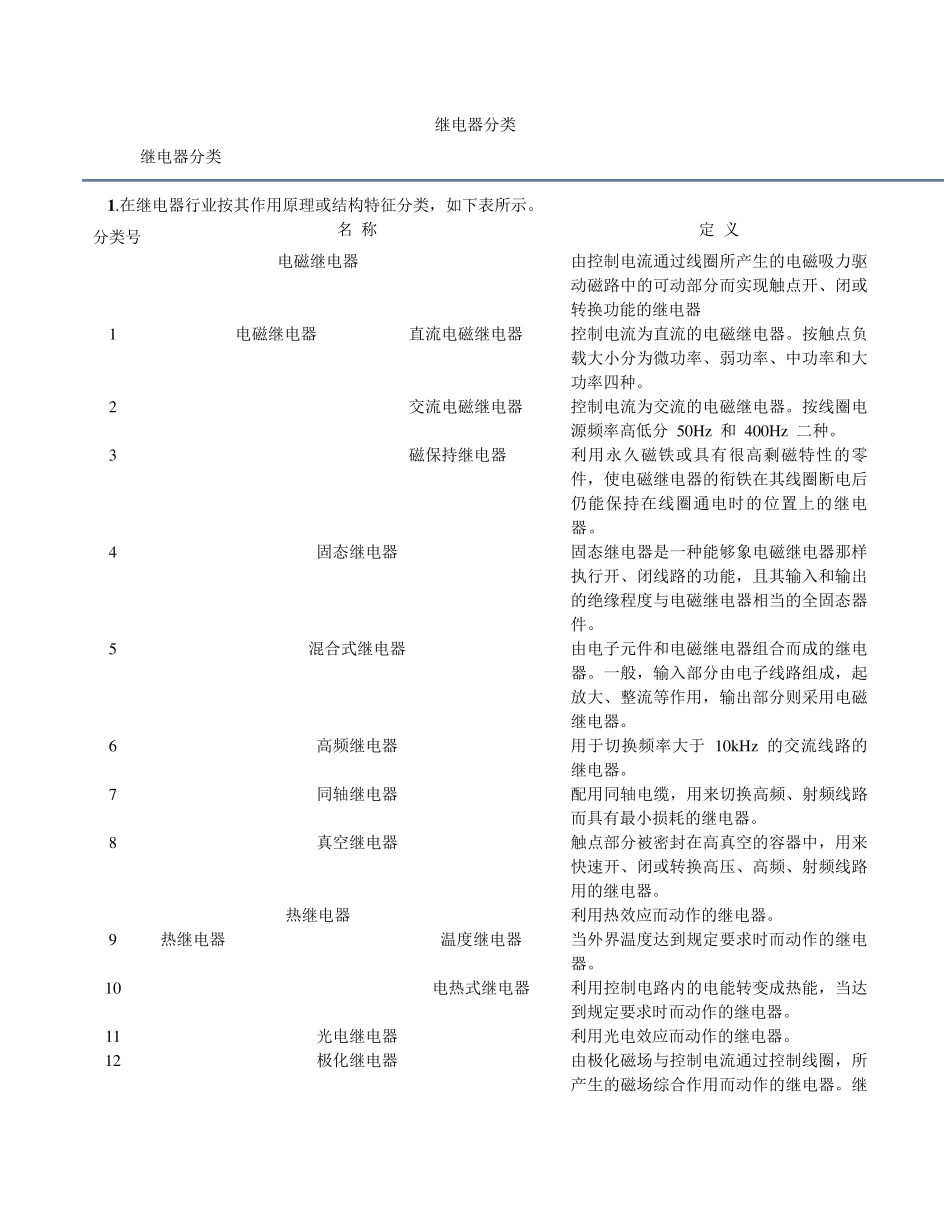

继电器分类大全_第1页
1/9

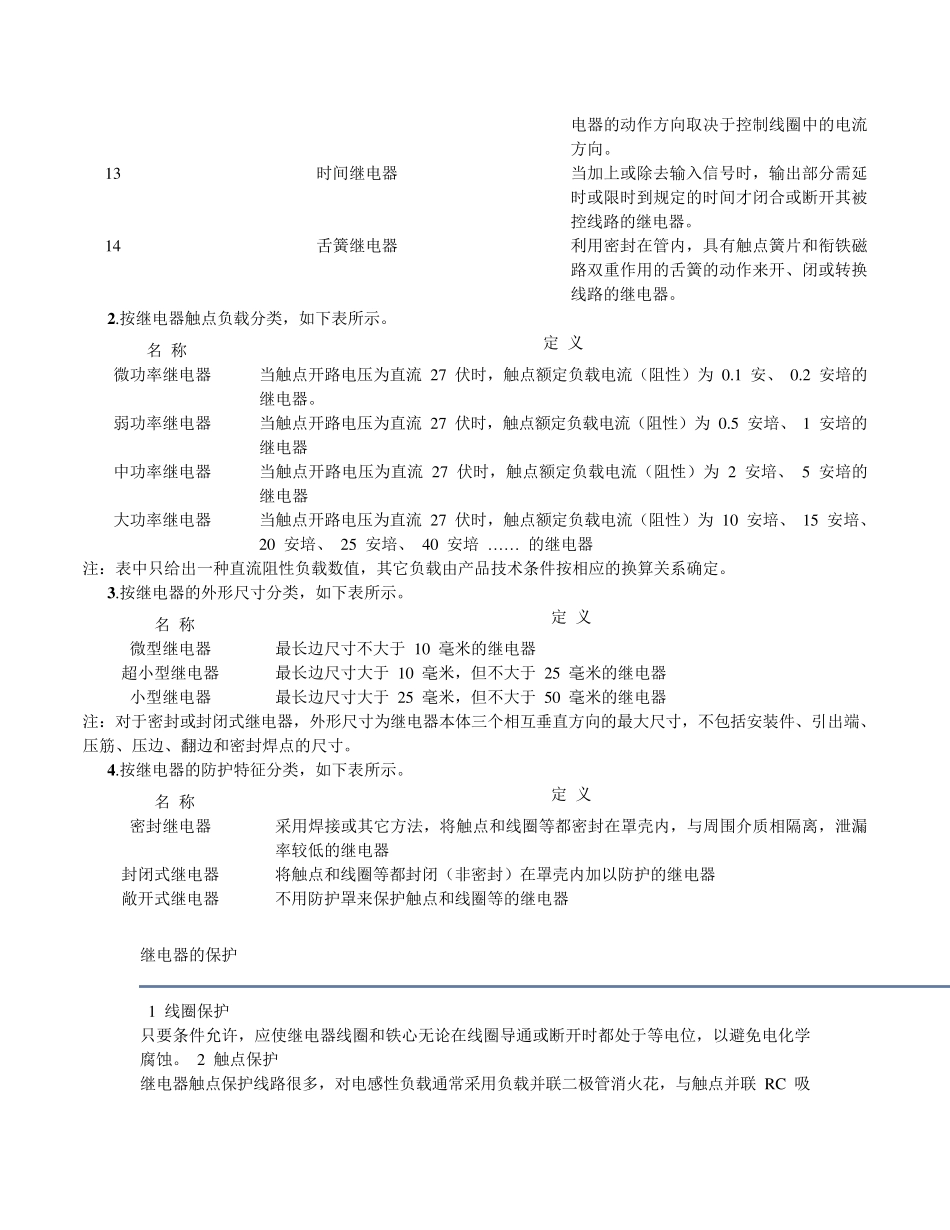

继电器分类大全_第2页
2/9
继电器分类大全_第3页
3/9
继电器分类 继电器分类 1 .在继电器行业按其作用原理或结构特征分类,如下表所示。 分类号 名 称 定 义 电磁继电器 由控制电流通过线圈所产生的电磁吸力驱动磁路中的可动部分而实现触点开、闭或转换功能的继电器 1 电磁继电器 直流电磁继电器 控制电流为直流的电磁继电器。按触点负载大小分为微功率、弱功率、中功率和大功率四种。 2 交流电磁继电器 控制电流为交流的电磁继电器。按线圈电源频率高低分 50Hz 和 400Hz 二种。 3 磁保持继电器 利用永久磁铁或具有很高剩磁特性的零件,使电磁继电器的衔铁在其线圈断电后仍能保持在线圈通电时的位置上的继电器。 4 固态继电器 固态继电器是一种能够象电磁继电器那样执行开、闭线路的功能,且其输入和输出的绝缘程度与电磁继电器相当的全固态器件。 5 混合式继电器 由电子元件和电磁继电器组合而成的继电器。一般,输入部分由电子线路组成,起放大、整流等作用,输出部分则采用电磁继电器。 6 高频继电器 用于切换频率大于 10kHz 的交流线路的继电器。 7 同轴继电器 配用同轴电缆,用来切换高频、射频线路而具有最小损耗的继电器。 8 真空继电器 触点部分被密封在高真空的容器中,用来快速开、闭或转换高压、高频、射频线路用的继电器。 热继电器 利用热效应而动作的继电器。 9 热继电器 温度继电器 当外界温度达到规定要求时而动作的继电器。 10 电热式继电器 利用控制电路内的电能转变成热能,当达到规定要求时而动作的继电器。 11 光电继电器 利用光电效应而动作的继电器。 12 极化继电器 由极化磁场与控制电流通过控制线圈,所产生的磁场综合作用而动作的继电器。继 电器的动作方向取决于控制线圈中的电流方向。 13 时间继电器 当加上或除去输入信号时,输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。 14 舌簧继电器 利用密封在管内,具有触点簧片和衔铁磁路双重作用的舌簧的动作来开、闭或转换线路的继电器。 2.按继电器触点负载分类,如下表所示。 名 称 定 义 微功率继电器 当触点开路电压为直流 27 伏时,触点额定负载电流(阻性)为 0.1 安、 0.2 安培的继电器。 弱功率继电器 当触点开路电压为直流 27 伏时,触点额定负载电流(阻性)为 0.5 安培、 1 安培的继电器 中功率继电器 当触点开路电压为直流 27 伏时,触点额定负载电流(阻性)为 2 安培、 5 安培的继电器 大功...
