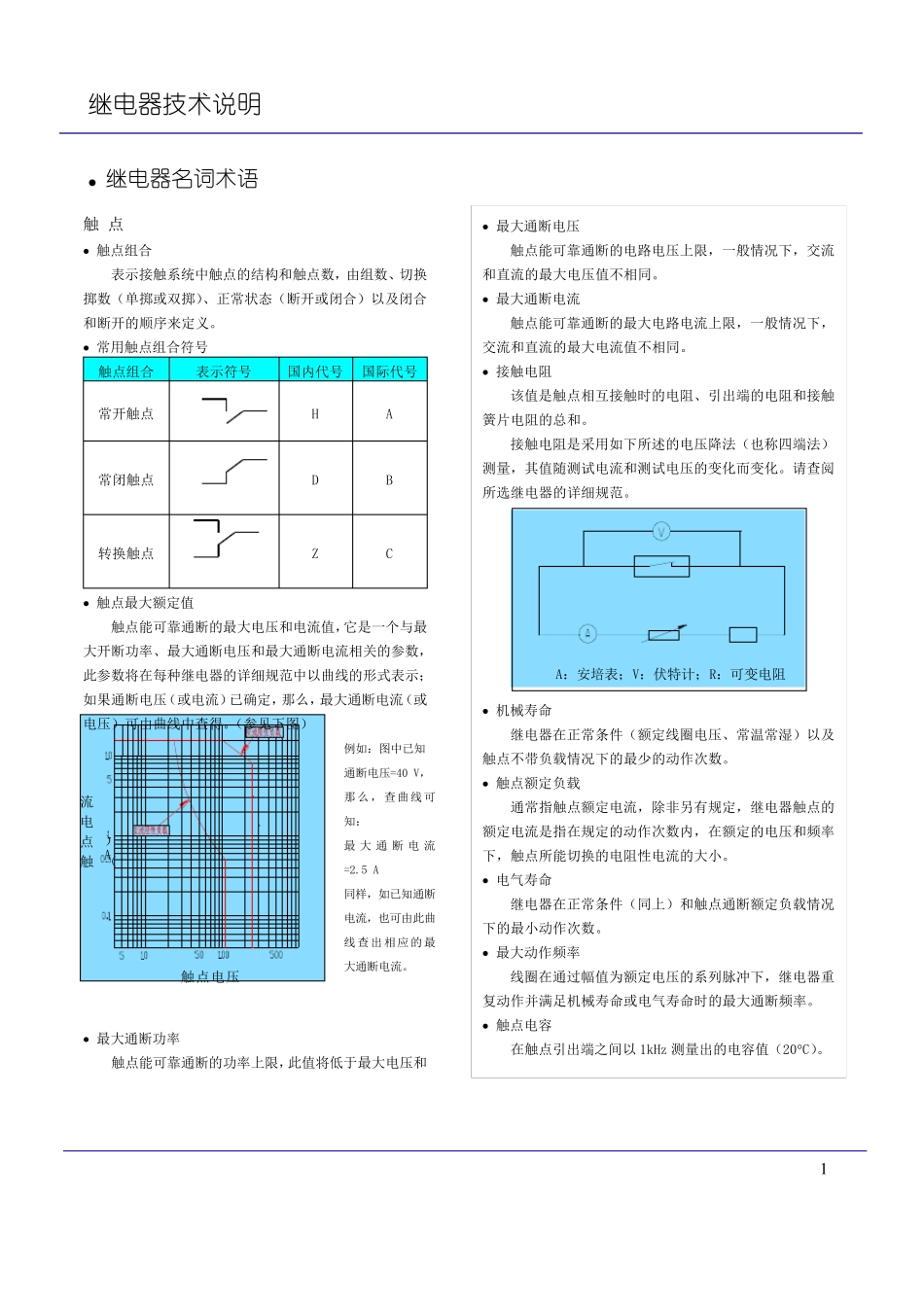

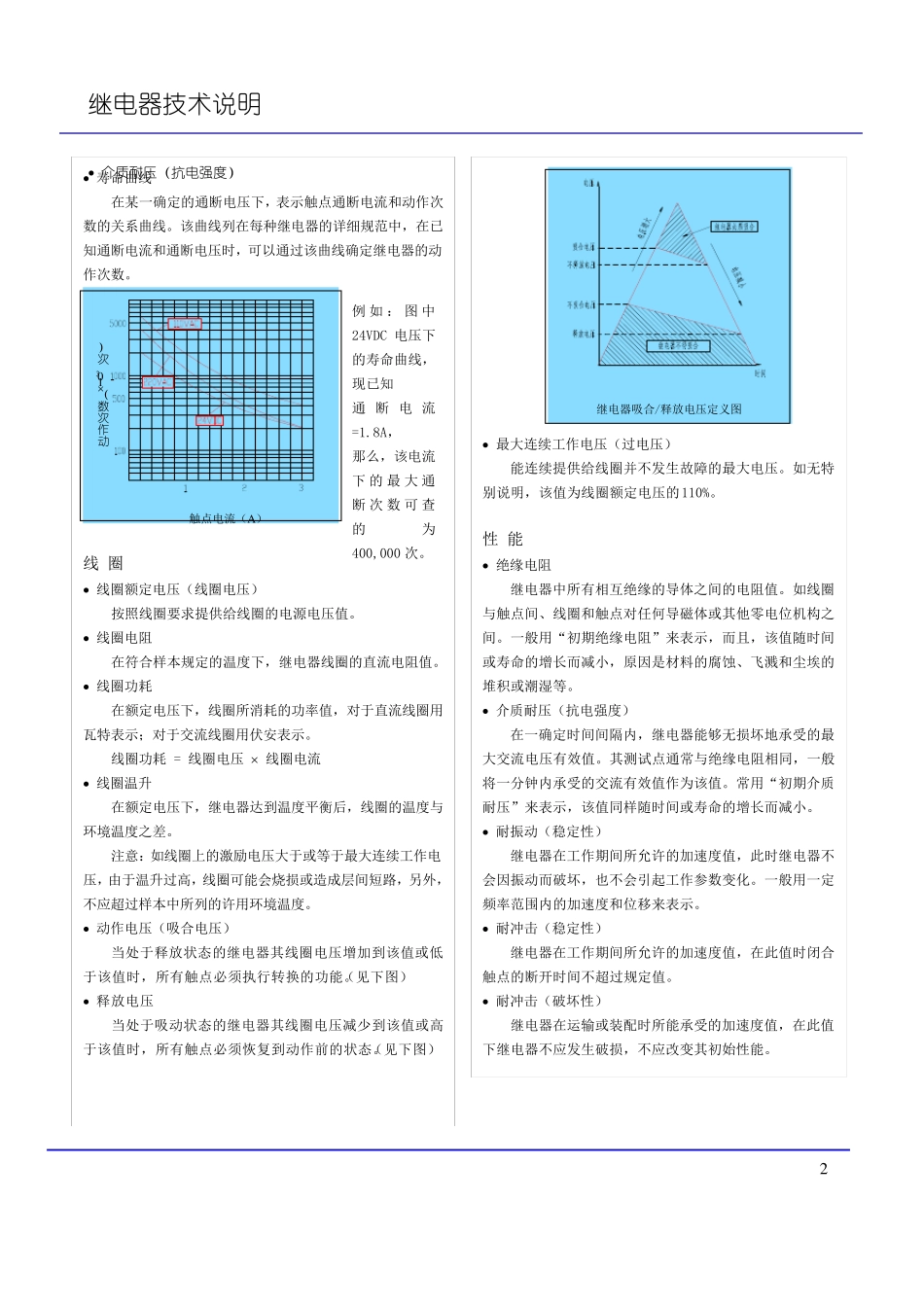

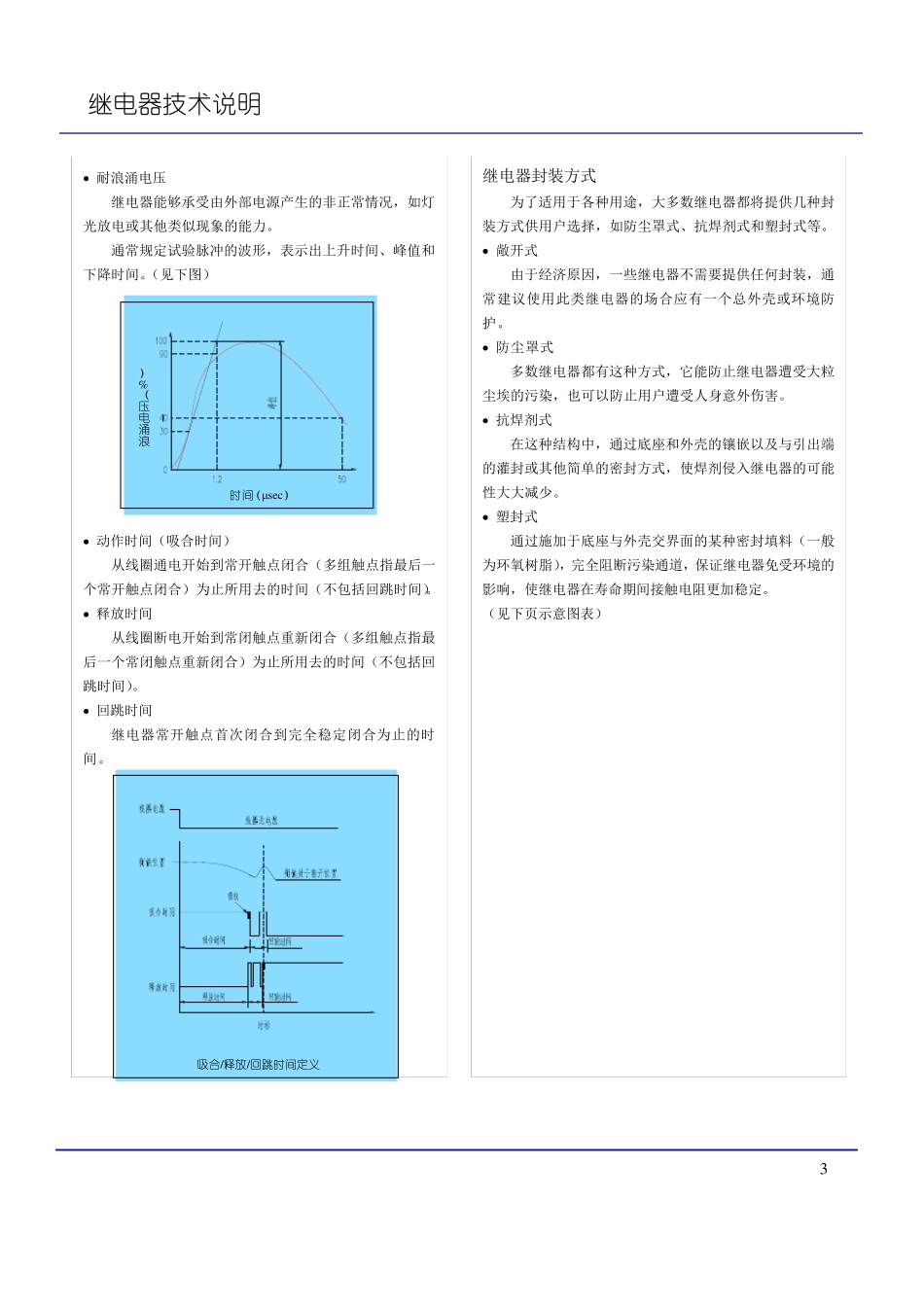

触 点 • 触点组合 表示接触系统中触点的结构和触点数,由组数、切换掷数(单掷或双掷)、正常状态(断开或闭合)以及闭合和断开的顺序来定义。 • 常用触点组合符号 触点组合 表示符号 国内代号 国际代号 常开触点 H A 常闭触点 D B 转换触点 Z C • 触点最大额定值 触点能可靠通断的最大电压和电流值,它是一个与最大开断功率、最大通断电压和最大通断电流相关的参数,此参数将在每种继电器的详细规范中以曲线的形式表示;如果通断电压(或电流)已确定,那么,最大通断电流(或电压)可由曲线中查得。(参见下图) • 最大通断功率 触点能可靠通断的功率上限,此值将低于最大电压和继电器技术说明 • 继电器名词术语 1 • 最大通断电压 触点能可靠通断的电路电压上限,一般情况下,交流和直流的最大电压值不相同。 • 最大通断电流 触点能可靠通断的最大电路电流上限,一般情况下,交流和直流的最大电流值不相同。 • 接触电阻 该值是触点相互接触时的电阻、引出端的电阻和接触簧片电阻的总和。 接触电阻是采用如下所述的电压降法(也称四端法)测量,其值随测试电流和测试电压的变化而变化。请查阅所选继电器的详细规范。 • 机械寿命 继电器在正常条件(额定线圈电压、常温常湿)以及触点不带负载情况下的最少的动作次数。 • 触点额定负载 通常指触点额定电流,除非另有规定,继电器触点的额定电流是指在规定的动作次数内,在额定的电压和频率下,触点所能切换的电阻性 电流的大小 。 • 电气 寿命 继电器在正常条件(同上)和触点通断额定负载情况下的最小 动作次数。 • 最大动作频率 线圈在通过 幅 值为 额定电压的系列 脉 冲 下,继电器重复 动作并 满 足 机械寿命或电气 寿命时的最大通断频率。 • 触点电容 在触点引出端之 间 以 1kHz 测量出的电容 值(20C)。 触点电压触点电流(A) 例 如: 图中已知 通断电压=40 V, 那么,查曲线可知 : 最 大 通 断 电 流=2.5 A 同样 ,如已知 通断电流,也可由此曲线查出相应 的最大通断电流。 A: 安 培 表;V: 伏 特 计 ;R: 可变电阻继电器技术说明 • 介质耐压(抗电强度) 2 • 最大连续工作电压(过电压) 能连续提供给线圈并不发生故障的最大电压。如无特别说明,该值为线圈额定电压的110%。 性 能 • 绝缘电阻 继电器中所有相互绝缘的导体之间的电阻值。如线圈...
