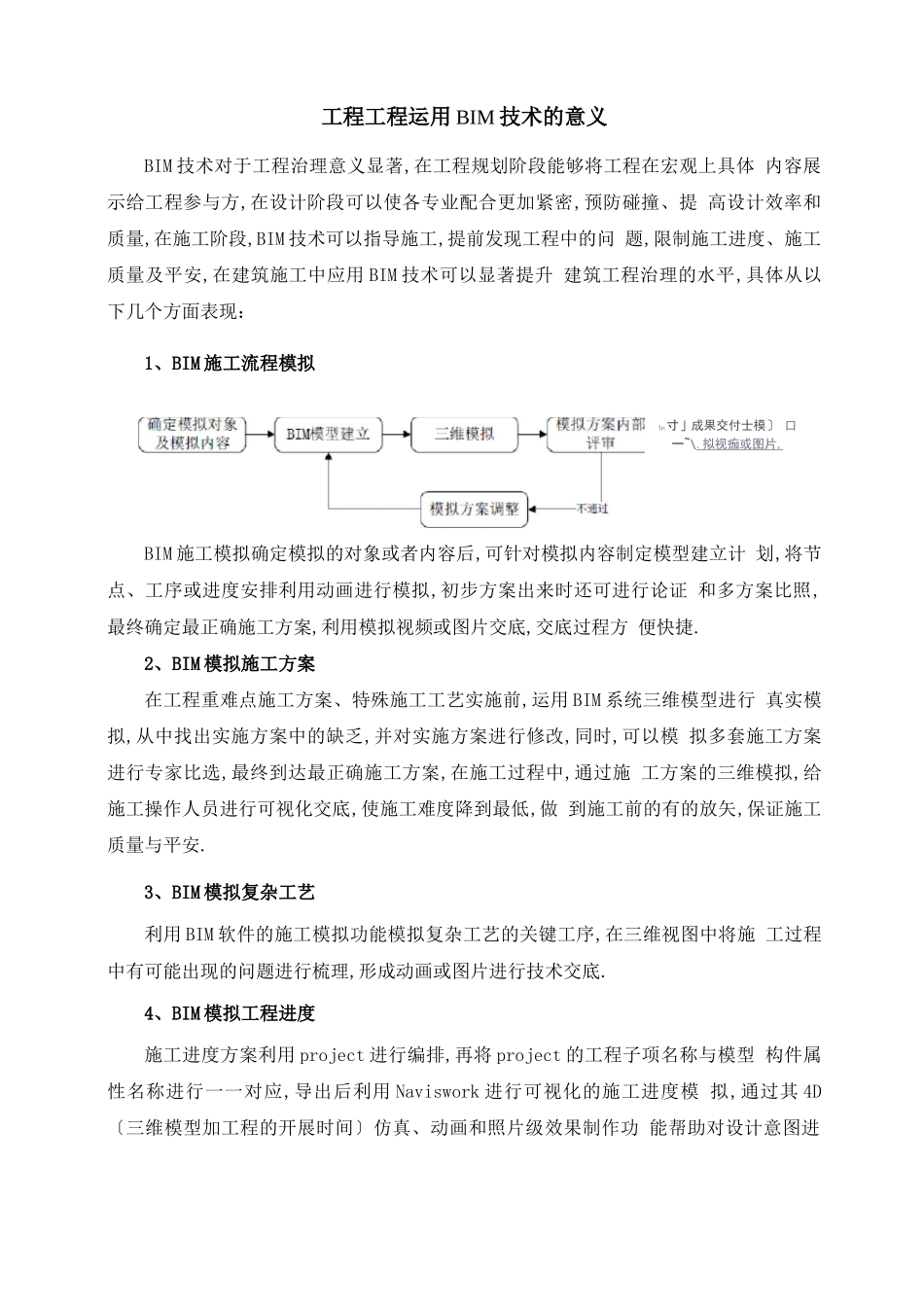

工程工程运用 BIM 技术的意义BIM 技术对于工程治理意义显著,在工程规划阶段能够将工程在宏观上具体 内容展示给工程参与方,在设计阶段可以使各专业配合更加紧密,预防碰撞、提 高设计效率和质量,在施工阶段,BIM 技术可以指导施工,提前发现工程中的问 题,限制施工进度、施工质量及平安,在建筑施工中应用 BIM 技术可以显著提升 建筑工程治理的水平,具体从以下几个方面表现：1、BIM 施工流程模拟BIM 施工模拟确定模拟的对象或者内容后,可针对模拟内容制定模型建立计 划,将节点、工序或进度安排利用动画进行模拟,初步方案出来时还可进行论证 和多方案比照,最终确定最正确施工方案,利用模拟视频或图片交底,交底过程方 便快捷.2、BIM 模拟施工方案在工程重难点施工方案、特殊施工工艺实施前,运用 BIM 系统三维模型进行 真实模拟,从中找出实施方案中的缺乏,并对实施方案进行修改,同时,可以模 拟多套施工方案进行专家比选,最终到达最正确施工方案,在施工过程中,通过施 工方案的三维模拟,给施工操作人员进行可视化交底,使施工难度降到最低,做 到施工前的有的放矢,保证施工质量与平安.3、BIM 模拟复杂工艺利用 BIM 软件的施工模拟功能模拟复杂工艺的关键工序,在三维视图中将施 工过程中有可能出现的问题进行梳理,形成动画或图片进行技术交底.4、BIM 模拟工程进度施工进度方案利用 project 进行编排,再将 project 的工程子项名称与模型 构件属性名称进行一一对应,导出后利用 Naviswork 进行可视化的施工进度模 拟,通过其 4D 〔三维模型加工程的开展时间〕仿真、动画和照片级效果制作功 能帮助对设计意图进1n寸」成果交付士模〕 口 一~\. 拟视痂或图片 , 行演示,对施工流程进行仿真,从而加深工程理解,提升可 预测性,可有效提升工程团队之间的协作效率.5、BIM 模拟平面布置通过 BIM 软件建立场地模型,对施工临建进行三维设计,并且将施工器械及 临时堆场等载入到场地模型中,利用 Navisworks 等软件进行动态的施工模拟, 保证各施工道路、堆场、大型机械设备位置的合理性,保证现场施工平面布置的 最优化,保证工程创立优质工程.6、BIM 辅助工程量计算〔1〕变更本钱计算BIM 施工图模型在施工阶段,可依据工程变更文件和图纸、专业深化设计文 件和图纸,进行同步更新；同时,随着工程的实际进展,完善模型中在施工图模 型中尚未精确完善的信息.更新频率应根据工作实际情况进行调整,以保证模型 在使用时为更新后的...
