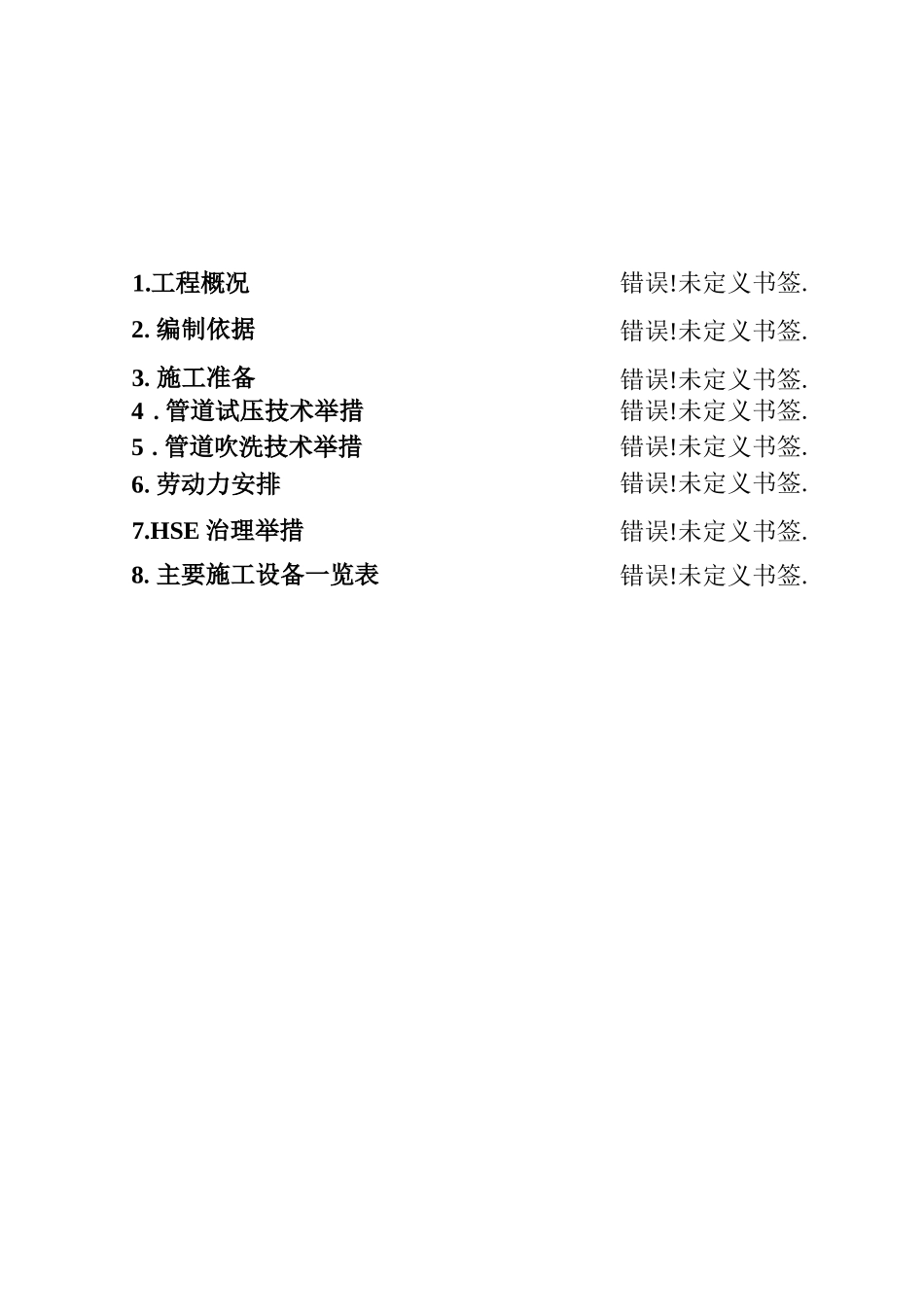

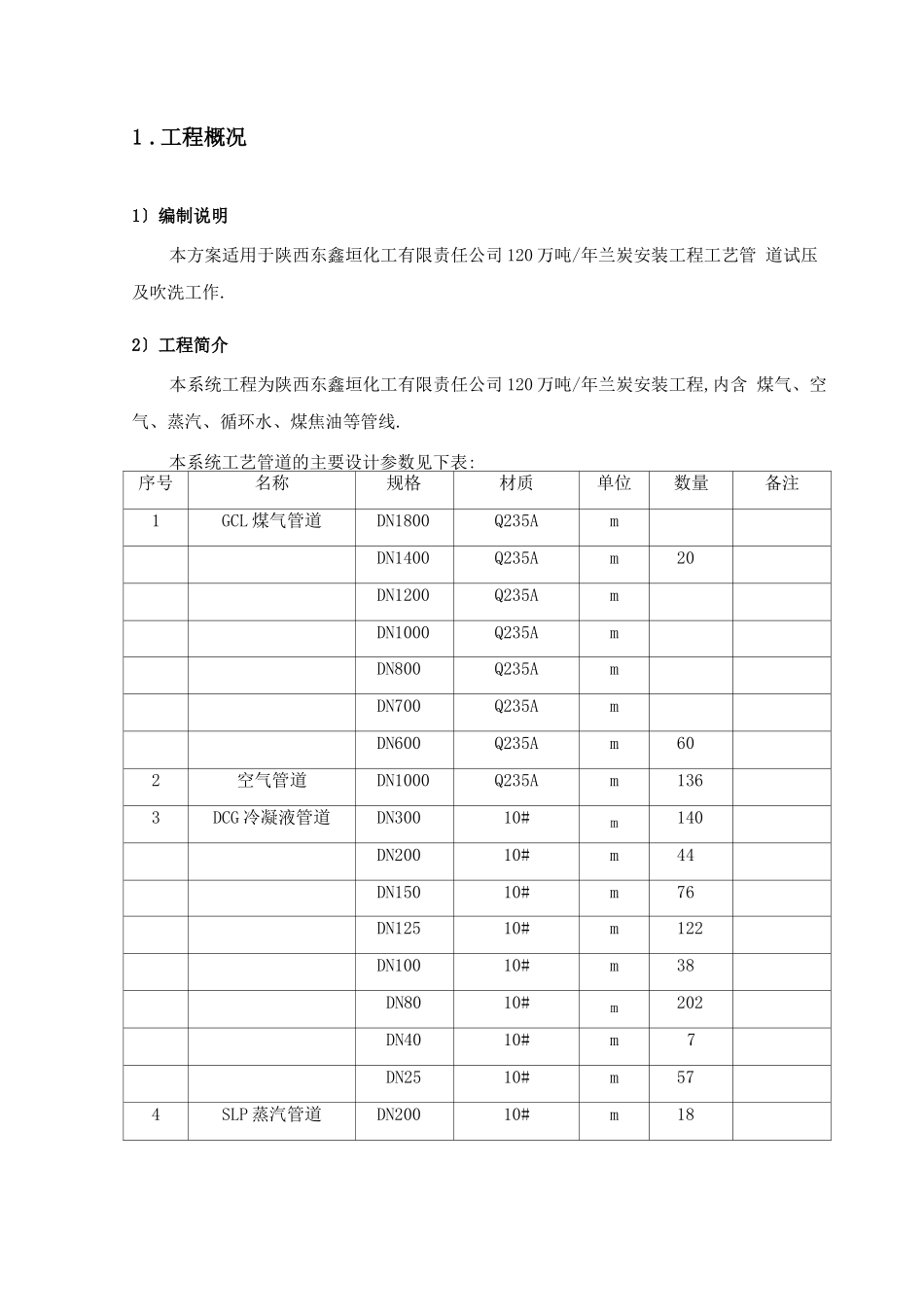

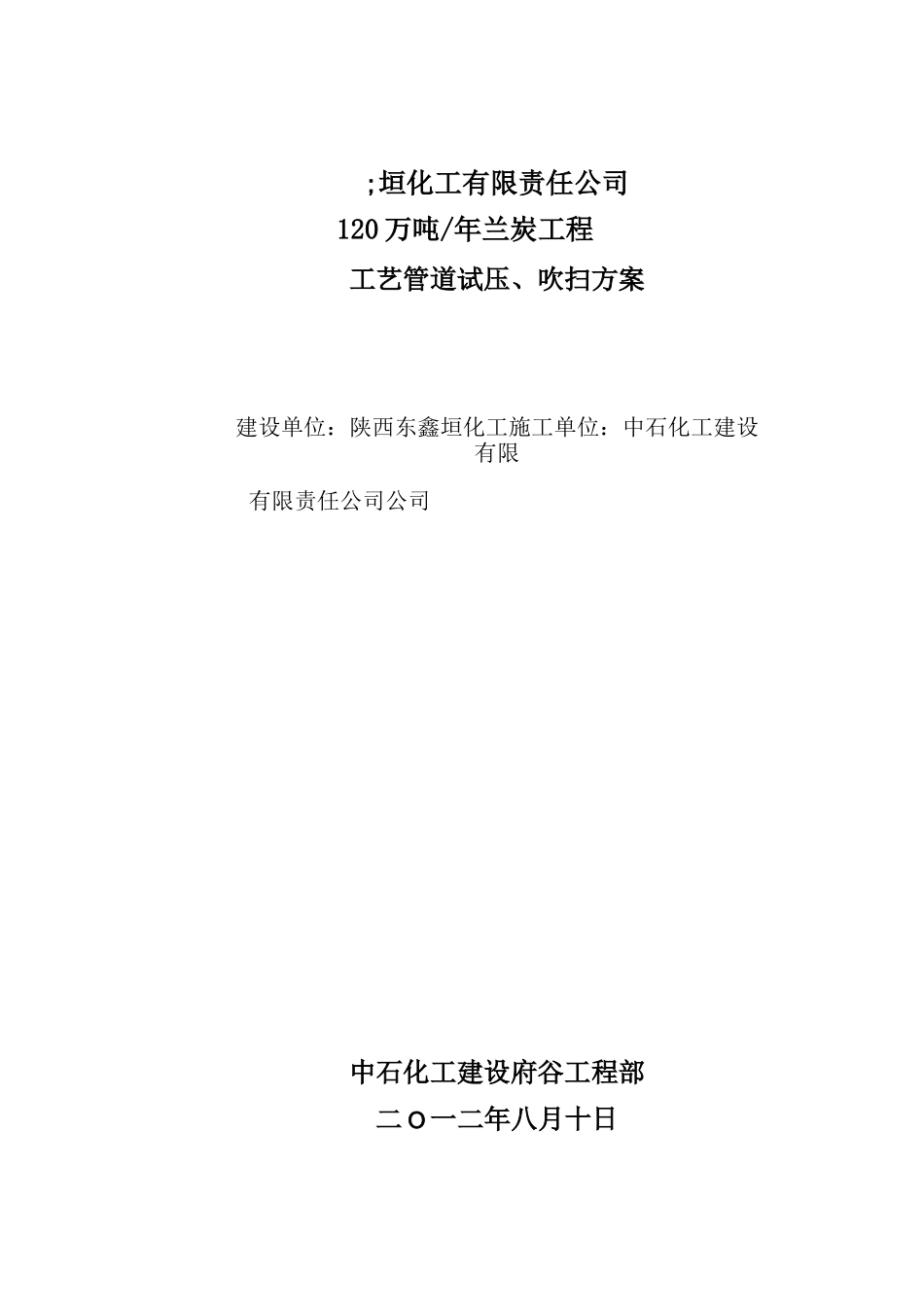

;垣化工有限责任公司120 万吨/年兰炭工程工艺管道试压、吹扫方案建设单位：陕西东鑫垣化工施工单位：中石化工建设有限有限责任公司公司 中石化工建设府谷工程部二 O 一二年八月十日4 .管道试压技术举措错误!未定义书签.5 .管道吹洗技术举措错误!未定义书签.错误!未定义书签.错误!未定义书签.6.劳动力安排1.工程概况7.HSE 治理举措2.编制依据3.施工准备错误!未定义书签.错误!未定义书签.错误!未定义书签.8.主要施工设备一览表错误!未定义书签.1 .工程概况1〕编制说明本方案适用于陕西东鑫垣化工有限责任公司 120 万吨/年兰炭安装工程工艺管 道试压及吹洗工作.2〕工程简介本系统工程为陕西东鑫垣化工有限责任公司 120 万吨/年兰炭安装工程,内含 煤气、空气、蒸汽、循环水、煤焦油等管线.本系统工艺管道的主要设计参数见下表:序号名称规格材质单位数量备注1GCL 煤气管道DN1800Q235AmDN1400Q235Am20DN1200Q235AmDN1000Q235AmDN800Q235AmDN700Q235AmDN600Q235Am602空气管道DN1000Q235Am1363DCG 冷凝液管道DN30010#m140DN20010#m44DN15010#m76DN12510#m122DN10010#m38DN8010#m202DN4010#m7DN2510#m574SLP 蒸汽管道DN20010#m18DN15010#m34DN12510#m68DN10010#m124DN8010#m369DN5010#m360DN4010#m215DN3210#m28DN2510#m1505WCS 循环上水DN500Q235Am174DN400Q235Am136DN300Q235Am200DN25010#m12DN5010#m1406WCR 循环回水DN700Q235Am110DN500Q235Am64DN400Q235Am2897WLS 低温上水管DN300Q235Am62DN15010#m728WLR 低温回水管DN300Q235Am6610#m1442 .编制依据1〕施工图纸；2〕?工业金属管道工程施工及验收标准?GB50235-97；3〕?石油化工钢制管道工程施工工艺标准?SH/T3517-20014〕?工业金属管道工程检验评定标准?GB50184-935〕?石油化工工程建设交工技术文件规定?SH3503-20016〕?石油化工施工平安技术规程?SH3505-19997〕陕西东鑫垣化工有限责任公司 120 万吨/年兰炭工程的有关程序文件；3 .施工准备1〕施工技术准备① 编制管道试压及吹洗的专项施工方案,并报总包、监理及业主批准.② 划分试压及吹洗的管道系统,并重新绘制带限制点和盲板的工艺流程图.③ 各种试验用工机具的型号、规格、数量齐全,并能保证连续施工作业的要求.④ 试验用压力表已经校验,并在周检期内,其精度不得低于级,表的满刻度值 应为被测最大压力的~2 倍,每个试压系统压力表不得少于两块.⑤ 符合试验要求的液体或气体已备齐.⑥ 对所有参与施工的人员进行技...
