工艺管道绝热施工方案VIP免费

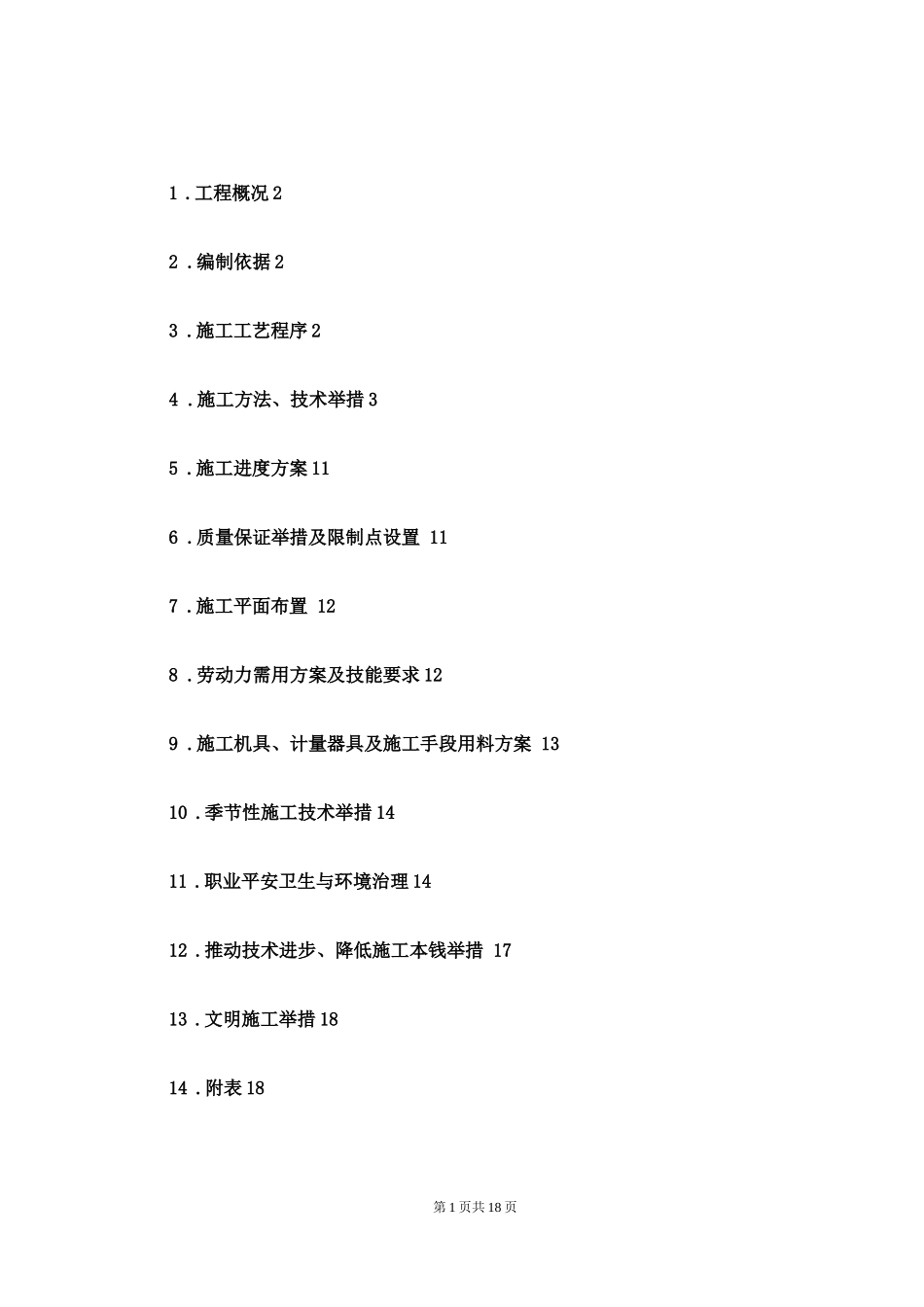

1 .工程概况 22 .编制依据 23 .施工工艺程序 24 .施工方法、技术举措 35 .施工进度方案 116 .质量保证举措及限制点设置 117 .施工平面布置 128 .劳动力需用方案及技能要求 129 .施工机具、计量器具及施工手段用料方案 1310 .季节性施工技术举措 1411 .职业平安卫生与环境治理 1412 .推动技术进步、降低施工本钱举措 1713 .文明施工举措 1814 .附表 18第 1 页共 18 页1 .工程概况上海巴斯夫联合异氰酸酯工程建在上海化学工业区内,建设单位是上海巴斯夫聚氨酯 ,总包单位是美国福陆、韩国大林、台湾钟鼎公司,监理单位是上海化工工程监 理,设计单位是韩国大林工业.其中工艺管道绝热的施工任务由我中国 化学工程第三建设公司承当,为了保证工程质量,精心组织施工,保证施工进度,特编制 此施工方案.1.2 主要实物工程量见下表：序号工号内容绝热层体积(m3)外保护层面积(m2)1A601管道绝热3510012A605管道绝热12936553A621管道绝热13932284A625管道绝热15537375A641管道绝热113806A615管道绝热53174147A501管道绝热430117878A503管道绝热426135589A541管道绝热173445410A645管道绝热6181646911A648管道绝热9727562 .编制依据2.1 1 讦工程保冷施工标准(GEN-0-TECH-SP-0002)2.2 IIP 工程保温施工标准(GEN-0-TECH-SP-0003)2.3 ?工业设备及管道绝热工程施工及验收标准?(GBJ126-89)2.4 ?石油化工施工平安技术规程?(SH3505-1999)3 .施工工艺程序管道强度试验一外表防腐层检查(不锈钢管外壁用铝箔包覆)一绝热材料检查 一绝热层施工一保冷管道防潮层施工一外保护层施工一竣工验收第 2 页共 18 页4 .施工方法、技术举措4.1 材料4.1.1 对原材料的要求：材料应优质、外观良好；呈化学惰性、不含硫、防腐、防虫、不 受热水和蒸汽的影响、对健康无害且不会腐蚀设备和管道〔即使在常温下长期浸泡〕；不 得使用含石棉的保温材料；不得使用以纸或其他易燃物为根底的绝热和保护层材料；金属 保护层密封剂、保冷材料用粘接剂和防潮层材料玛蹄脂中不得含有硅树脂.4.1.2 保温材料采用预制的纤维保温材料〔树脂粘接的矿纤维〕,应是从熔融状态处理成纤 维状的长纤维岩棉类.保温材料应根据制造商的标准尺寸供给,长、宽、厚的平均值不得 超过标准尺寸±3mm,材料的性能应符合 IIP 工程保温施工标准.4.1.3 保冷材料采用预制的聚异氰酸酯〔PIR〕,聚异氰酸酯应是不含 CFC 〔氟氯化碳〕、自 熄型聚异氰酸酯.材料的性能应...
