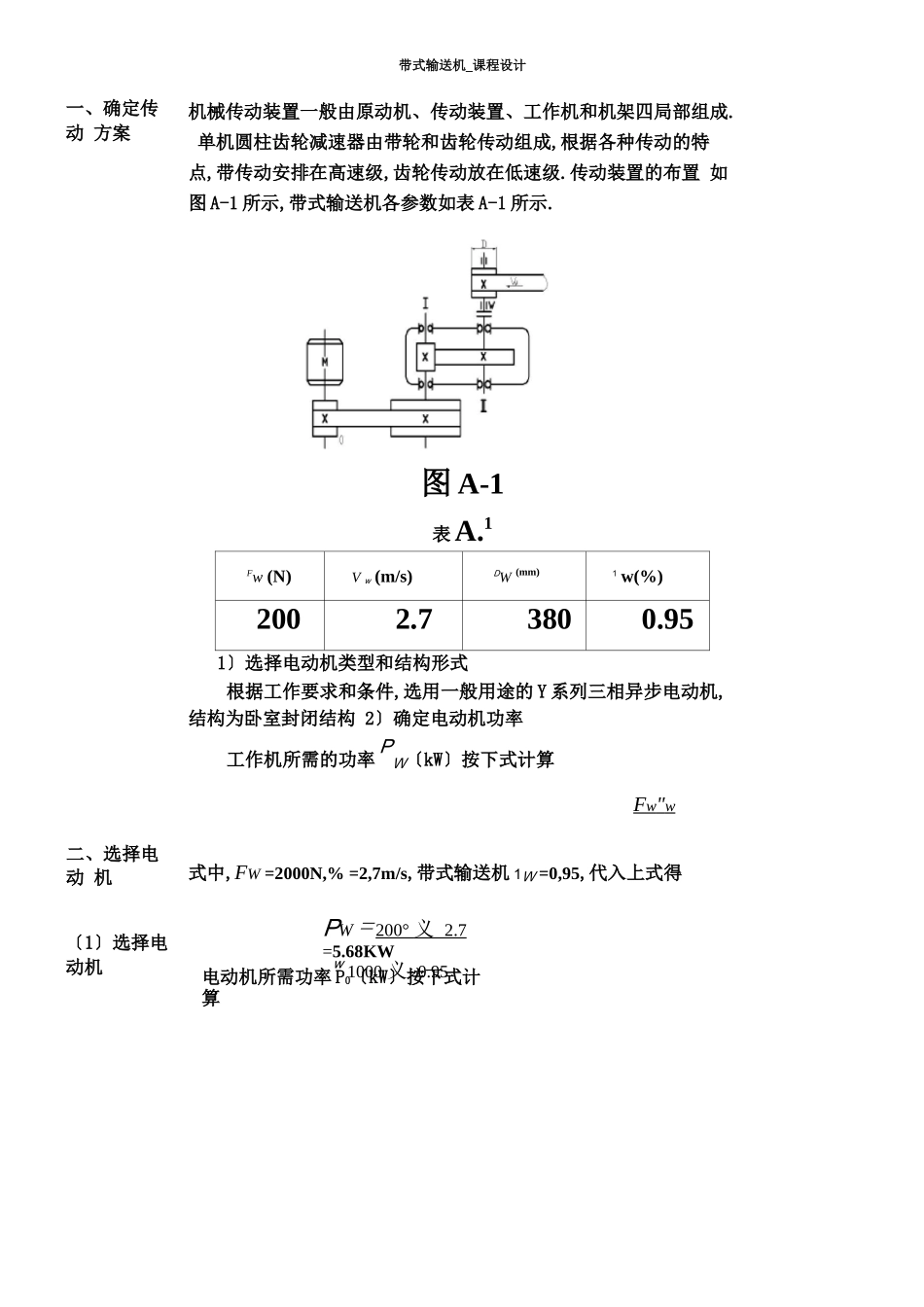

带式输送机课程设计带式输送机_课程设计设计项计算及说明果主要结带式输送机_课程设计机械传动装置一般由原动机、传动装置、工作机和机架四局部组成. 单机圆柱齿轮减速器由带轮和齿轮传动组成,根据各种传动的特 点,带传动安排在高速级,齿轮传动放在低速级.传动装置的布置 如图 A-1 所示,带式输送机各参数如表 A-1 所示.图 A-1表A.1Fw (N)V w (m/s)DW (mm)1 w(%)2002.73800.951〕选择电动机类型和结构形式根据工作要求和条件,选用一般用途的 Y 系列三相异步电动机,结构为卧室封闭结构 2〕确定电动机功率工作机所需的功率 PW〔kW〕按下式计算F w " w 式中,FW =2000N,% =2,7m/s,带式输送机 1W =0,95,代入上式得一、确定传动 方案二、选择电动 机〔1〕选择电 动机PW = 200° 义 2.7 =5.68KWw 1000 义 0.95电动机所需功率 P0〔kW〕按下式计算带式输送机_课程设计带式输送机_课程设计设 计 项 目计算及说明主要 结果由表 2-4 查的：V 带传动 H 带=0.96, 一对滚动轴承〞轴承=0.99,弹 性联轴器〞联轴器=0.99, 一对齿轮传动“齿轮=0.97,因此总效率 n为"印带"轴承"齿轮〞联轴器=0.96X0.97X0.992X0.99=0.904P0 = PW /n =5.68/0.904=6.28KW确定电动机额定功率 Pm (kW),使 Pm = (1〜1.3) x P0=6.28 x (1-1.3)=6.28〜8.164KW查表 2-1,取 Pm =7.5(kW)3)确定电动机转速工作机卷筒轴的转速 nW 为 “60 x 1000vn =wW 冗 D w=60x1000x2.7九 x 380=135.77r/min根据表 2-3 各类传动比的取值范围,取 V 带传动的传动比,带=2 ~ 4, 一级齿轮减速器?齿轮=3 ~ 5,传动装置的总传动比 i 总=6 ~ 20,故 电动机的转速可取范围为nm = i 总 nW = (6 ~ 20) x 135.77r/min=814.62 ~ 2715.4r/min 符合此转速要求的同步转速有 1000r/min,1500r/min 两种,考虑综 合因素,查表 2-1,选择同步转速为 1500r/min 的 Y 系列电动机 Y132M-4,其满载转速为 n m =1440r/min电动机参数见表 A-2A-2P =6.28KWPm =7.5KWnW =135.77r/m inY132M-4nm =1440r/minmi型号额定功率 /KW满载转速/r • min -1额定转矩最大转矩Y132M-47.514402.22.2-5 -带式输送机_课程设计带式输送机_课程设计设计工程〔 2 〕 计 算 传 动 装 置 的 总 传 动 比 并 分 配 各 级 传 动比⑶ 计 算 传 动 装 置 的 运 动 参 数 和 动力参数1〕传动装置的总传动比为...
