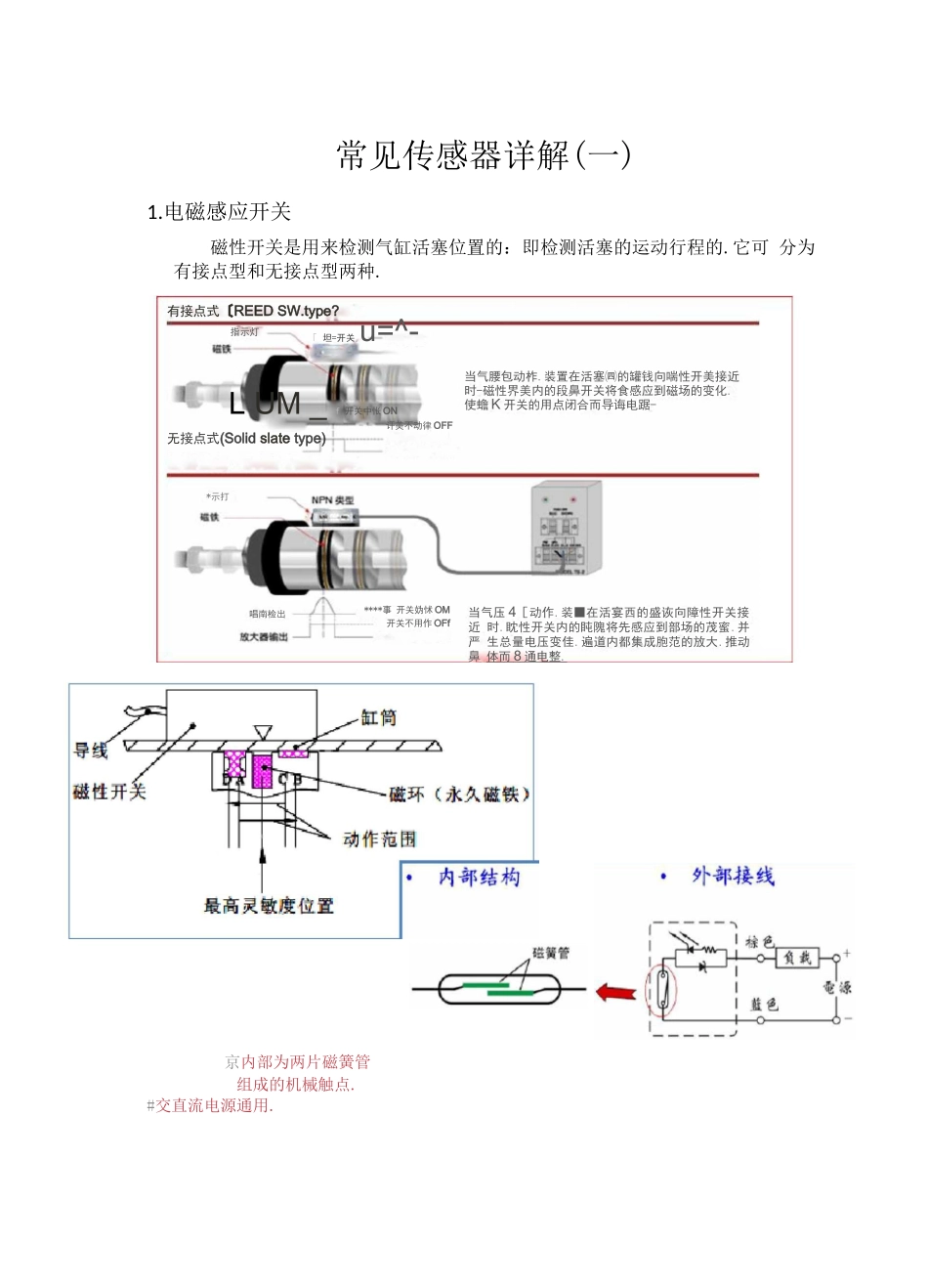

常见传感器详解(一)1.电磁感应开关磁性开关是用来检测气缸活塞位置的：即检测活塞的运动行程的.它可 分为有接点型和无接点型两种.京内部为两片磁簧管组成的机械触点.#交直流电源通用.有接点式〔REED SW.type?*示打唱南检出指示灯****事 开关妫怵 OM 开关不用作 OFf当气腰包动柞.装置在活塞㈣的罐钱向喘性开美接近 时-磁性界美内的段鼻开关将食感应到磁场的变化.使蟾 K 开关的用点闭合而导诲电踞-当气压 4［动作.装■在活宴西的盛诙向障性开关接近 时.眈性开关内的盹隗将先感应到部场的茂蜜.并严 生总量电压变佳.遍道内都集成胞范的放大.推动鼻 体而 8 通电整 . 「 坦=开关 u=^-L UM _ f 开关中怅 ON讦美不动律 OFF 无接点式(Solid slate type)其根本原理为：当随气缸移动的磁环靠近感应开关时,感应开关的两 根磁簧片被磁化而使触点闭合,产生电信号；当磁环离开磁性开关后,舌簧 片失磁,触点断开,电信号消失.这样可以检测到气缸的活塞位置从而限制 相应的电磁阀动作.下列图为安装步骤：步建 T 将气压缸的活震推到瞒点的位置.步模 2 将稔性开关紧贴气压也壁向前滑行.ON 附 作一记号.步骗 3 继续滑行至磁性开关 OFF 后, 停止向前滑行.步暹 4 倒退滑忏特塔性开关再度 ON 时做一记号.步理 5 选荫个记号中间的位置即为最正确装置位置.1 电感式接近传感器的原理电感式接近开关是由三局部组成：振荡器, 开关电路、放大输出电路.振荡器产生一个交变 磁场.当金属目标接近磁场,在感应距离内,就 会导致振荡减弱,还有停振.振荡器的振荡和停 止振荡的变化经后级放大电路处理后转换成开 关信号,触发驱动限制装置,从而到达目的非接 触检测.2 电容式接近传感器的原理：电容式接近传感器是由高频振荡器和放大 器,由传感器探测面和一个电容器之间的外表构 成,参与震荡回路工作.当遇到物体接近传感器 检测电路时,电容产生变化,使高频振荡器的振 荡.振荡和停止这两种状态的振动换为电信号再 由放大器转化成二进制开关信号.这就是电容式 接近开关原理.3 线性接近传感器的原理线性接近传感器是一种属于金属感应的线性 器件,接通电源后,在传感器的感应面将产生一 个交变磁场,当金属物体接近此感应面时,金属 中那么产生涡流而吸取了振荡器的能量,使振荡器 输出幅度线性衰减,然后根据衰减量的变化来完成 无接触检测物体的目的.4 霍尔接近开关工作原理当一块通有电流的金属或半导体薄片垂直地 放在磁场...
