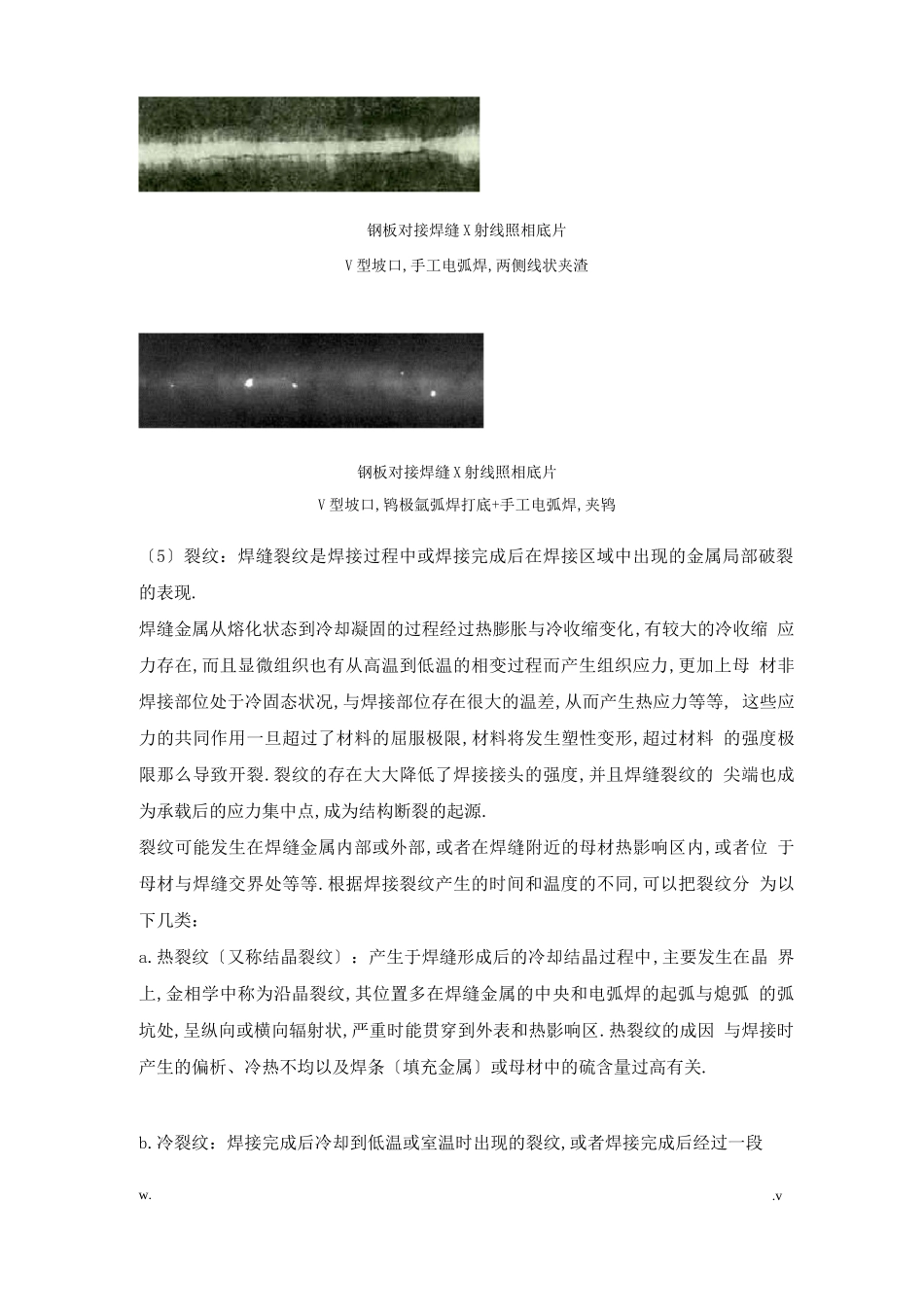

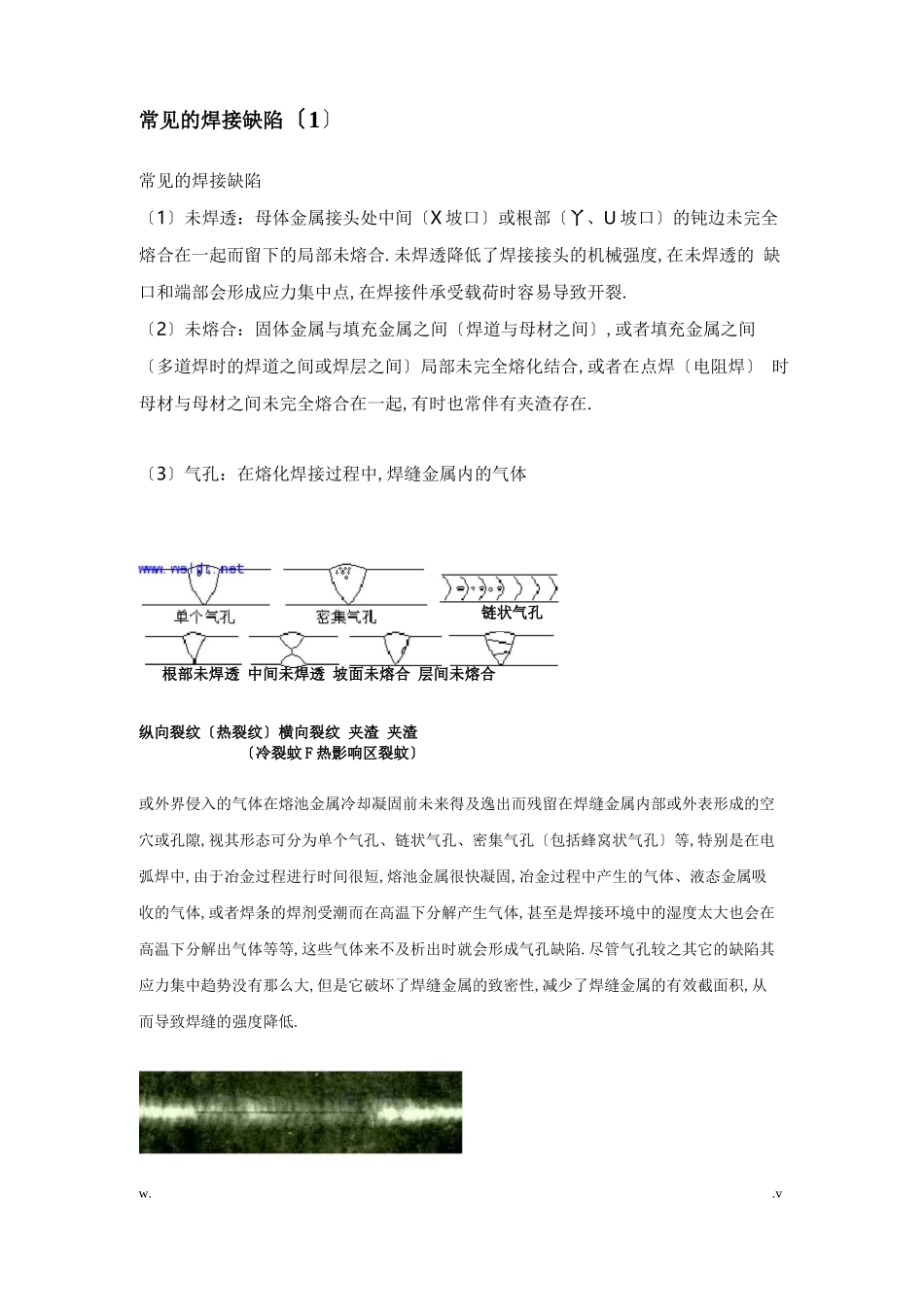

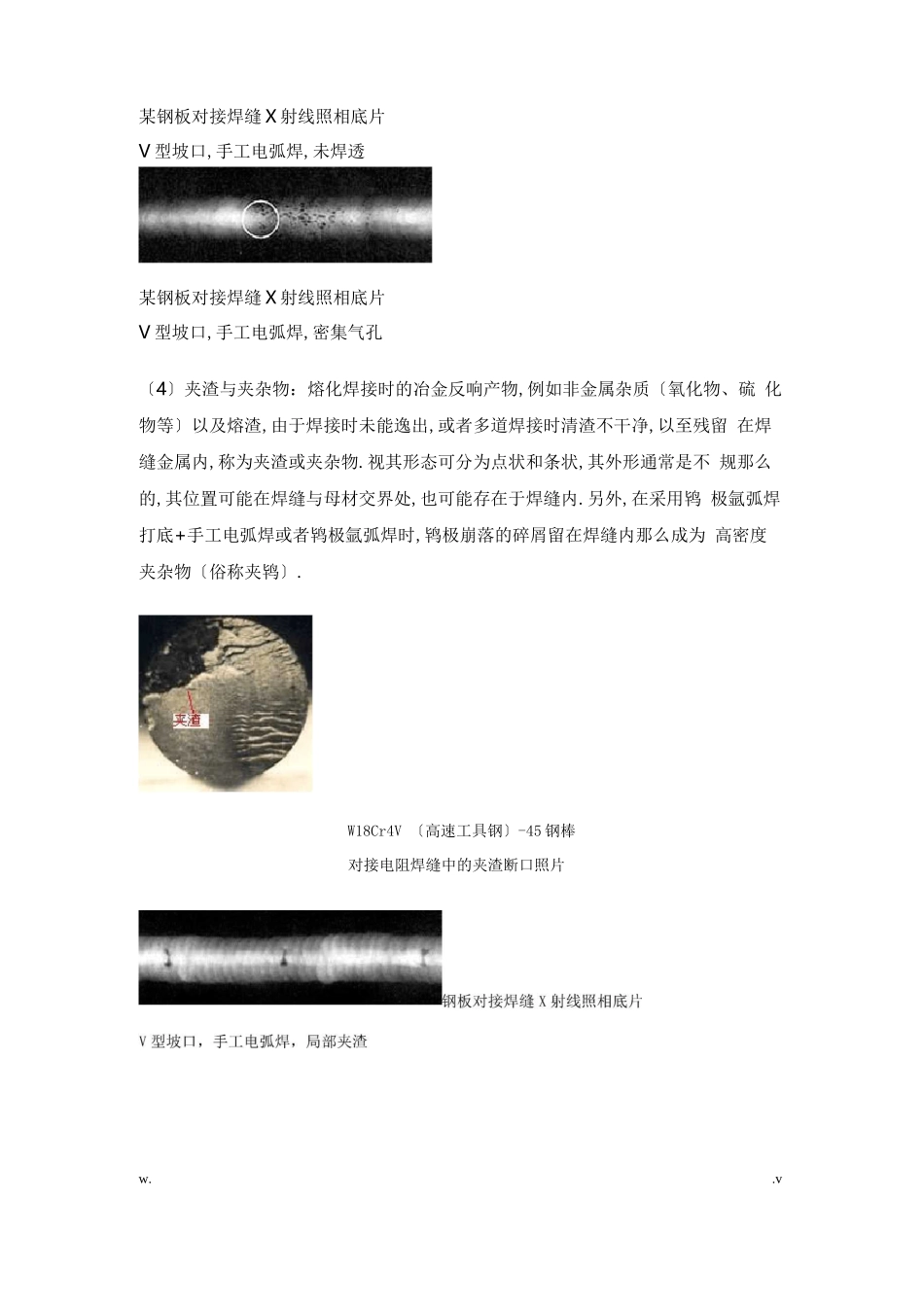

常见的焊接缺陷〔1〕常见的焊接缺陷〔1〕未焊透：母体金属接头处中间〔X 坡口〕或根部〔丫、U 坡口〕的钝边未完全 熔合在一起而留下的局部未熔合.未焊透降低了焊接接头的机械强度,在未焊透的 缺口和端部会形成应力集中点,在焊接件承受载荷时容易导致开裂.〔2〕未熔合：固体金属与填充金属之间〔焊道与母材之间〕,或者填充金属之间 〔多道焊时的焊道之间或焊层之间〕局部未完全熔化结合,或者在点焊〔电阻焊〕 时母材与母材之间未完全熔合在一起,有时也常伴有夹渣存在.〔3〕气孔：在熔化焊接过程中,焊缝金属内的气体纵向裂纹〔热裂纹〕横向裂纹 夹渣 夹渣〔冷裂蚊 F 热影响区裂蚊〕或外界侵入的气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或外表形成的空 穴或孔隙,视其形态可分为单个气孔、链状气孔、密集气孔〔包括蜂窝状气孔〕等,特别是在电 弧焊中,由于冶金过程进行时间很短,熔池金属很快凝固,冶金过程中产生的气体、液态金属吸 收的气体,或者焊条的焊剂受潮而在高温下分解产生气体,甚至是焊接环境中的湿度太大也会在 高温下分解出气体等等,这些气体来不及析出时就会形成气孔缺陷.尽管气孔较之其它的缺陷其 应力集中趋势没有那么大,但是它破坏了焊缝金属的致密性,减少了焊缝金属的有效截面积,从 而导致焊缝的强度降低.w..v链状气孔根部未焊透 中间未焊透 坡面未熔合 层间未熔合某钢板对接焊缝 X 射线照相底片V 型坡口,手工电弧焊,未焊透某钢板对接焊缝 X 射线照相底片V 型坡口,手工电弧焊,密集气孔〔4〕夹渣与夹杂物：熔化焊接时的冶金反响产物,例如非金属杂质〔氧化物、硫 化物等〕以及熔渣,由于焊接时未能逸出,或者多道焊接时清渣不干净,以至残留 在焊缝金属内,称为夹渣或夹杂物.视其形态可分为点状和条状,其外形通常是不 规那么的,其位置可能在焊缝与母材交界处,也可能存在于焊缝内.另外,在采用鸨 极氩弧焊打底+手工电弧焊或者鸨极氩弧焊时,鸨极崩落的碎屑留在焊缝内那么成为 高密度夹杂物〔俗称夹鸨〕.W18Cr4V 〔高速工具钢〕-45 钢棒w..v对接电阻焊缝中的夹渣断口照片钢板对接焊缝 X 射线照相底片V 型坡口,手工电弧焊,两侧线状夹渣V 型坡口,鸨极氩弧焊打底+手工电弧焊,夹鸨〔5〕裂纹：焊缝裂纹是焊接过程中或焊接完成后在焊接区域中出现的金属局部破裂 的表现.焊缝金属从熔化状态到冷却凝固的过程经过热膨胀与冷收缩变化,有较大的冷收缩 应力存在,而且显微组织也有从高温到低温的相变...
