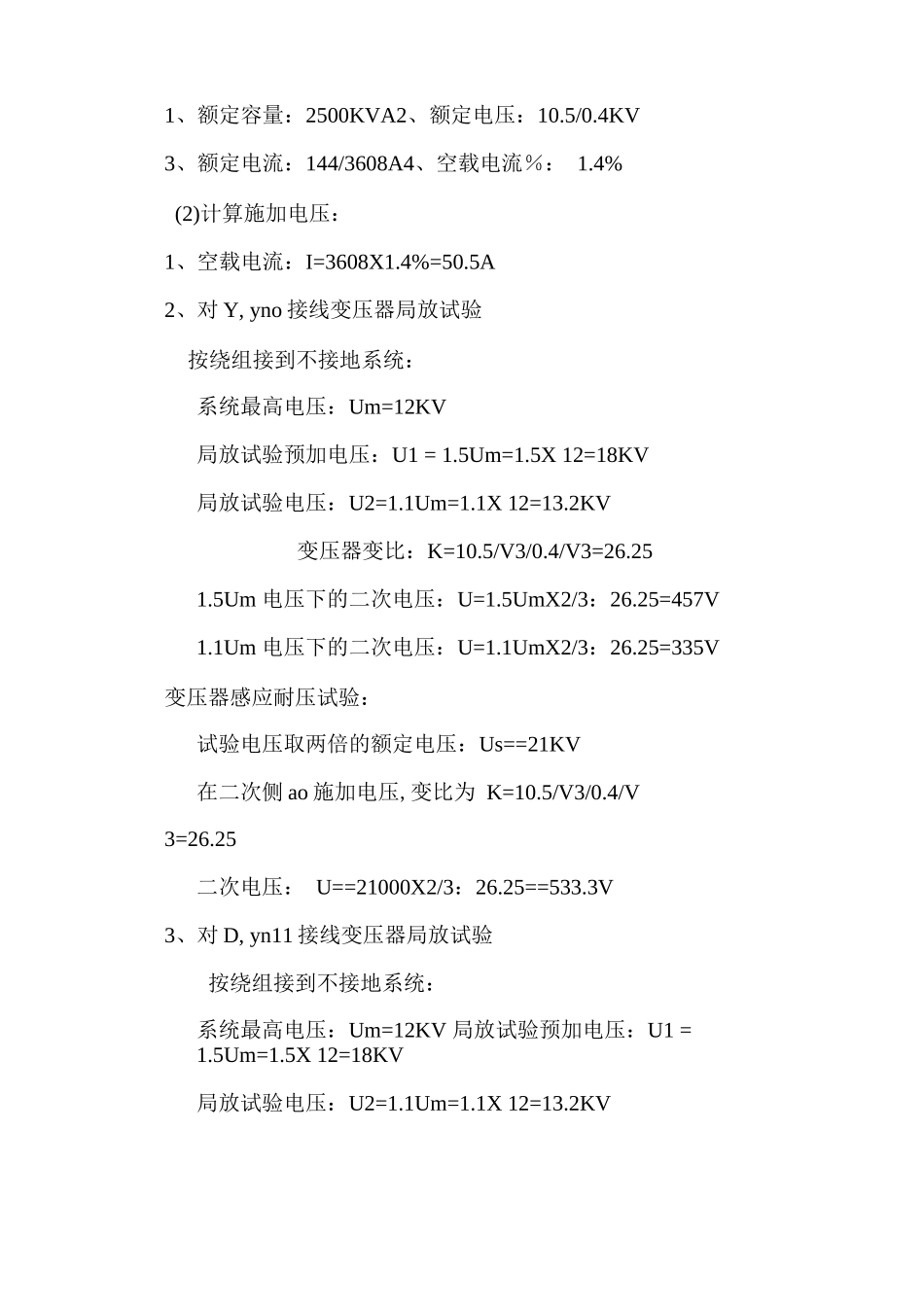

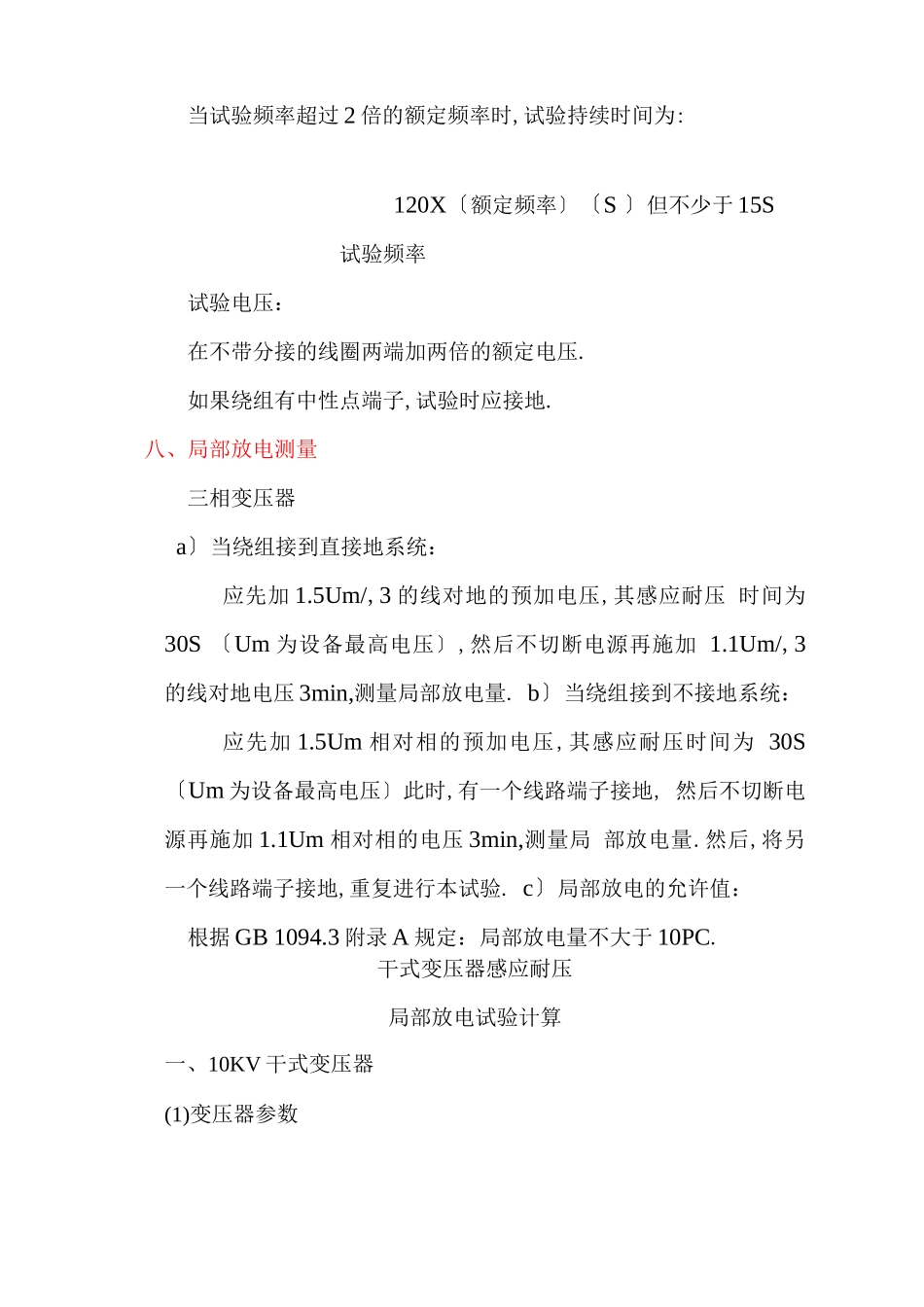

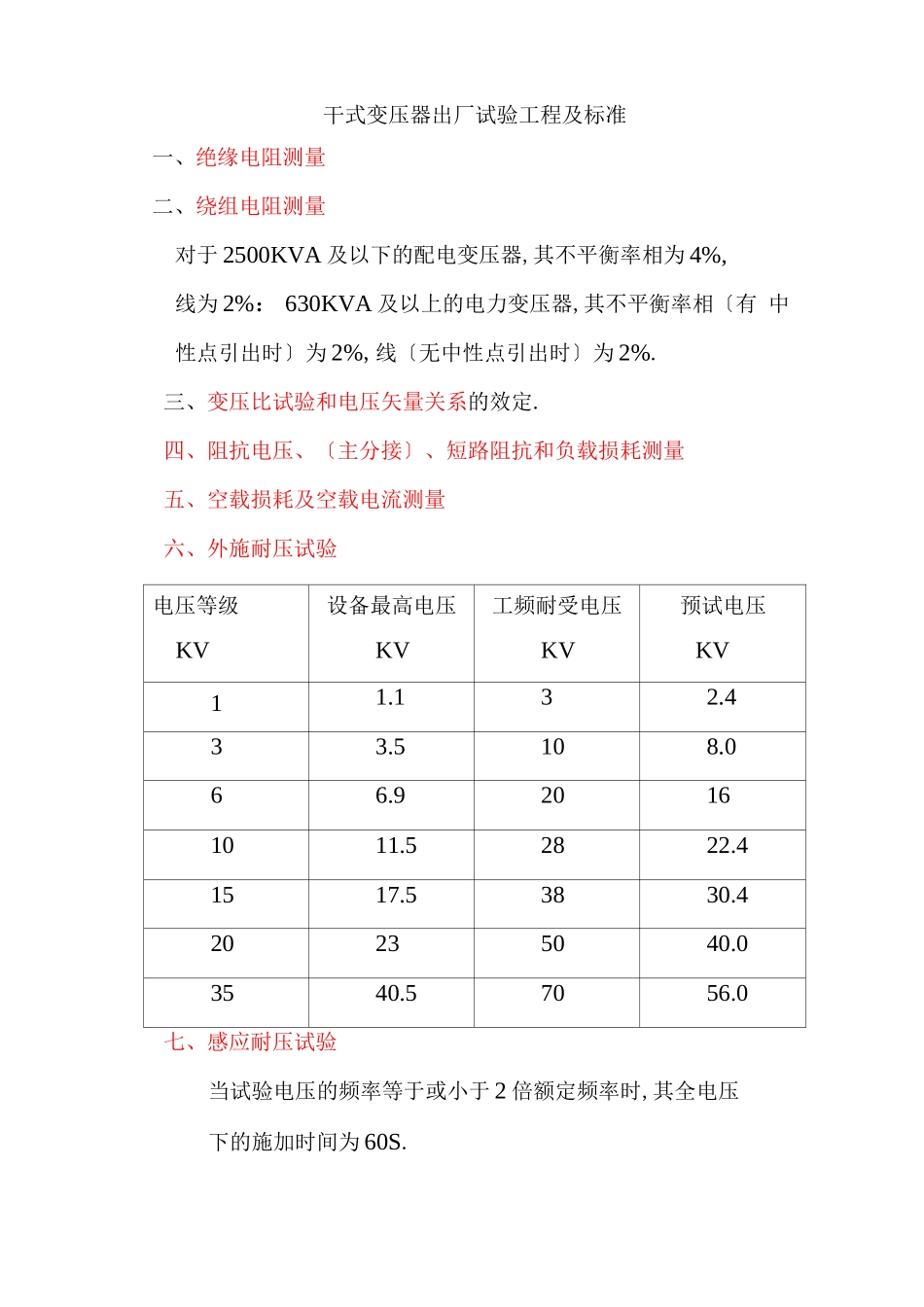

干式变压器出厂试验工程及标准一、绝缘电阻测量二、绕组电阻测量对于 2500KVA 及以下的配电变压器,其不平衡率相为 4%,线为 2%： 630KVA 及以上的电力变压器,其不平衡率相〔有 中性点引出时〕为 2%,线〔无中性点引出时〕为 2%.三、变压比试验和电压矢量关系的效定.四、阻抗电压、〔主分接〕、短路阻抗和负载损耗测量五、空载损耗及空载电流测量六、外施耐压试验电压等级KV设备最高电压KV工频耐受电压KV预试电压KV11.132.433.5108.066.920161011.52822.41517.53830.420235040.03540.57056.0七、感应耐压试验当试验电压的频率等于或小于 2 倍额定频率时,其全电压下的施加时间为 60S.当试验频率超过 2 倍的额定频率时,试验持续时间为:120X〔额定频率〕〔S 〕但不少于 15S试验频率试验电压：在不带分接的线圈两端加两倍的额定电压.如果绕组有中性点端子,试验时应接地.八、局部放电测量三相变压器a〕当绕组接到直接地系统：应先加 1.5Um/,3 的线对地的预加电压,其感应耐压 时间为30S 〔Um 为设备最高电压〕,然后不切断电源再施加 1.1Um/,3的线对地电压 3min,测量局部放电量. b〕当绕组接到不接地系统：应先加 1.5Um 相对相的预加电压,其感应耐压时间为 30S 〔Um 为设备最高电压〕此时,有一个线路端子接地, 然后不切断电源再施加 1.1Um 相对相的电压 3min,测量局 部放电量.然后,将另一个线路端子接地,重复进行本试验. c〕局部放电的允许值：根据 GB 1094.3 附录 A 规定：局部放电量不大于 10PC.干式变压器感应耐压局部放电试验计算一、10KV 干式变压器(1)变压器参数1、额定容量：2500KVA2、额定电压：10.5/0.4KV3、额定电流：144/3608A4、空载电流％： 1.4%(2)计算施加电压：1、空载电流：I=3608X1.4%=50.5A2、对 Y, yno 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压：U1 = 1.5Um=1.5X 12=18KV局放试验电压：U2=1.1Um=1.1X 12=13.2KV变压器变比：K=10.5/V3/0.4/V3=26.251.5Um 电压下的二次电压：U=1.5UmX2/3：26.25=457V1.1Um 电压下的二次电压：U=1.1UmX2/3：26.25=335V变压器感应耐压试验：试验电压取两倍的额定电压：Us==21KV在二次侧 ao 施加电压,变比为 K=10.5/V3/0.4/V3=26.25二次电压： U==21000X2/3：26.25==533.3V3、对 D, yn11 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV 局放试验预加电压：U1 = 1.5Um=1.5X 12=18KV...
