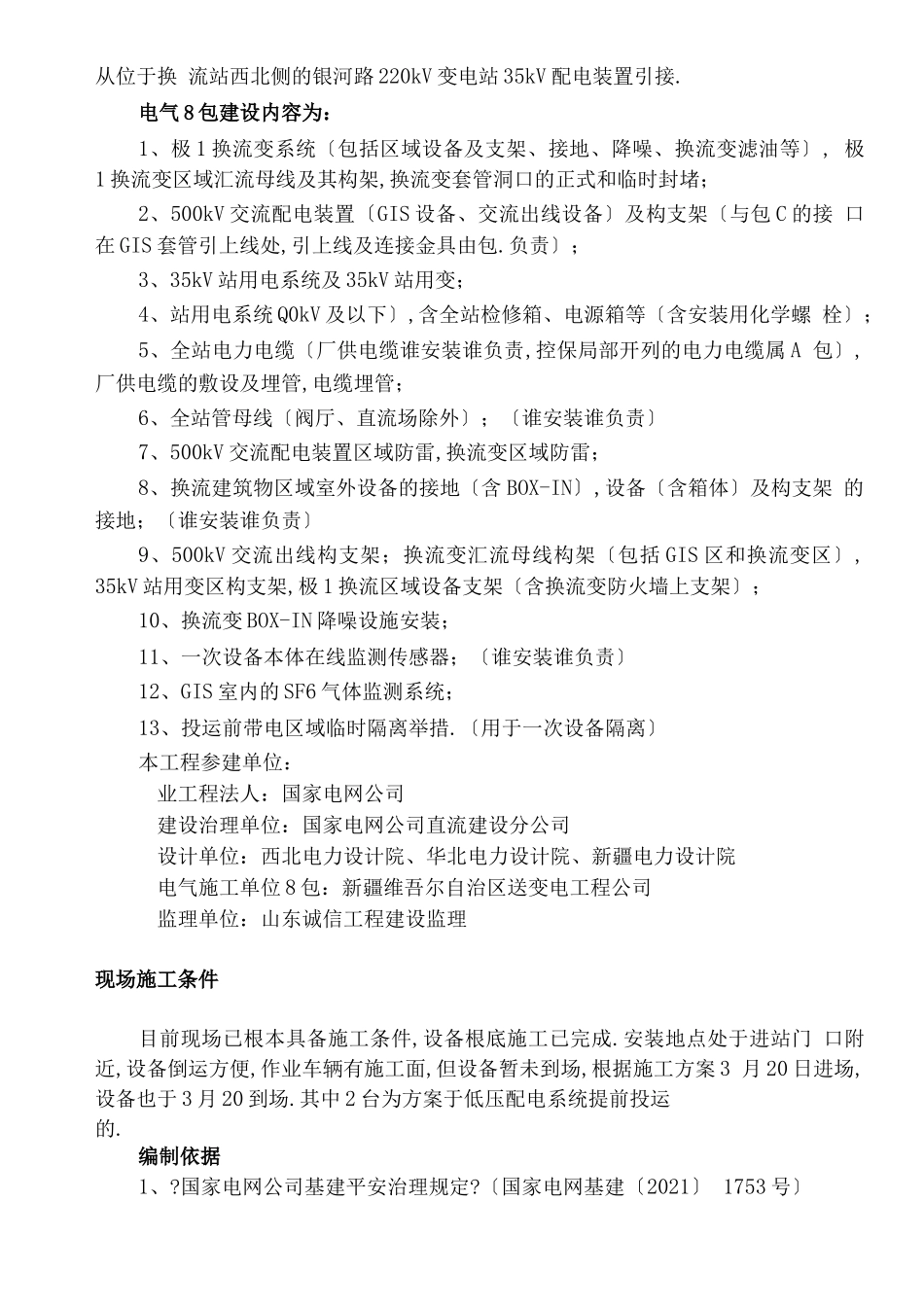

第一章概述工程建设概况新建哈密南±800kV 换流站位于哈密市的南偏西的山上平原,地形较为平坦 开阔,距离哈密市约 24km,站址西侧、为大南湖乡道及 S235 省道〔哈罗公路〕, 站址西南距大南湖村约 3km,站址南侧约为在建的哈密罗布泊铁路〜,全站占地面 积万平方米.本期 6 回 500 卜丫出线均连接至周围电厂.站址位于山上平原,局部 分布有微丘,目前场地为戈壁滩,地表覆盖一层碎石,无植被生长.场地西侧为 昭诺尔河.直流双极额定输送功率为 8000MW.±800kV 直流双极线路一回、接地极出线 1 回.换流变压器：全站 24 台工作换流变压器,4 台备用换流变,共计 28 台. 平波电抗器：每极平波电抗器电感值按 300mH 考虑.平波电抗器为干式绝缘,每 极设 6 台平波电抗器,采用“分置于极母线与中性母线〞安装方式,每台平抗电 感值 50mH.直流滤波器：按每极 2 组双调谐直流滤波器组并联考虑,两组直流滤 波器上下压侧均共用一台隔离开关.750kV 交流出线：远期 6 回,其中至 750kV 哈密变 2 回、750 热吐鲁番变 2 回、750 热哈密南变 2 回；本期 4 回,其中 750kV 哈密变 2 回、750kV 哈密南变 2 回.交流500kV 出线：远期 6 回〔不堵死远景扩 建 2 回的可能性〕、本期 6 回,均为电源进线.交流 750kV 和交流 500kV 之间设 两台 750/500kV 联络变压器,每台联络变压器容量为2100MVA.500kV 交流滤波 器及高压并联电容器：500kV 交流滤波器及高压并联电容器总容量 3880Mvar,分 为 4 大组、16 小组,其中,5 小组为并联电容器、11 小组为滤波 器 〔 4 小 组 BP11/13 、 4 小 组 HP24/36 、 3 小 组 HP3 〕 , 电 容 器 每 小 组 容 量270Mvar,滤波器每小组容量 230Mvar.高压并联电抗器：远期在每回至吐鲁番 750kV出线侧预留 1X420Mvar 高压并联电抗器位置,本期在换流站母线配置 1X420Mvar 750kV 高压并联电抗 器.低压无功补偿：远期在每台联络变压器低压侧预留 4 组低抗和 4 组电容器位 置.本期在每台联络变低压侧装设 2X120Mvar 低压电抗器和 3 组120Mvar 低压 电容器.站用电源：全站考虑三回独立电源,其中在站内设置二台63kV/10kV 站 用降压变,分别接入每台 750/500kV 联络变压器低压侧母线.另外一回从位于换 流站西北侧的银河路 220kV 变电站 35kV 配电装置引接.电气 8 包建设内容为：1、极 1 换流变系统〔包括区域设备及支架、接地...
