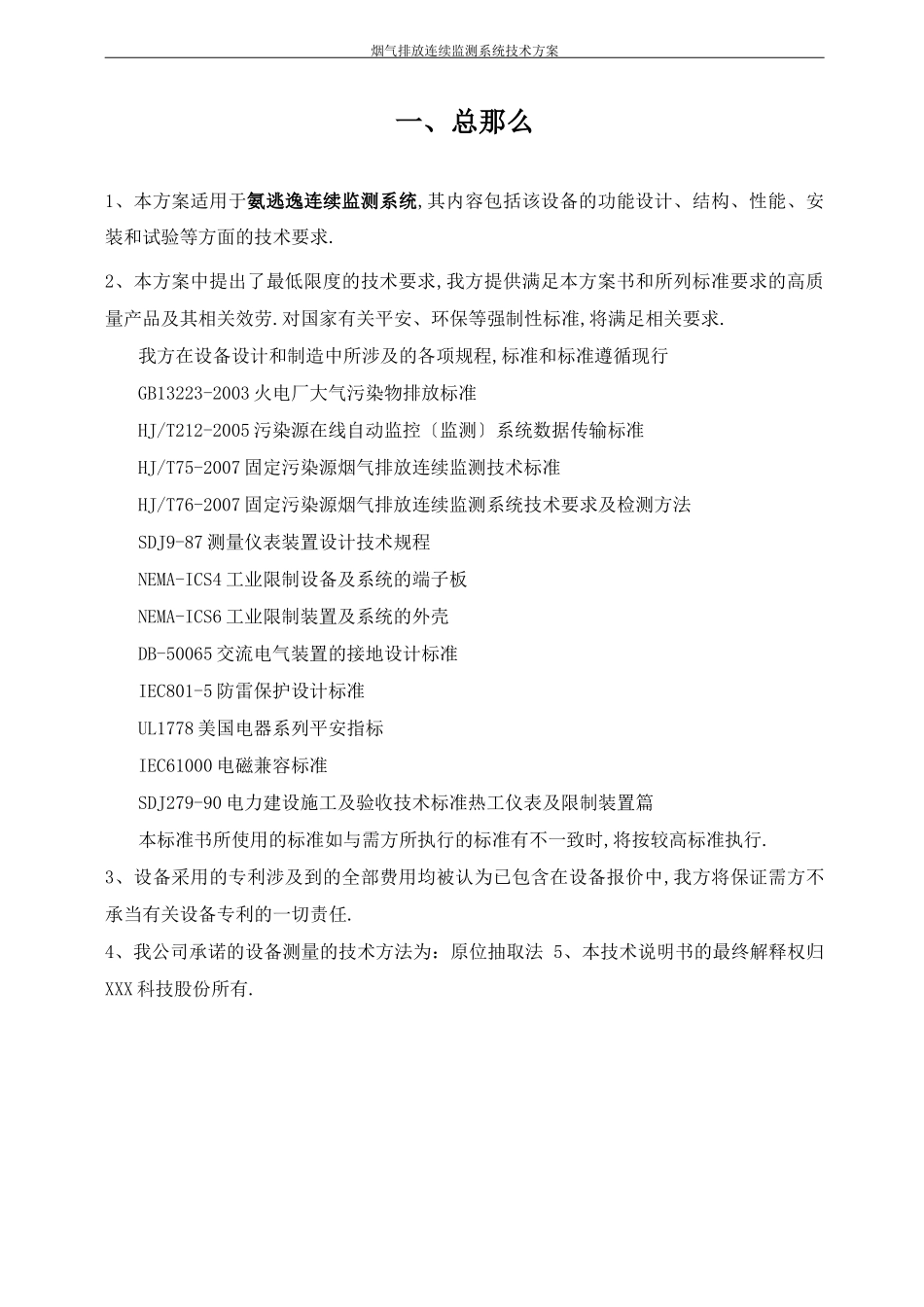

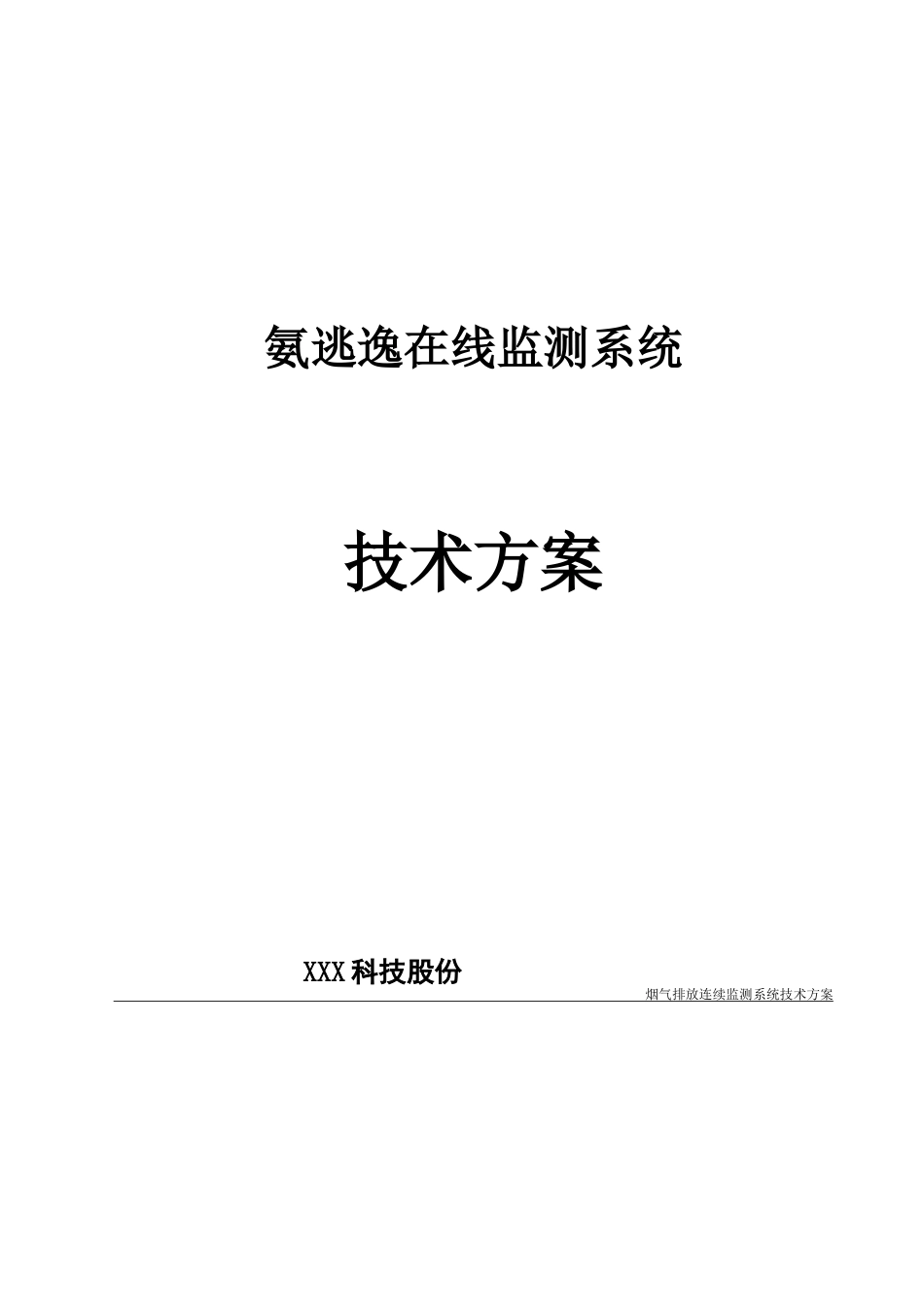

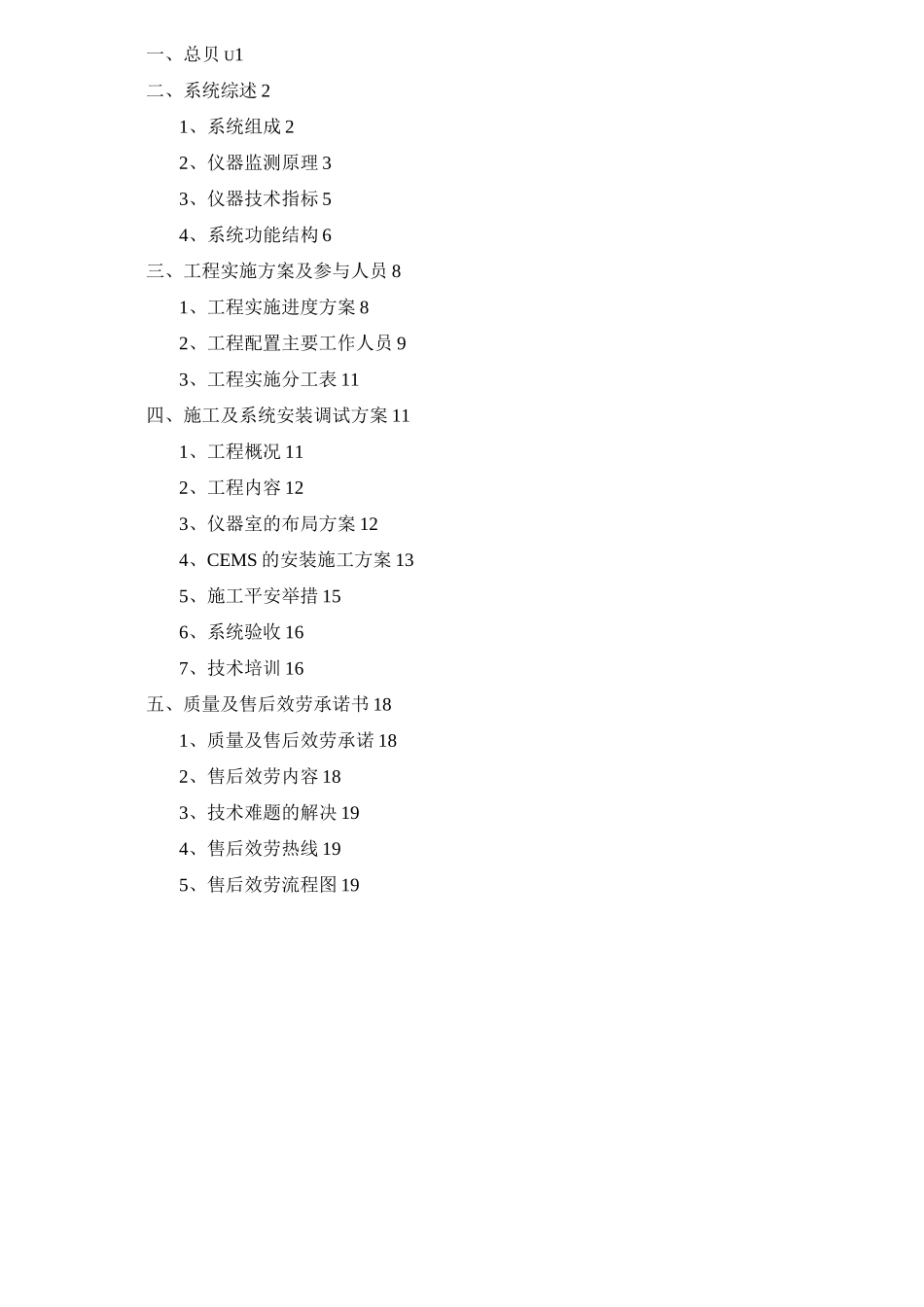

氨逃逸在线监测系统技术方案XXX 科技股份烟气排放连续监测系统技术方案一、总贝 U1二、系统综述 21、系统组成 22、仪器监测原理 33、仪器技术指标 54、系统功能结构 6三、工程实施方案及参与人员 81、工程实施进度方案 82、工程配置主要工作人员 93、工程实施分工表 11四、施工及系统安装调试方案 111、工程概况 112、工程内容 123、仪器室的布局方案 124、CEMS 的安装施工方案 135、施工平安举措 156、系统验收 167、技术培训 16五、质量及售后效劳承诺书 181、质量及售后效劳承诺 182、售后效劳内容 183、技术难题的解决 194、售后效劳热线 195、售后效劳流程图 19烟气排放连续监测系统技术方案一、总那么1、本方案适用于氨逃逸连续监测系统,其内容包括该设备的功能设计、结构、性能、安 装和试验等方面的技术要求.2、本方案中提出了最低限度的技术要求,我方提供满足本方案书和所列标准要求的高质 量产品及其相关效劳.对国家有关平安、环保等强制性标准,将满足相关要求.我方在设备设计和制造中所涉及的各项规程,标准和标准遵循现行GB13223-2003 火电厂大气污染物排放标准HJ/T212-2005 污染源在线自动监控〔监测〕系统数据传输标准HJ/T75-2007 固定污染源烟气排放连续监测技术标准HJ/T76-2007 固定污染源烟气排放连续监测系统技术要求及检测方法SDJ9-87 测量仪表装置设计技术规程NEMA-ICS4 工业限制设备及系统的端子板NEMA-ICS6 工业限制装置及系统的外壳DB-50065 交流电气装置的接地设计标准IEC801-5 防雷保护设计标准UL1778 美国电器系列平安指标IEC61000 电磁兼容标准SDJ279-90 电力建设施工及验收技术标准热工仪表及限制装置篇本标准书所使用的标准如与需方所执行的标准有不一致时,将按较高标准执行.3、设备采用的专利涉及到的全部费用均被认为已包含在设备报价中,我方将保证需方不 承当有关设备专利的一切责任.4、我公司承诺的设备测量的技术方法为：原位抽取法 5、本技术说明书的最终解释权归XXX 科技股份所有.烟气排放连续监测系统技术方案1、系统组成YSB 型氨逃逸连续监测系统〔以下简称本系统〕是将由：气态污染物〔NH3〕监测子 系统、反吹校准限制系统组成.通过采样测定烟气中上述监测工程的实时数据,并将分析 的数据通过 4-20mA 信号实时传送给 DCS 系统.本系统能自动连续监测：NH3 浓度,本系 统运行数据采集率将不低于 95%,监测数据合格率大于 90%.1.1 系统结构示意图1.2 系...
