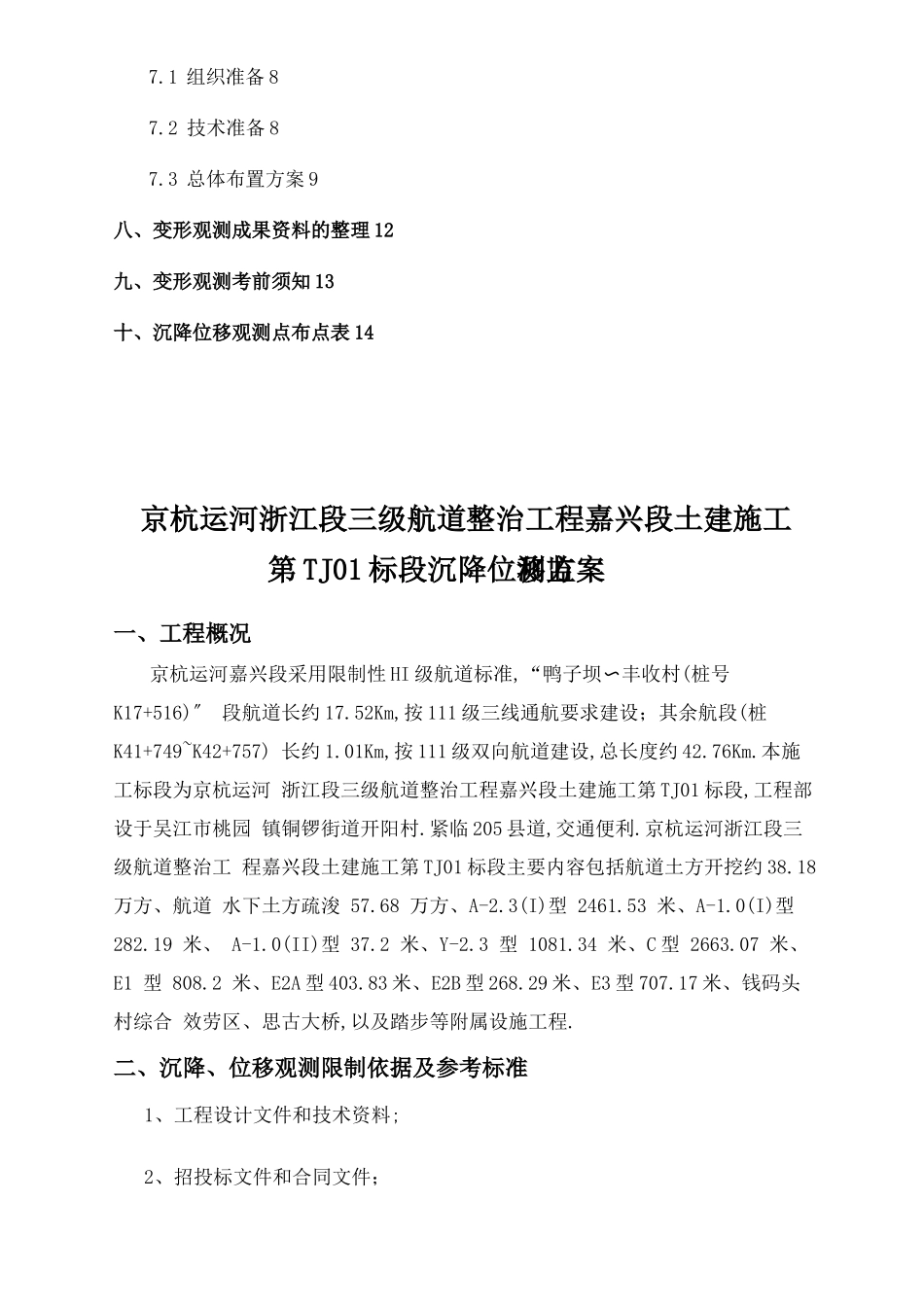

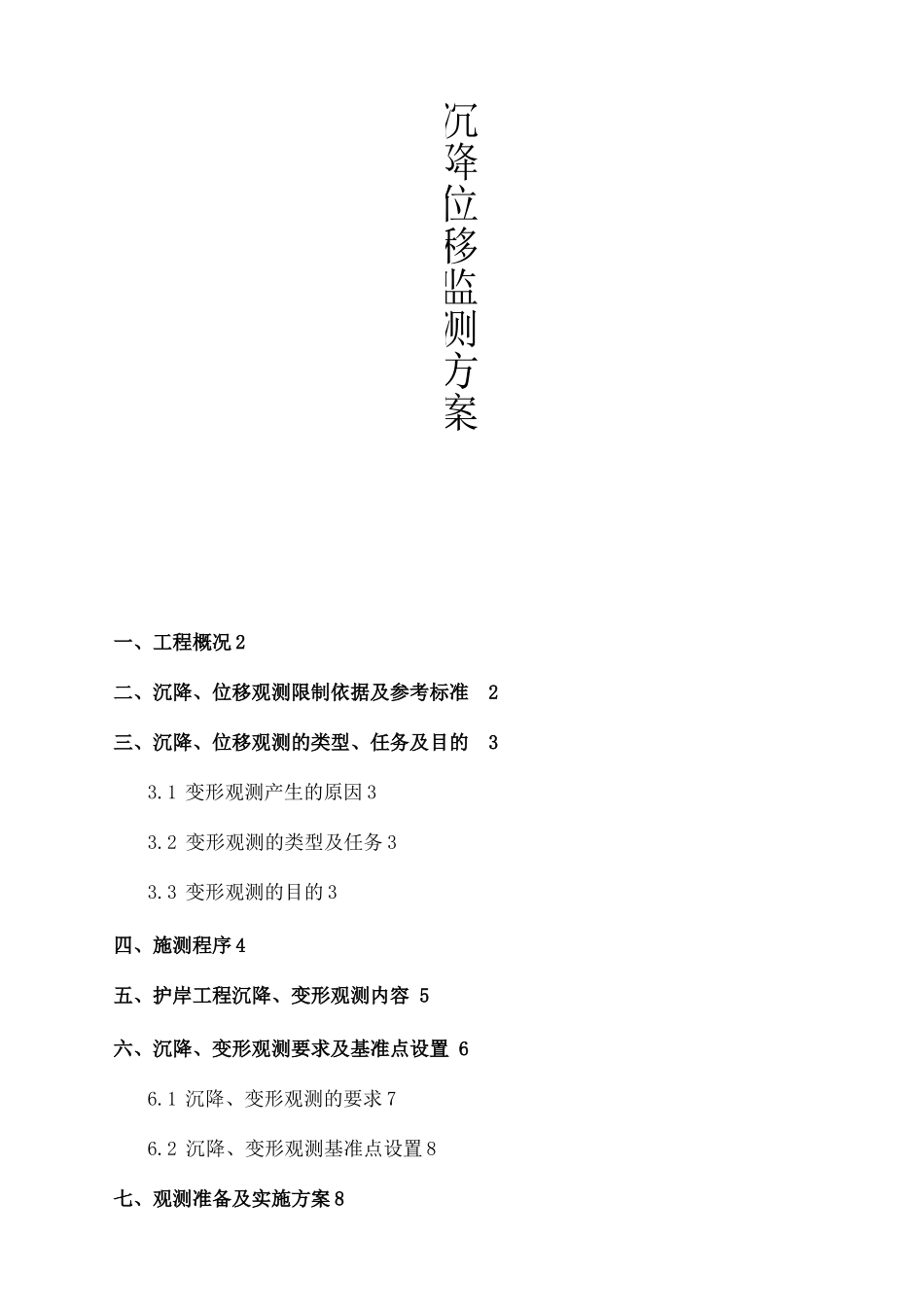

一、工程概况 2二、沉降、位移观测限制依据及参考标准 2三、沉降、位移观测的类型、任务及目的 33.1 变形观测产生的原因 33.2 变形观测的类型及任务 33.3 变形观测的目的 3四、施测程序 4五、护岸工程沉降、变形观测内容 5六、沉降、变形观测要求及基准点设置 66.1 沉降、变形观测的要求 76.2 沉降、变形观测基准点设置 8七、观测准备及实施方案 8沉降位移监测方案7.1 组织准备 87.2 技术准备 87.3 总体布置方案 9八、变形观测成果资料的整理 12九、变形观测考前须知 13十、沉降位移观测点布点表 14京杭运河浙江段三级航道整治工程嘉兴段土建施工第 TJ01 标段沉降位移监测方案一、工程概况京杭运河嘉兴段采用限制性 HI 级航道标准,“鸭子坝丰收村〜(桩号K17+516)〞 段航道长约 17.52Km,按 111 级三线通航要求建设；其余航段(桩K41+749~K42+757) 长约 1.01Km,按 111 级双向航道建设,总长度约 42.76Km.本施工标段为京杭运河 浙江段三级航道整治工程嘉兴段土建施工第 TJ01 标段,工程部设于吴江市桃园 镇铜锣街道开阳村.紧临 205 县道,交通便利.京杭运河浙江段三级航道整治工 程嘉兴段土建施工第 TJ01 标段主要内容包括航道土方开挖约 38.18万方、航道 水下土方疏浚 57.68 万方、A-2.3(I)型 2461.53 米、A-1.0(I)型 282.19 米、 A-1.0(II)型 37.2 米、Y-2.3 型 1081.34 米、C 型 2663.07 米、E1 型 808.2 米、E2A 型 403.83 米、E2B 型 268.29 米、E3 型 707.17 米、钱码头村综合 效劳区、思古大桥,以及踏步等附属设施工程.二、沉降、位移观测限制依据及参考标准1、工程设计文件和技术资料;2、招投标文件和合同文件；3、?水运工程测量标准?(JTS 131-2021)；4、?工程测量标准?(GB 50026-2007)；5、?水运工程水工建筑物原型观测技术标准?(JTJ218-2005)；6、?全球定位系统(GPS)测量标准?(GB/T 18314-2021).三、沉降、位移观测的类型、任务及目的由于各种因素的影响,在航道工程建造过程中及其设备的运营过程中,都会 产生变形.为了保证航道工程的正常施工和平安运营,必须对护岸进行变形监测. 本方案主要针对护岸工程变形观测的内容、方法、要点、沉降标点的布设、可参 考执行的标准以及资料整理的汇编等方面进行阐述.3.1 变形观测产生的原因在变形观测的过程中,了解其产生的原因是非常重要的.一般来讲,建筑物 变形主要是由两个方面的原因引起的,一是自然条件极其变...
