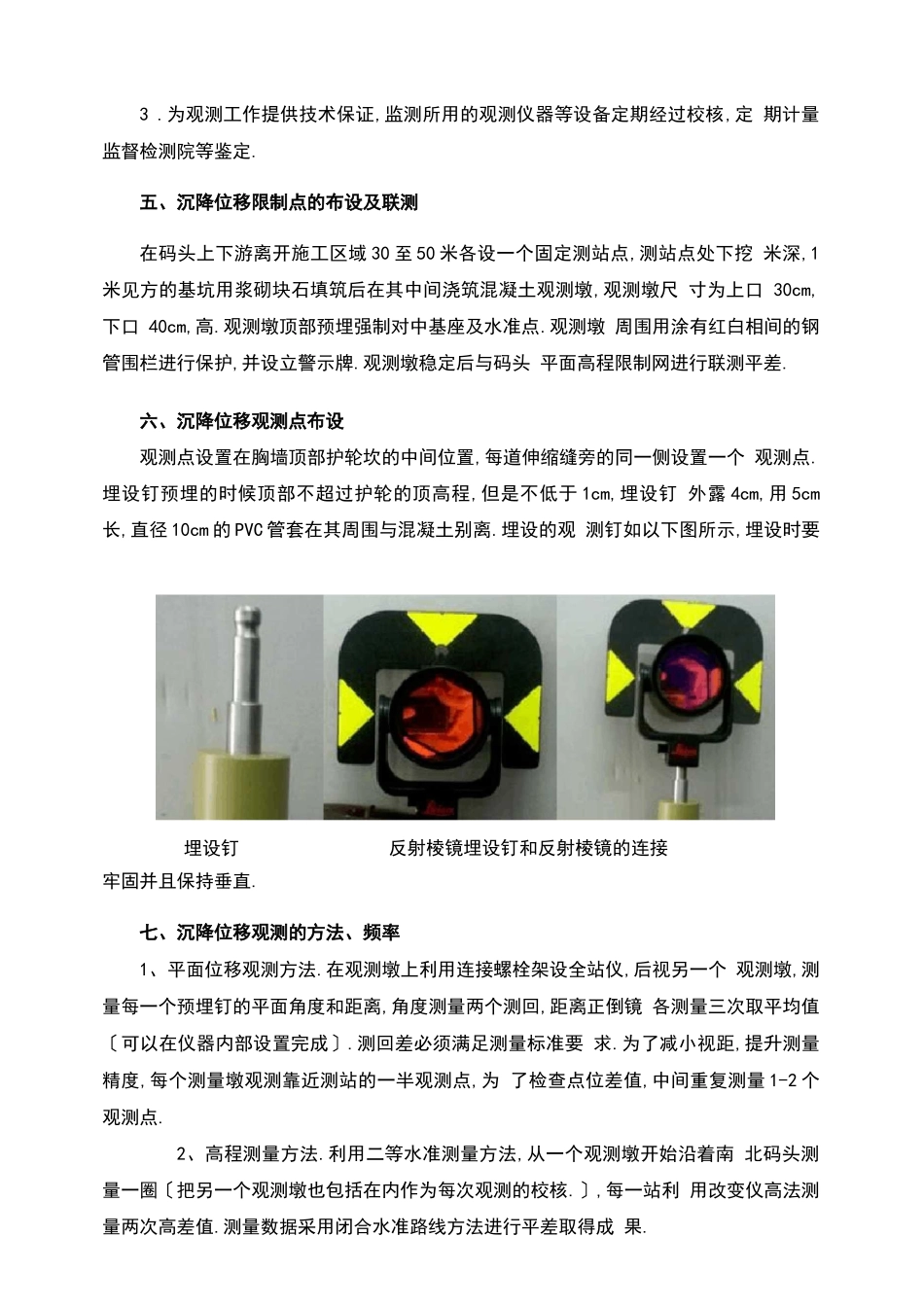

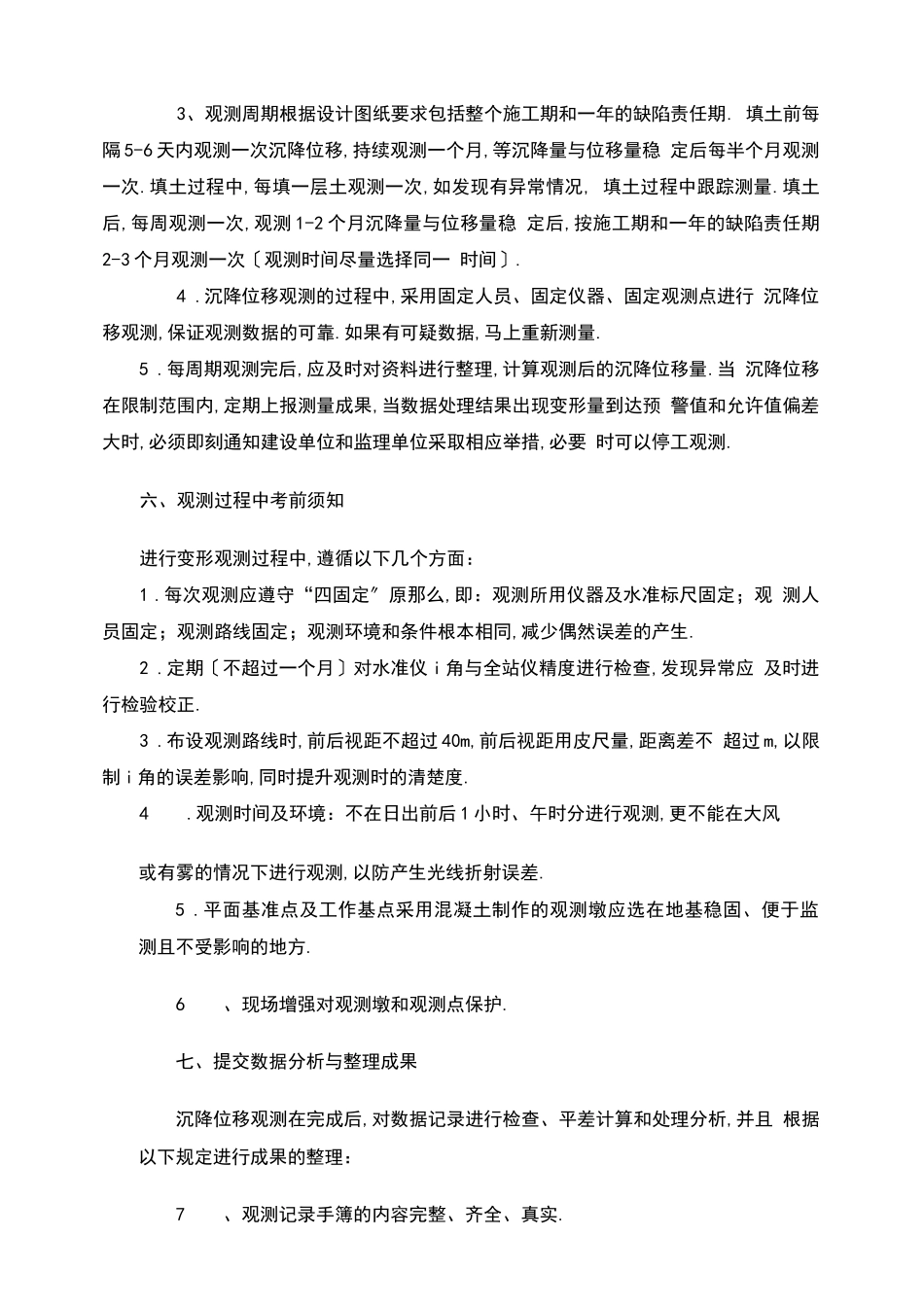

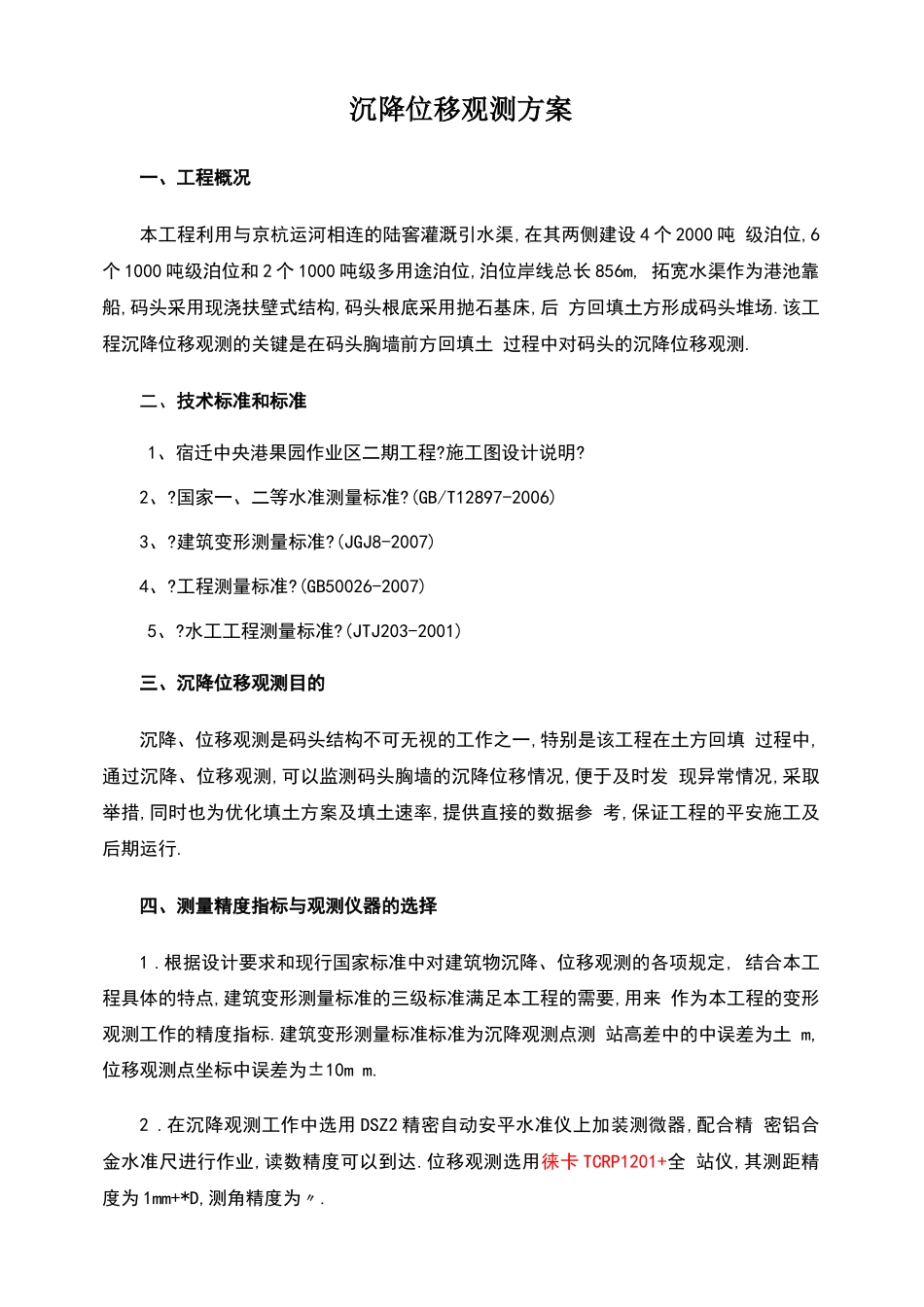

沉降位移观测方案一、工程概况本工程利用与京杭运河相连的陆窖灌溉引水渠,在其两侧建设 4 个 2000 吨 级泊位,6个 1000 吨级泊位和 2 个 1000 吨级多用途泊位,泊位岸线总长 856m, 拓宽水渠作为港池靠船,码头采用现浇扶壁式结构,码头根底采用抛石基床,后 方回填土方形成码头堆场.该工程沉降位移观测的关键是在码头胸墙前方回填土 过程中对码头的沉降位移观测.二、技术标准和标准1、宿迁中央港果园作业区二期工程?施工图设计说明?2、?国家一、二等水准测量标准?(GB/T12897-2006)3、?建筑变形测量标准?(JGJ8-2007)4、?工程测量标准?(GB50026-2007)5、?水工工程测量标准?(JTJ203-2001)三、沉降位移观测目的沉降、位移观测是码头结构不可无视的工作之一,特别是该工程在土方回填 过程中,通过沉降、位移观测,可以监测码头胸墙的沉降位移情况,便于及时发 现异常情况,采取举措,同时也为优化填土方案及填土速率,提供直接的数据参 考,保证工程的平安施工及后期运行.四、测量精度指标与观测仪器的选择1 .根据设计要求和现行国家标准中对建筑物沉降、位移观测的各项规定, 结合本工程具体的特点,建筑变形测量标准的三级标准满足本工程的需要,用来 作为本工程的变形观测工作的精度指标.建筑变形测量标准标准为沉降观测点测 站高差中的中误差为土 m,位移观测点坐标中误差为±10m m.2 .在沉降观测工作中选用 DSZ2 精密自动安平水准仪上加装测微器,配合精 密铝合金水准尺进行作业,读数精度可以到达.位移观测选用徕卡 TCRP1201+全 站仪,其测距精度为 1mm+*D,测角精度为〃.3 .为观测工作提供技术保证,监测所用的观测仪器等设备定期经过校核,定 期计量监督检测院等鉴定.五、沉降位移限制点的布设及联测在码头上下游离开施工区域 30 至 50 米各设一个固定测站点,测站点处下挖 米深,1米见方的基坑用浆砌块石填筑后在其中间浇筑混凝土观测墩,观测墩尺 寸为上口 30cm,下口 40cm,高.观测墩顶部预埋强制对中基座及水准点.观测墩 周围用涂有红白相间的钢管围栏进行保护,并设立警示牌.观测墩稳定后与码头 平面高程限制网进行联测平差.六、沉降位移观测点布设观测点设置在胸墙顶部护轮坎的中间位置,每道伸缩缝旁的同一侧设置一个 观测点.埋设钉预埋的时候顶部不超过护轮的顶高程,但是不低于 1cm,埋设钉 外露 4cm,用 5cm长,直径 10cm 的 PVC 管套在其周围与混凝土别离.埋设的观 测钉如以下图所示,埋设时要牢固并且保持垂直.七...
