电力变压器技术交底VIP专享VIP免费

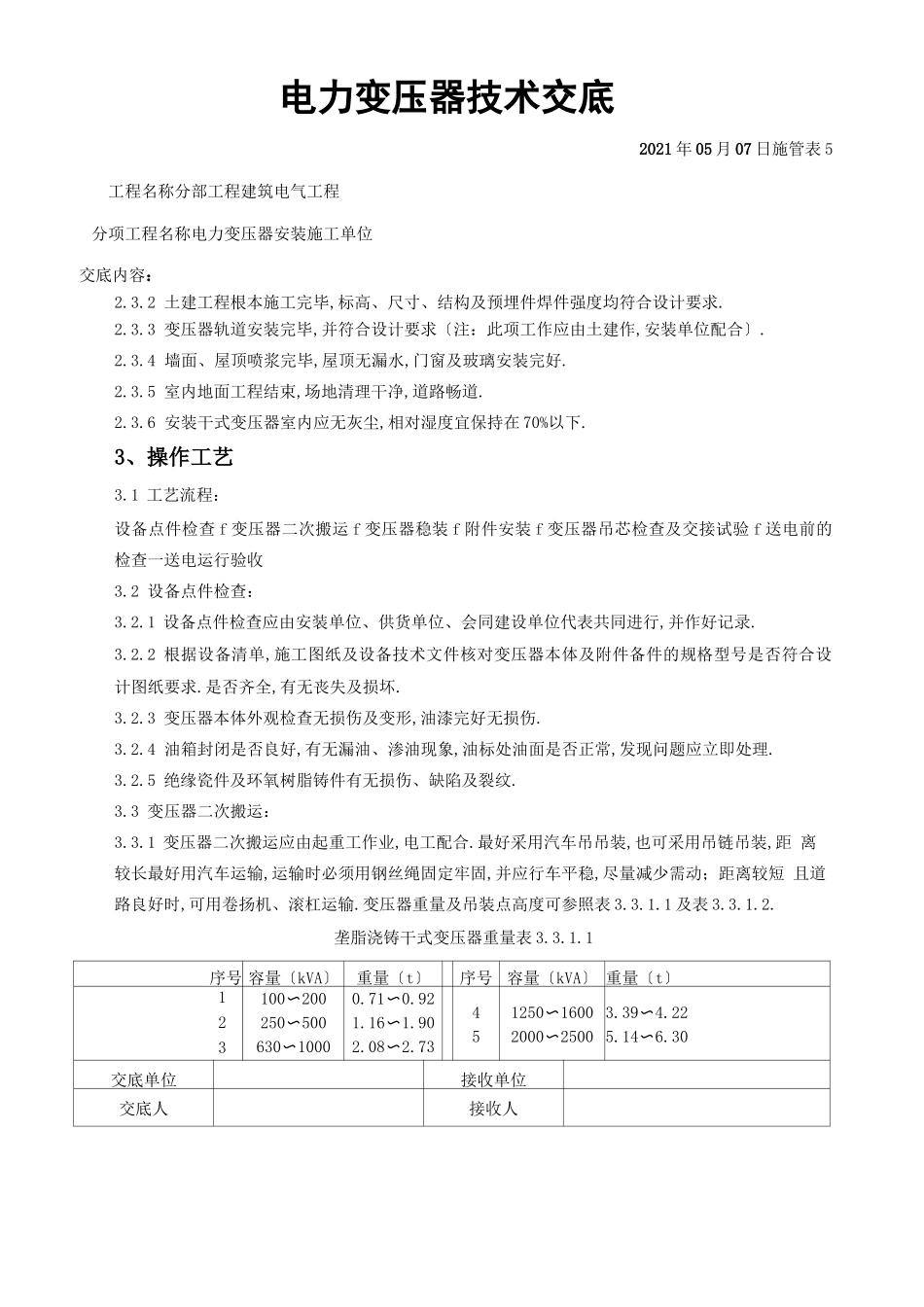

电力变压器技术交底2021 年 05 月 07 日施管表 5工程名称分部工程建筑电气工程分项工程名称电力变压器安装施工单位交底内容：依据标准：?建筑工程施工质量验收统一标准?GB50300-2001?建筑电气工程施工质量验收标准?GB50303-20021、范围本工艺标准适用于一般工业与民用建筑电气安装工程 10kV 及以下室内变压器安装.2、施工准备2.1 设备及材料要求：2.1.1变压器应装有铭牌.铭牌上应注明制造厂名、额定容量,一二次额定电压,电流,阻抗电压〕 及接线组别等技术数据.2.1.2变压器的容量,规格及型号必须符合设计要求.附件、备件齐全,并有出厂合格证及技术文 件.2.1.3 干式变压器的局放试验 PC 值及噪音测试器 dB〔A〕值应符合设计及标准要求.2.1.4带有防护罩的干式变压器,防护罩与变压器的距离应符合标准的规定,不小于表 2.1.4 的尺 寸.2.1.5 型钢：各种规格型钢应符合设计要求,并无明显锈蚀.2.1.6 螺栓：除地脚螺栓及防震装置螺栓外,均应采用镀锌螺栓,并配相应的平垫圈和弹簧垫.2.1.7其它材料：蛇皮管,耐油塑料管,电焊条,防锈漆,调和漆及变压器油,均应符合设计要求, 并有产品合格证.2.2 主要机具：2.2.1 搬运吊装机具：汽车吊,汽车,卷扬机,吊链,三步搭,道木,钢丝绳,带子绳,滚杠.2.2.2 安装机具：台钻,砂轮,电焊机,气焊工具,电锤,台虎钳,活扳子、鲫头,套丝板.2.2.3 测试器具：钢卷尺,钢板尺,水平,线坠,摇表,万用表,电桥及试验仪器.2.3 作业条件：交底单位接收单位交底人接收人电力变压器技术交底2021 年 05 月 07 日工程名称分部工程建筑电气工程分项工程名称电力变压器安装施工单位交底内容:2.3.1 施工图及技术资料齐全无误.干式变压器防护类型、容量、规格及质量图表表 2.1.4外型示意规格 外形尺 寸〔mm〕干式变压器容器〔kVA〕200250315400500630800100012501600■长 1145016,5019702300网型 0曹 R1 1 90111 Q1 A onrtM卜见 B11201430高 H1550180020212400忘a - -卡 r参考质量〔kg〕1080127513901740179520902640307535804890箱型长 1140014701600182022002280228021202181I" r宽 B9608201100110012401341124014001420+ .高 H146015501740198019502110242423002860参考质量〔kg〕108012751600285034003170414048425794箱 型有机械 通风长 12460255026002710宽 B1930197019921980高 H2565257028202870-I一 [1 . 尢 铲参考质量〔kg〕3680427049405905交底单位接收单位接收人施管表 5交底...
