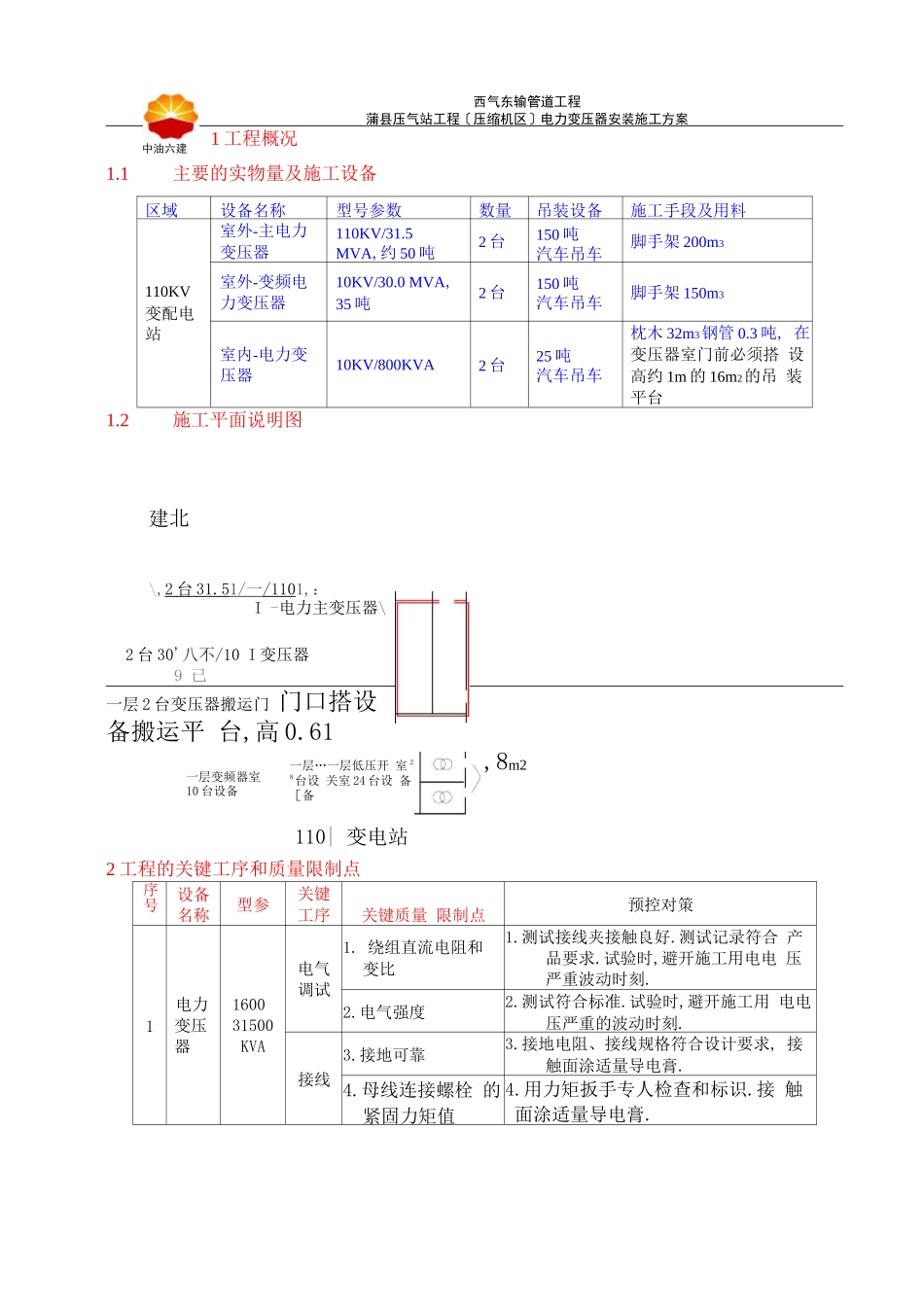

西气东输管道工程蒲县压气站工程〔压缩机区〕电力变压器安装施工方案1 工程概况1.1主要的实物量及施工设备区域设备名称型号参数数量吊装设备施工手段及用料110KV变配电 站室外-主电力 变压器110KV/31.5MVA,约 50 吨2 台150 吨汽车吊车脚手架 200m3室外-变频电 力变压器10KV/30.0 MVA,35 吨2 台150 吨汽车吊车脚手架 150m3室内-电力变 压器10KV/800KVA2 台25 吨汽车吊车枕木 32m3钢管 0.3 吨, 在变压器室门前必须搭 设高约 1m 的 16m2的吊 装平台1.2施工平面说明图建北\,2 台 31.5 1/ 一 / 110 1,：I -电力主变压器\2 台 30'八不/10 I 变压器9 已一层 2 台变压器搬运门 门口搭设备搬运平 台,高 0.61 ,8m22 工程的关键工序和质量限制点序号设备 名称型参关键 工序关键质量 限制点预控对策1电力 变压 器160031500KVA电气 调试1. 绕组直流电阻和 变比1.测试接线夹接触良好.测试记录符合 产品要求.试验时,避开施工用电电 压严重波动时刻.2.电气强度2.测试符合标准.试验时,避开施工用 电电压严重的波动时刻.接线3.接地可靠3.接地电阻、接线规格符合设计要求, 接触面涂适量导电膏.4.母线连接螺栓 的紧固力矩值4.用力矩扳手专人检查和标识.接 触面涂适量导电膏.一层变频器室10 台设备110| 变电站中油六建一层…一层低压开 室 28台设 关室 24 台设 备［备.西气东输管道工程" 油 ' L 蒲县压气站工程〔压缩机区〕电力变压器安装施工方案 3主要的施工方法及技术举措3.1施工前准备3.1.1悉施工图纸,领会设计意图.3.1.2准备和确定施工验收标准和工程质量检验评定标准,工程竣工交工技术文件规定.3.1.2.1执行的施工验收标准：电气装置安装工程变压器、油浸电抗器、互感器施工及验收规3.1.2.2工程质量检验评定标准：执行 SY4030.2〜1——93?石油建设工程质量检验评定标准?3.1.2.3工程交工技术文件标准执行中国石油天然气股份西气东输管道公司的?工程治理手册?〔试行版 2.22〕第十章、?西气东输管道工程竣工资料表格?〔2004 年 10 月〕版3.1.3设备安装前做好开箱及外观检查,收集好各种随机资料及附、备件,做好妥善保存.做好检查记录.安装前应会同设计、业主、监理、施工单位的土建和电气专 业有关的现场代表、专业工程师和 QC 人员对设备根底验收,在根底合格的情况 下,方能进行设备安装.同时做好验收记录的会签确认.3.1.4对设备根底的验收应合格.3.2电力变压器安装3.2.1电力变压器...
