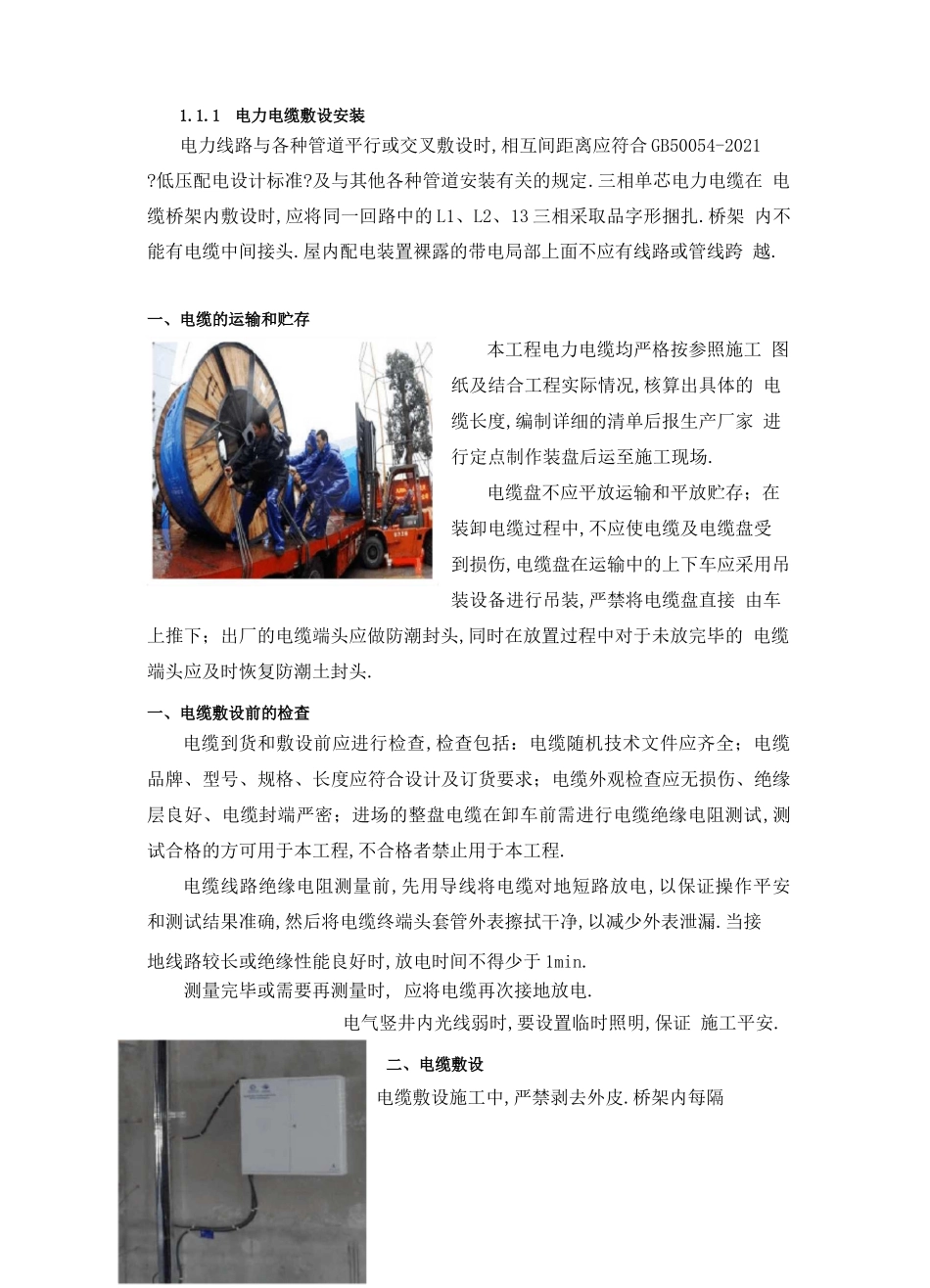

1电力电缆敷设安装电力线路与各种管道平行或交叉敷设时,相互间距离应符合 GB50054-2021
低压配电设计标准
及与其他各种管道安装有关的规定
三相单芯电力电缆在 电缆桥架内敷设时,应将同一回路中的 L1、L2、13 三相采取品字形捆扎
桥架 内不能有电缆中间接头
屋内配电装置裸露的带电局部上面不应有线路或管线跨 越
一、电缆的运输和贮存本工程电力电缆均严格按参照施工 图纸及结合工程实际情况,核算出具体的 电缆长度,编制详细的清单后报生产厂家 进行定点制作装盘后运至施工现场
电缆盘不应平放运输和平放贮存；在 装卸电缆过程中,不应使电缆及电缆盘受 到损伤,电缆盘在运输中的上下车应采用吊装设备进行吊装,严禁将电缆盘直接 由车上推下；出厂的电缆端头应做防潮封头,同时在放置过程中对于未放完毕的 电缆端头应及时恢复防潮土封头
一、电缆敷设前的检查电缆到货和敷设前应进行检查,检查包括：电缆随机技术文件应齐全；电缆 品牌、型号、规格、长度应符合设计及订货要求；电缆外观检查应无损伤、绝缘 层良好、电缆封端严密；进场的整盘电缆在卸车前需进行电缆绝缘电阻测试,测 试合格的方可用于本工程,不合格者禁止用于本工程
电缆线路绝缘电阻测量前,先用导线将电缆对地短路放电,以保证操作平安 和测试结果准确,然后将电缆终端头套管外表擦拭干净,以减少外表泄漏
当接地线路较长或绝缘性能良好时,放电时间不得少于 1min
电气竖井内光线弱时,要设置临时照明,保证 施工平安
二、电缆敷设电缆敷设施工中,严禁剥去外皮
桥架内每隔测量完毕或需要再测量时, 应将电缆再次接地放电
2 米应设支臂以作电缆固定、绑扎之用
所有材料应具有出厂合格证书, 每种材 料品牌必须统一,并应送样品经招标人及监理工程师认可
电缆及导线截面超过 6mm2 以上,其接线端子应用线耳,并做搪锡处理
金 属电线管、铠装电缆钢带、蛇皮管及金
