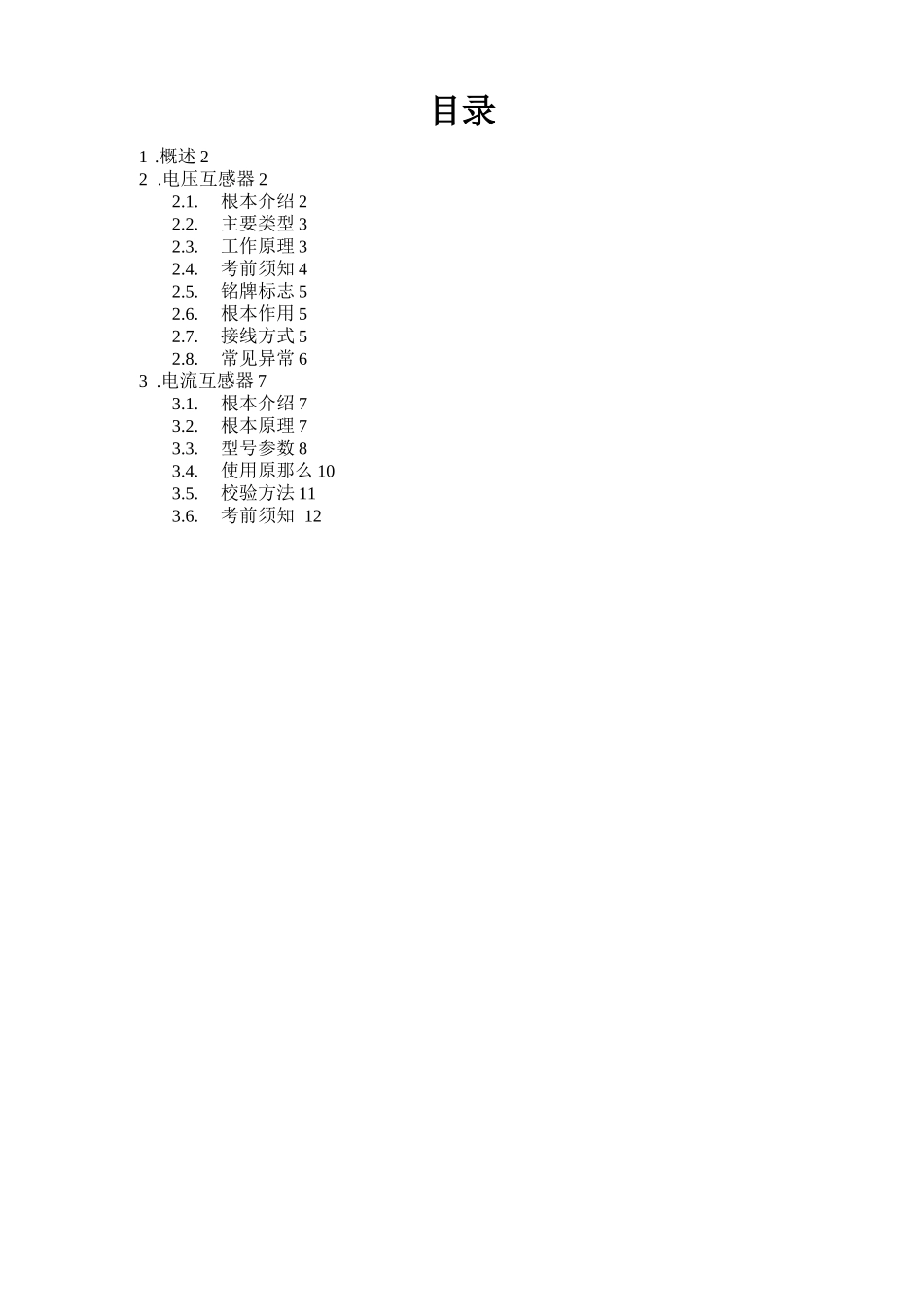

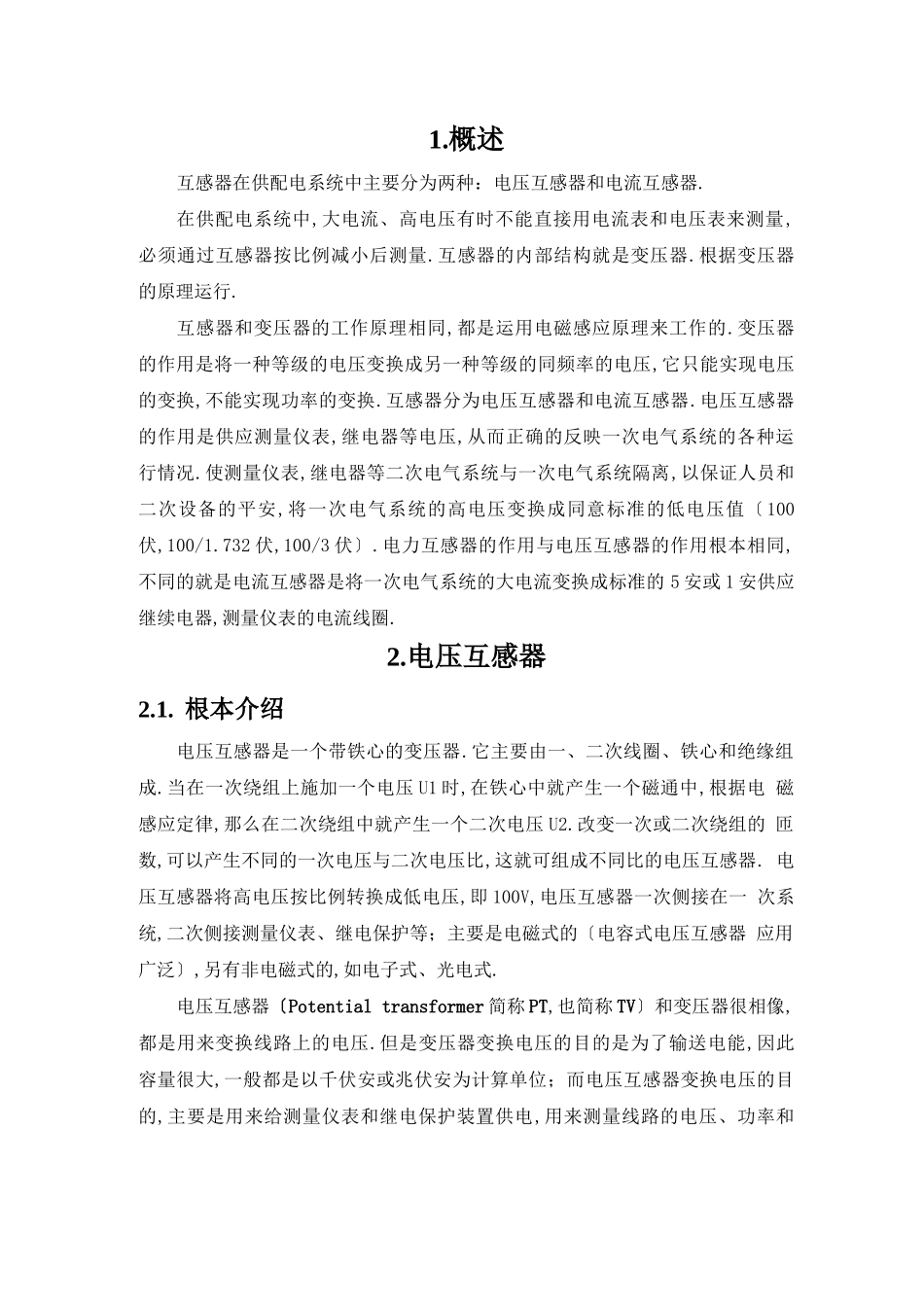

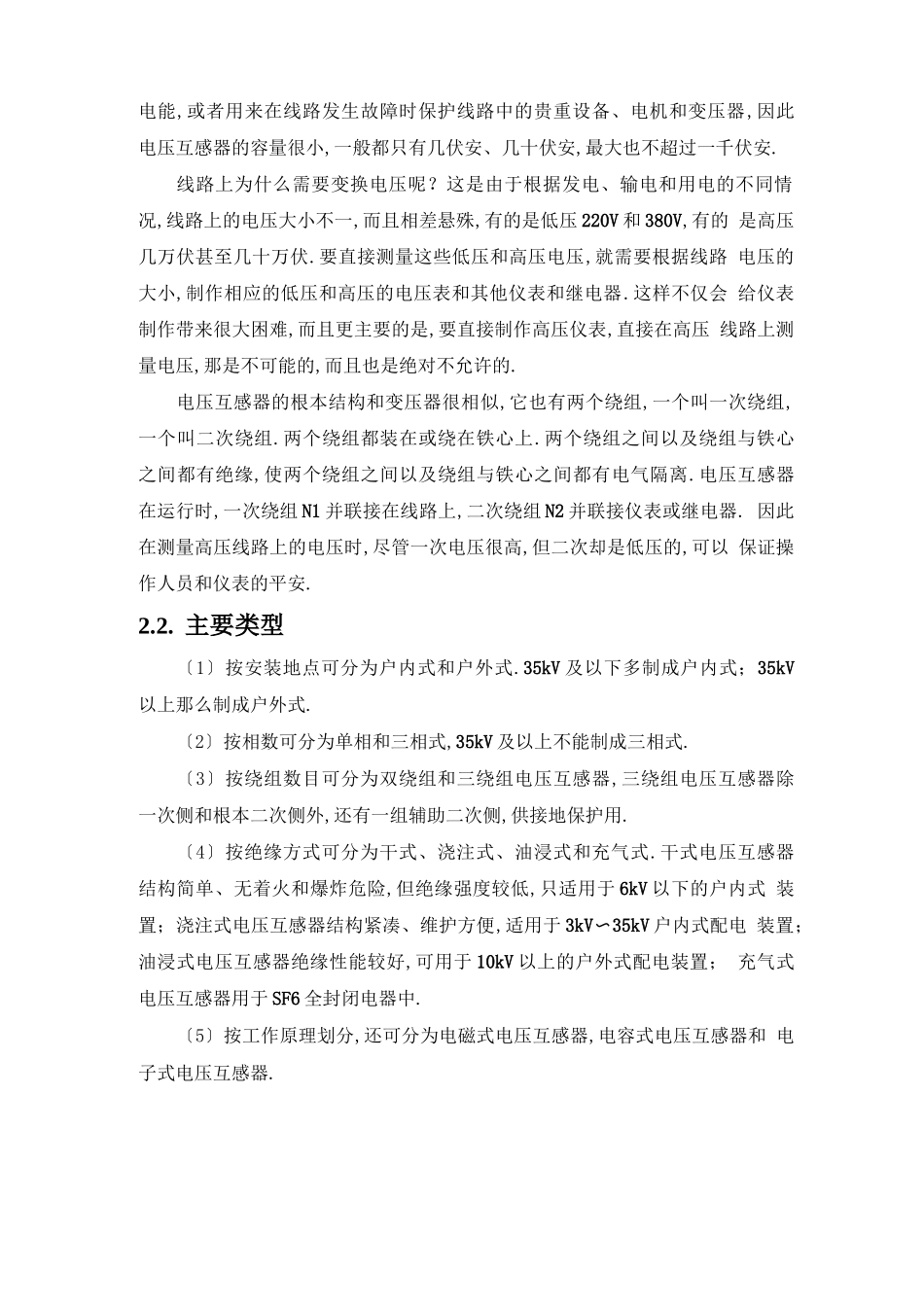

目录1 .概述 22 .电压互感器 22.1.根本介绍 22.2.主要类型 32.3.工作原理 32.4.考前须知 42.5.铭牌标志 52.6.根本作用 52.7.接线方式 52.8.常见异常 63 .电流互感器 73.1.根本介绍 73.2.根本原理 73.3.型号参数 83.4.使用原那么 103.5.校验方法 113.6.考前须知 121.概述互感器在供配电系统中主要分为两种：电压互感器和电流互感器.在供配电系统中,大电流、高电压有时不能直接用电流表和电压表来测量, 必须通过互感器按比例减小后测量.互感器的内部结构就是变压器.根据变压器 的原理运行.互感器和变压器的工作原理相同,都是运用电磁感应原理来工作的.变压器 的作用是将一种等级的电压变换成另一种等级的同频率的电压,它只能实现电压 的变换,不能实现功率的变换.互感器分为电压互感器和电流互感器.电压互感器 的作用是供应测量仪表,继电器等电压,从而正确的反映一次电气系统的各种运 行情况.使测量仪表,继电器等二次电气系统与一次电气系统隔离,以保证人员和 二次设备的平安,将一次电气系统的高电压变换成同意标准的低电压值〔100 伏,100/1.732 伏,100/3 伏〕.电力互感器的作用与电压互感器的作用根本相同, 不同的就是电流互感器是将一次电气系统的大电流变换成标准的 5 安或 1 安供应 继续电器,测量仪表的电流线圈.2.电压互感器2.1. 根本介绍电压互感器是一个带铁心的变压器.它主要由一、二次线圈、铁心和绝缘组 成.当在一次绕组上施加一个电压 U1 时,在铁心中就产生一个磁通中,根据电 磁感应定律,那么在二次绕组中就产生一个二次电压 U2.改变一次或二次绕组的 匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器. 电压互感器将高电压按比例转换成低电压,即 100V,电压互感器一次侧接在一 次系统,二次侧接测量仪表、继电保护等；主要是电磁式的〔电容式电压互感器 应用广泛〕,另有非电磁式的,如电子式、光电式.电压互感器〔Potential transformer 简称 PT,也简称 TV〕和变压器很相像, 都是用来变换线路上的电压.但是变压器变换电压的目的是为了输送电能,因此 容量很大,一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目 的,主要是用来给测量仪表和继电保护装置供电,用来测量线路的电压、功率和 电能,或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器,因此 电压互感器的容量很小,一般都只有几伏安、几十伏安,最大也不超过一千伏安.线路上为什...
