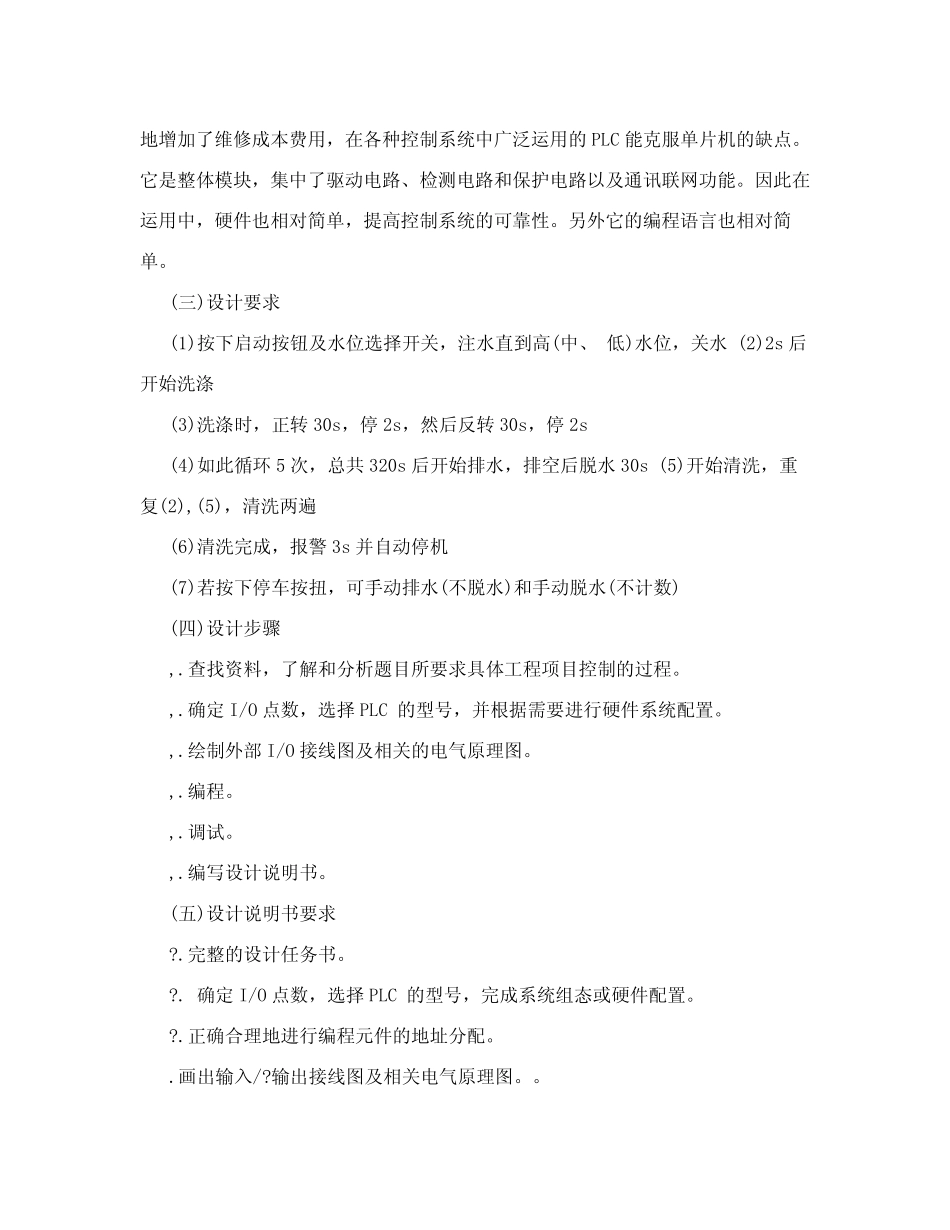

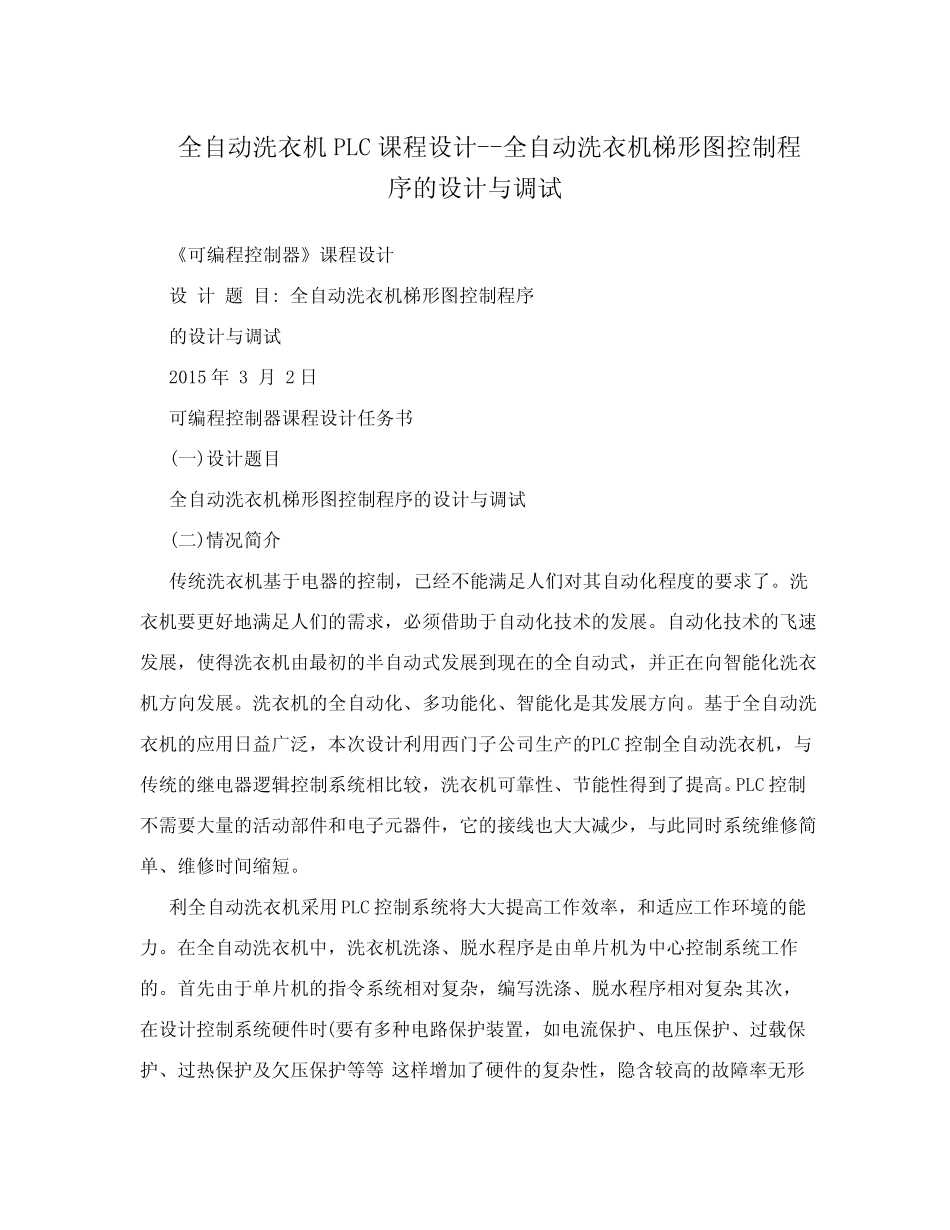

全 自 动 洗 衣 机 PLC 课 程 设 计 --全 自 动 洗 衣 机 梯 形 图 控 制 程序 的 设 计 与 调 试 《 可 编 程 控 制 器 》 课 程 设 计 设 计 题 目 : 全 自 动 洗 衣 机 梯 形 图 控 制 程 序 的 设 计 与 调 试 2015 年 3 月 2 日 可 编 程 控 制 器 课 程 设 计 任 务 书 (一 )设 计 题 目 全 自 动 洗 衣 机 梯 形 图 控 制 程 序 的 设 计 与 调 试 (二 )情 况 简 介 传 统 洗 衣 机 基 于 电 器 的 控 制 , 已 经 不 能 满 足 人 们 对 其 自 动 化 程 度 的 要 求 了 。 洗衣 机 要 更 好 地 满 足 人 们 的 需 求 , 必 须 借 助 于 自 动 化 技 术 的 发 展 。 自 动 化 技 术 的 飞 速发 展 , 使 得 洗 衣 机 由 最 初 的 半 自 动 式 发 展 到 现 在 的 全 自 动 式 , 并 正 在 向 智 能 化 洗 衣机 方 向 发 展 。 洗 衣 机 的 全 自 动 化 、 多 功 能 化 、 智 能 化 是 其 发 展 方 向 。 基 于 全 自 动 洗衣 机 的 应 用 日 益 广 泛 , 本 次 设 计 利 用 西 门 子 公 司 生 产 的 PLC 控 制 全 自 动 洗 衣 机 , 与传 统 的 继 电 器 逻 辑 控 制 系 统 相 比 较 , 洗 衣 机 可 靠 性 、 节 能 性 得 到 了 提 高 。 PLC 控 制不 需 要 大 量 的 活 动 部 件 和 电 子 元 器 件 , 它的 接线也大 大 减少, 与 此同时系 统 维修简单、 维修时间缩短。 利 全 自 动 洗 衣 机 采用 PLC 控 制 系 统 将大 大 提 高 工作效率, 和 适应 工作环境的 能力。 在 全 自 动 洗 衣 机 中, 洗 衣 机 洗 涤、 脱水程 序 是 由 单片机 为中心控 制 系 统 工作的 。 首 先 由 于 单片机 的 指 令 系 统 相 对 复 杂 , 编 写 洗 涤、 脱水程 序 相 对 复 杂 ;其 次 ,在 设 计 控 制 系 统 硬 件 时(要 有 多 种 电 路 保 护 装 置 , 如 电 流 保 护 、 电 压 保 护 、 过 载 保护 、 过 热 保 护 及 欠 压 保 护 等 等 这 样 增 加...
