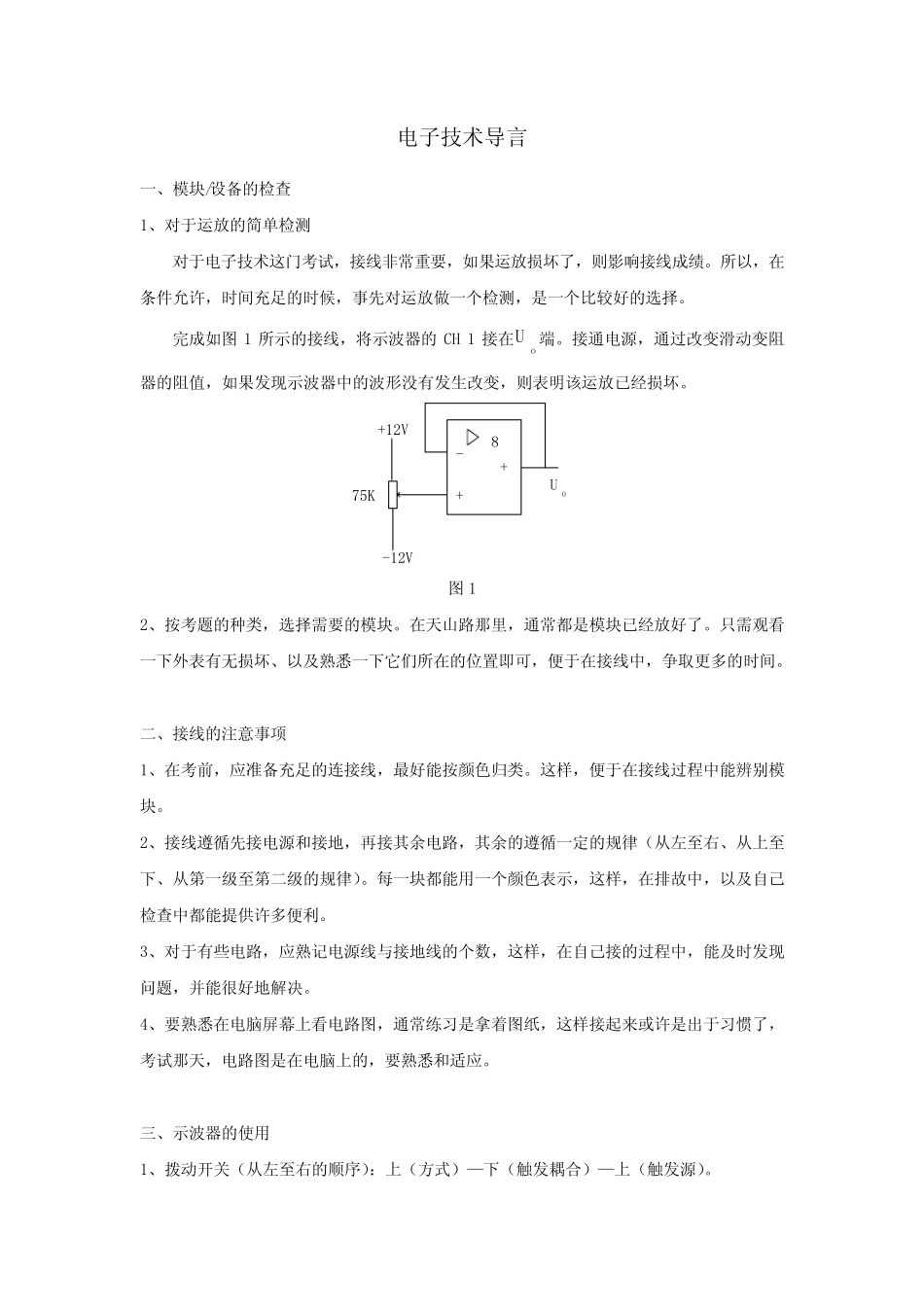

电 子 技 术 导 言 一 、 模 块 /设 备 的 检 查 1、 对 于 运 放 的 简 单 检 测 对 于 电 子 技 术 这 门 考 试 ， 接 线 非 常 重 要 ， 如 果 运 放 损 坏 了 ， 则 影 响 接 线 成 绩 。 所 以 ， 在条 件 允 许 ， 时 间 充 足 的 时 候 ， 事 先 对 运 放 做 一 个 检 测 ， 是 一 个 比 较 好 的 选 择 。 完 成 如 图1 所 示 的 接 线 ， 将 示 波 器 的CH 1 接 在oU端 。 接 通 电 源 ， 通 过 改 变 滑 动 变 阻器 的 阻 值 ， 如 果 发 现 示 波 器 中 的 波 形 没 有 发 生 改 变 ， 则 表 明 该 运 放 已 经 损 坏 。 -++8+12V-12V75KUO 图 1 2、 按 考 题 的 种 类 ， 选 择 需 要 的 模 块 。 在 天 山 路 那 里 ， 通 常 都 是 模 块 已 经 放 好 了 。 只 需 观 看一 下 外 表 有 无 损 坏 、 以 及 熟 悉 一 下 它 们 所 在 的 位 置 即 可 ， 便 于 在 接 线 中 ， 争 取 更 多 的 时 间 。 二 、 接 线 的 注 意 事 项 1、 在 考 前， 应准备 充 足 的 连接 线 ， 最好 能按 颜色归类 。 这 样， 便 于 在 接 线 过 程中 能辨别模块 。 2、 接 线 遵循先 接 电 源 和接 地， 再接 其余电 路 ， 其余的 遵循一 定的 规律（从左至右、 从上至下 、 从第一 级至第二 级的 规律）。 每 一 块 都 能用 一 个 颜色表 示 ， 这 样， 在 排 故 中 ， 以 及 自 己检 查 中 都 能提 供 许 多 便 利 。 3、 对 于 有 些 电 路 ， 应熟 记 电 源 线 与 接 地线 的 个 数 ， 这 样， 在 自 己 接 的 过 程中 ， 能及 时 发 现问 题 ， 并 能很 好 地解 决 。 4、 要 熟 悉 在 电 脑 屏 幕 上看 电 路 图 ， 通 常 练 习 是 拿 着 图 纸 ， 这 样接 起 来 或 许 是 出 于 习 惯 了 ，考 试 那 天 ， 电 路 图 是 在 电 脑 上的 ， 要 熟 悉 和适 应。 三 、 示 波 器 的 使 用 1、 拨 动 开 关 （从左至右的 顺 序 ）： 上（方 式 ） — 下 （触 发 耦 ...
