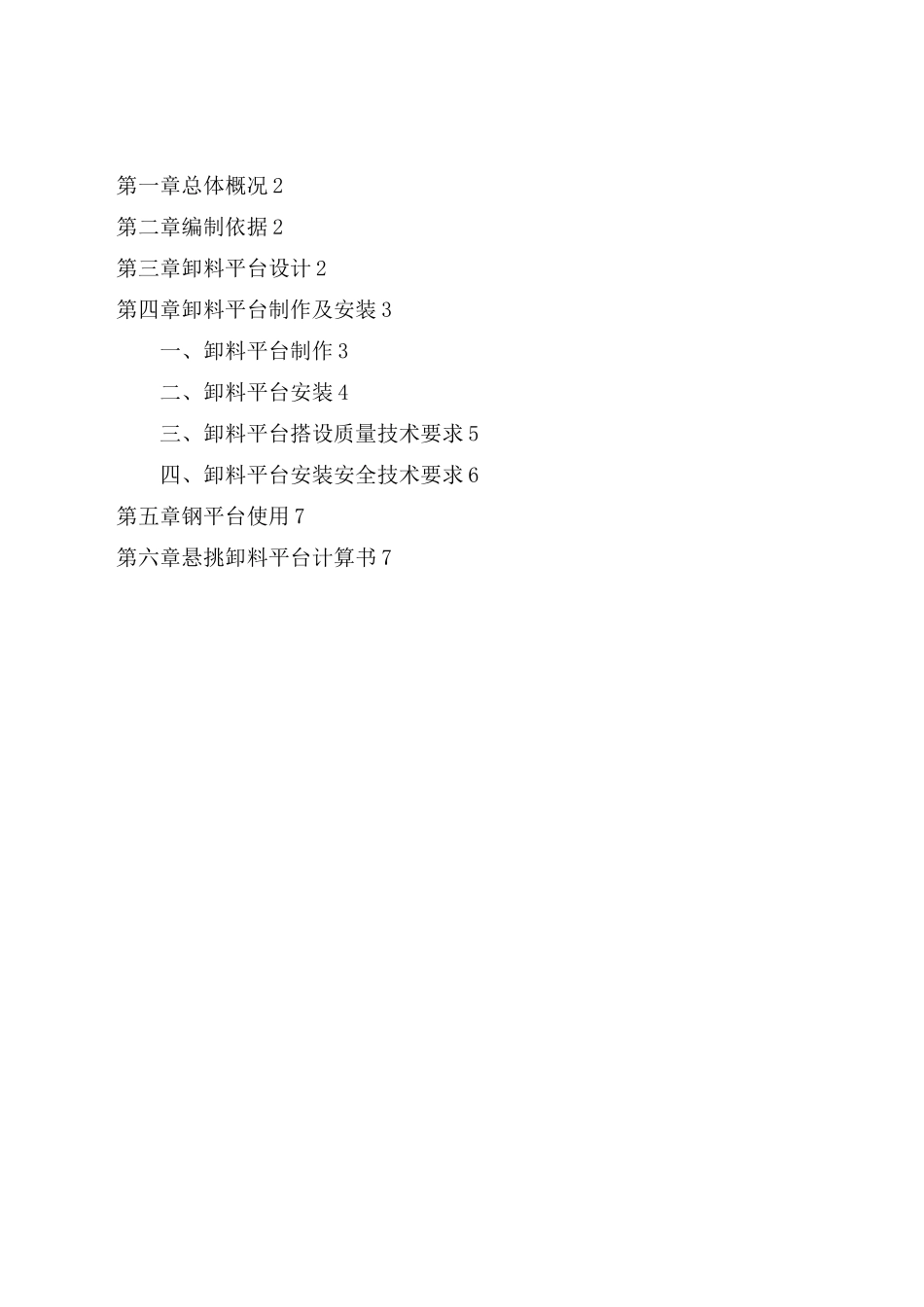

第一章总体概况 2第二章编制依据 2第三章卸料平台设计 2第四章卸料平台制作及安装 3一、卸料平台制作 3二、卸料平台安装 4三、卸料平台搭设质量技术要求 5四、卸料平台安装安全技术要求 6第五章钢平台使用 7第六章悬挑卸料平台计算书 7-2-第一章总体概况本工程为成都天湖投资有限公司开发、广东华方工程设计有限公司设计的成都西部（医药）贸易中心 6 标段：DI、D5 工程，位于成都市新都区斑竹园镇大江村。D1 为地下四层，地上 14 层，建筑高度 83.5m；D5 纯地下室四层，总建筑面积约 15 万平方米。本工程主要采用框架剪力墙结构，工程等级为一级，结构安全等级为一级，地上和地下耐火等级均为一级，基础设计等级为一级，地下工程防水等级为一级，七度抗震设防。普通页岩烧结实心砖、空心砖作为填充墙。基础为筏板及独立基础。本方案为卸料平台专项施工方案。第二章编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》2、《建筑施工安全检查标准》3、《建筑施工高处作业安全技术规范》4、《建筑结构荷载设计规范》5、成都西部（医药）贸易中心 6 标段：D1、D5 工程施工图纸。6、《碳素结构钢》7、《钢结构设计规范》第三章卸料平台设计1、本工程在每个楼层设置 2 个卸料平台，卸料平台施工均布荷载取2.0kN/m2，集中荷载取 2.0kN。2、本工程卸料平台采用工字钢悬挑+钢丝绳拉吊卸荷方式，卸料平台卸料平台设计宽度 3000mm、长度 3000mm，采用 2 条 18 号工字钢进行悬挑,当设置在有飘板的位置时为最不利状态，此时悬挑长度为 5.1m（卸料平台3m 宽+1.1 外排栅+1.0m 最大阳台（飘板）），锚固长度为 2.1m；卸料平台四周主梁采用 18 号工字钢，次梁采用 10 号槽钢，槽钢上铺钢筋网，钢筋-3-网上铺 18 厚模板；10 号槽钢与工字钢焊接（焊接必须饱满）时顶面应低于工字钢 30mm，模板面应铺平主梁工字钢。悬挑段每边设两个拉环，拉环采用 10 厚钢板制做，中间开直径 30mm 圆孔。内侧阴角加角撑，角撑斜边长 300mm。悬挑段三面设栏杆，栏杆用钢管焊于主梁工字钢上，高度1500mm 外封模板表面涂黄黑间隔油漆，焊接必须饱满。每一个卸料平台配4 条① 20 的钢丝绳、每条钢丝绳配 8 个钢丝绳绳卡和 4 个① 20U 型吊环。详见《卸料平台大样图》。第四章卸料平台制作及安装一、卸料平台制作卸料平台底板的制作在地面进行，整个平台底板（包括脚手板）采用定型制作，制作完成后用塔吊吊运到施工部分安...
