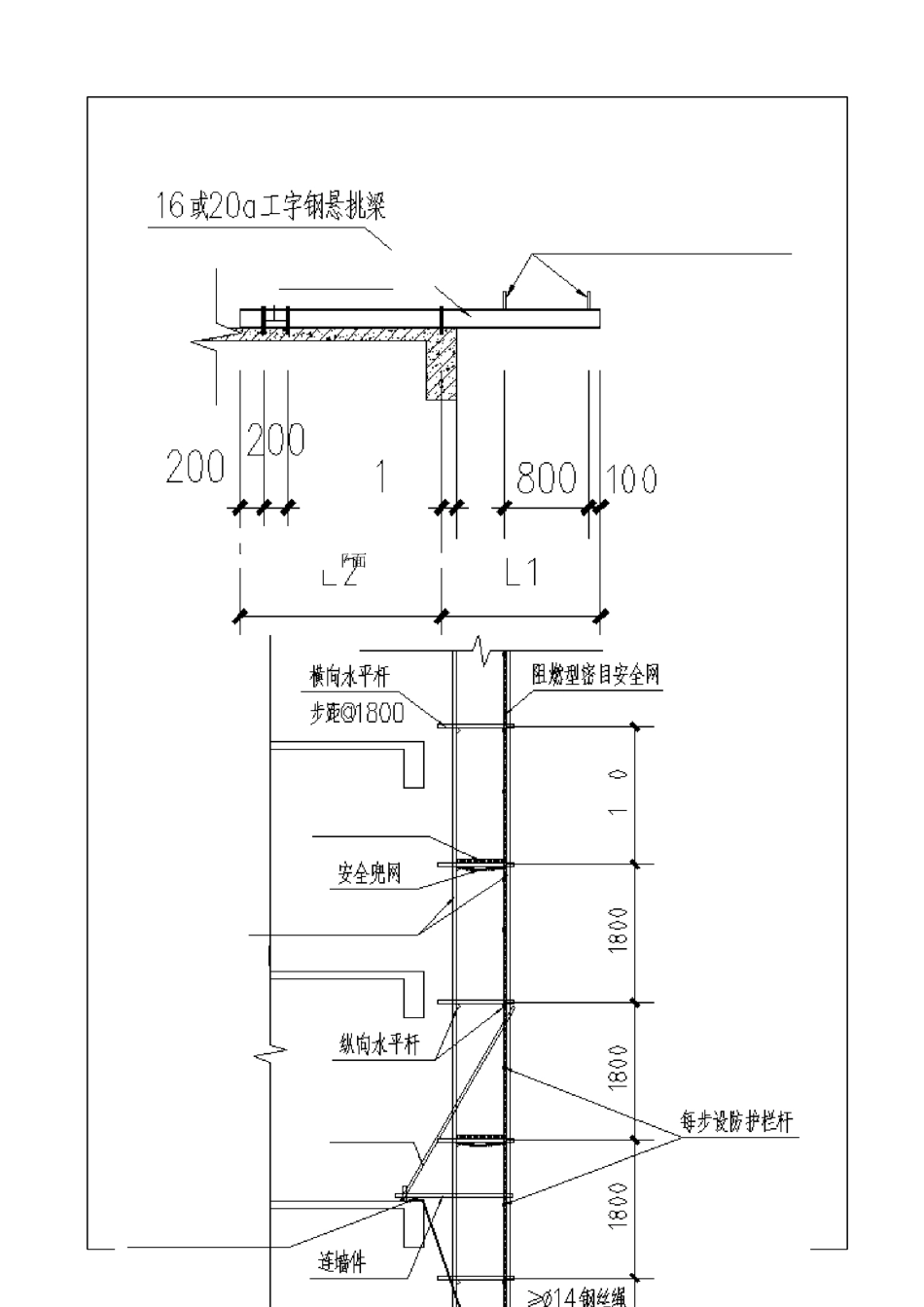

工程名称：管理人员交底（）班组交底（）交底时危大工程交底记录表危险性较大的分部分项工程：悬挑式钢管脚手架安全技术交底交底内容：一、执行主要标准（1）重庆市设计院设计本工程的施工图。（2）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011。（3）重庆市建设工程施工现场安全设施标准图集（二）DJBT-088：双排扣件式脚手架（17J02）（4）《建筑施工安全检查标准》JGJ59-2011。（5）《建筑施工高处作业安全技术规范》JGJ80-2016。（6）关于实施《危险性较大的分部分项工程安全管理规定》有关问题的通知［建办质（2018）31 号］（7）本工程《外架施工方案》二、型钢悬挑式双排脚手架的搭设部位1、C-1#、C-2#楼从 8 层楼面〜28 层顶面（即标高 21.15m〜89.75m）采用工字钢悬挑双排扣件式钢管脚手架。分四次搭设（也可 5 次：2F〜7F）：楼层部位型钢悬挑标高位置（m）型钢挑架标高段（m）计算架体咼度（m）8F〜13F21.1521.15〜39.153x6+1.5=19.514F〜19F39.1539.15〜57.153x6+1.5=19.520F〜25F57.1557.15〜75.153x6+1.5=19.526F〜屋面75.1575.15〜89.7514.6+1.5=16.12、C-3#住宅楼从 5 层楼面〜25 层顶面（即标高 19.7m〜84.5m）采用工字钢悬挑双排扣件式钢管脚手架。分四次搭设：楼层部位型钢悬挑标高位置（m）型钢挑架标高段（m）计算架体咼度（m）5F〜10F19.719.7〜37.73x6+1.5=19.511F〜16F37.737.7〜55.73x6+1.5=19.517F〜22F55.755.7〜73.73x6+1.5=19.523F〜屋面73.773.7〜85.73x4+1.5=13.53、C-4#、C-5#楼从 6 层楼面〜28 层顶面（即标高 15.15m〜87.15m）采用工字钢悬挑双排扣件式钢管脚手架。分四次搭设：楼层部位型钢悬挑标高位置（m）型钢挑架标高段（m）计算架体咼度（m）6F〜11F15.1515.15〜33.153x6+1.5=19.512F〜17F33.1533.15〜51.153x6+1.5=19.518F〜23F51.1551.15〜69.153x6+1.5=19.524F〜屋面69.1569.15〜87.153x6+1.5=19.54、另：C-3#楼 5m 标高以下主体结构悬挑外架根据周边建筑实际情况进行搭设。0O8三、型钢悬挑式双排脚手架设计要求1、外脚手架钢管采用 Q48X2.7 钢管，悬挑型钢采用 16#、20#工字钢。悬挑长度 L1W1600 时采用 16#,1600V 悬挑长度 L1W2200 时采用 20#。L221.25L1。工字钢悬挑梁安装构造详下图：#100^$25«片 6梯娜、020 砒环二步三陽布置图附卫杆，«W80011^1602、悬挑架底部工字钢平面布置图C-1#〜C-5#楼悬挑架底部工字钢3、外架剖面般片脚步齣 80繃3、悬挑外架总...
