电梯井内脚手架方案VIP免费

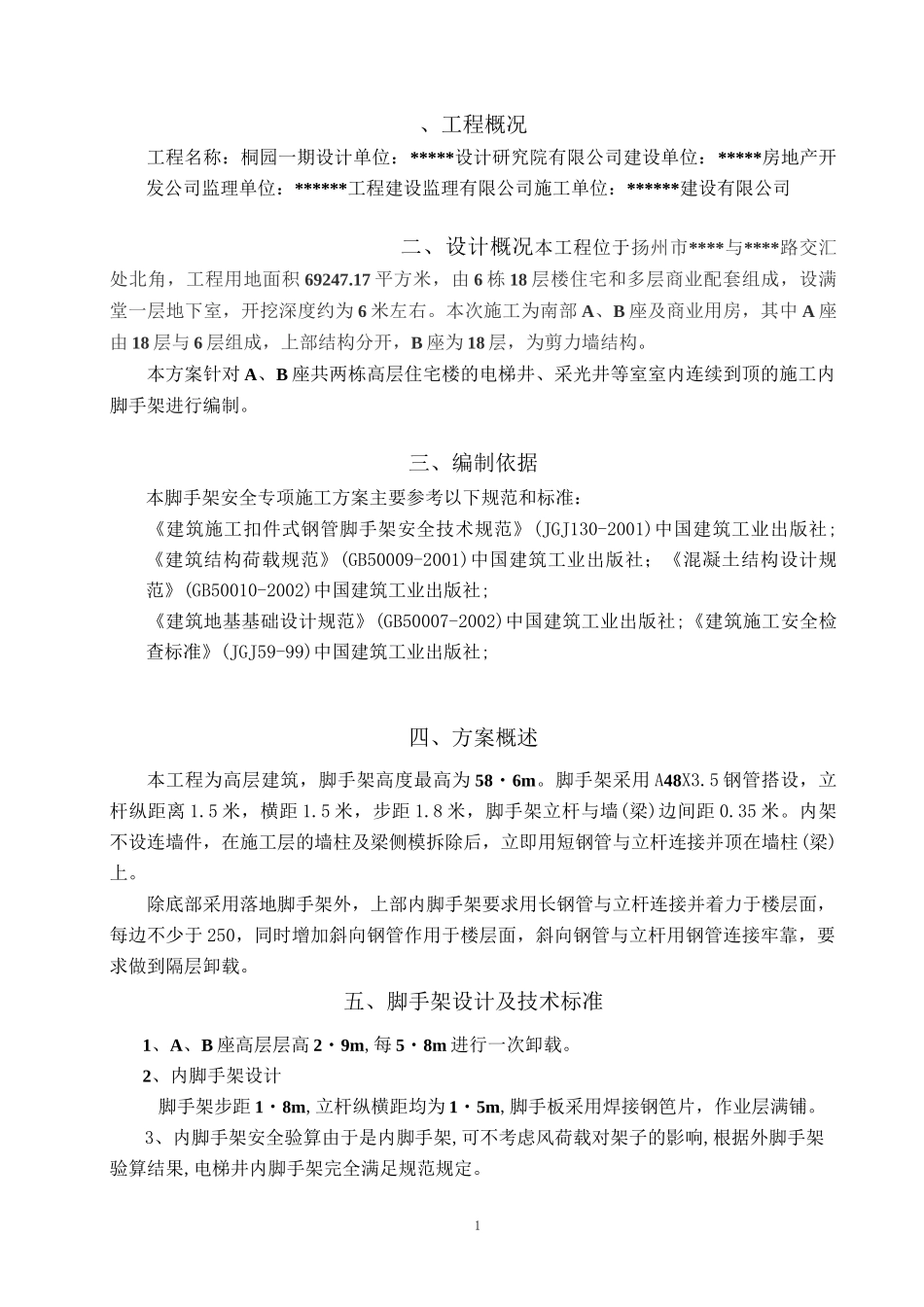

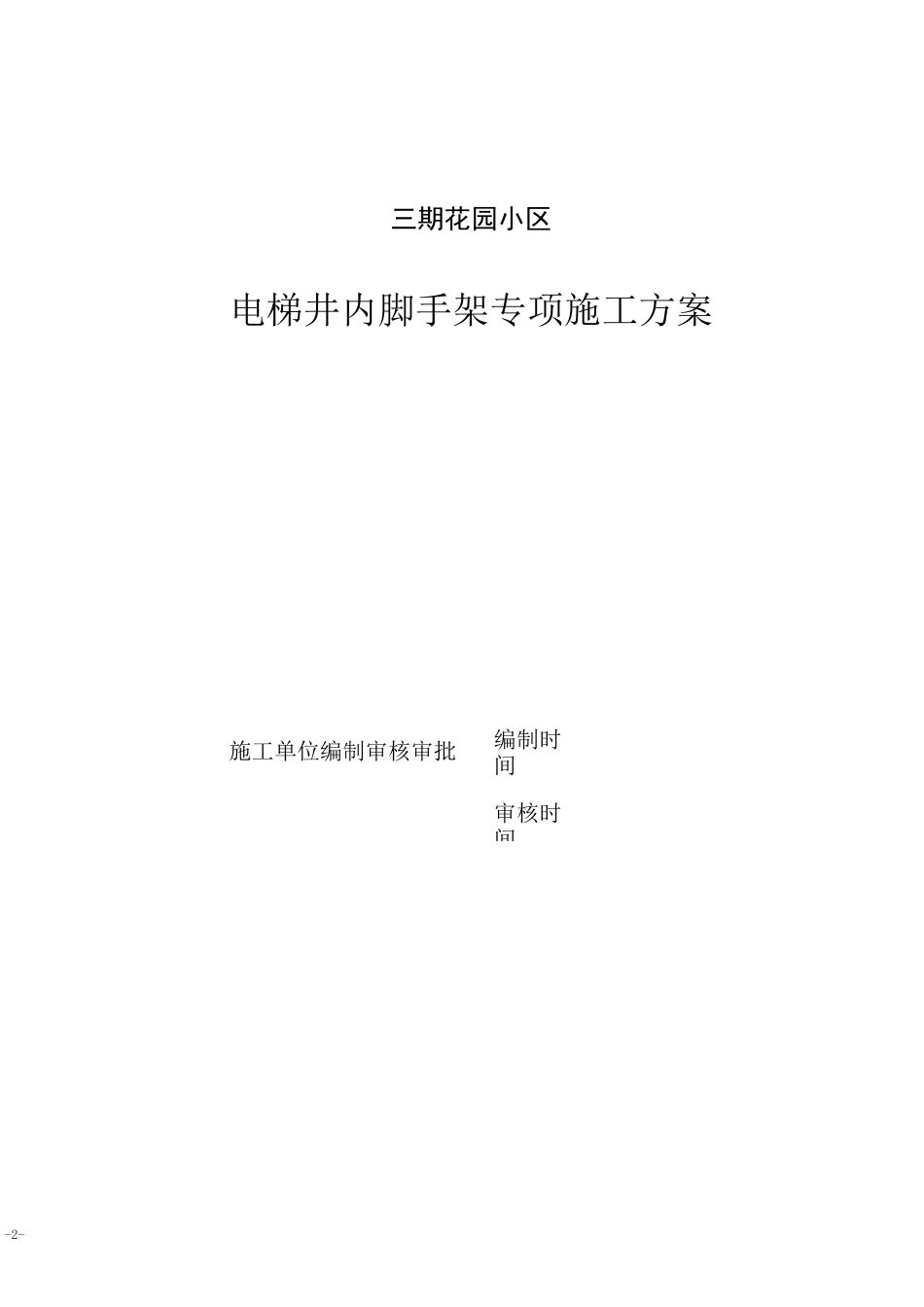

电梯井内脚手架方案编制时间审核时间-2-三期花园小区电梯井内脚手架专项施工方案施工单位编制审核审批1、工程概况工程名称：桐园一期设计单位：*****设计研究院有限公司建设单位：*****房地产开发公司监理单位：******工程建设监理有限公司施工单位：******建设有限公司二、设计概况本工程位于扬州市****与****路交汇处北角，工程用地面积 69247.17 平方米，由 6 栋 18 层楼住宅和多层商业配套组成，设满堂一层地下室，开挖深度约为 6 米左右。本次施工为南部 A、B 座及商业用房，其中 A 座由 18 层与 6 层组成，上部结构分开，B 座为 18 层，为剪力墙结构。本方案针对 A、B 座共两栋高层住宅楼的电梯井、采光井等室室内连续到顶的施工内脚手架进行编制。三、编制依据本脚手架安全专项施工方案主要参考以下规范和标准：《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)中国建筑工业出版社;《建筑结构荷载规范》(GB50009-2001)中国建筑工业出版社；《混凝土结构设计规范》(GB50010-2002)中国建筑工业出版社;《建筑地基基础设计规范》(GB50007-2002)中国建筑工业出版社;《建筑施工安全检查标准》(JGJ59-99)中国建筑工业出版社;四、方案概述本工程为高层建筑，脚手架高度最高为 58・6m。脚手架采用 A48X3.5 钢管搭设，立杆纵距离 1.5 米，横距 1.5 米，步距 1.8 米，脚手架立杆与墙(梁)边间距 0.35 米。内架不设连墙件，在施工层的墙柱及梁侧模拆除后，立即用短钢管与立杆连接并顶在墙柱(梁)上。除底部采用落地脚手架外，上部内脚手架要求用长钢管与立杆连接并着力于楼层面，每边不少于 250，同时增加斜向钢管作用于楼层面，斜向钢管与立杆用钢管连接牢靠，要求做到隔层卸载。五、脚手架设计及技术标准1、A、B 座高层层高 2・9m,每 5・8m 进行一次卸载。2、内脚手架设计脚手架步距 1・8m,立杆纵横距均为 1・5m,脚手板采用焊接钢笆片，作业层满铺。3、内脚手架安全验算由于是内脚手架,可不考虑风荷载对架子的影响,根据外脚手架验算结果,电梯井内脚手架完全满足规范规定。-2-六、脚手架构造及施工安全技术要求1、材料准备1）钢管选用国标《直缝电焊钢管》，质量符合国标碳素结构钢（GB/T700）Q235-A级钢要求。钢管上打孔的严禁使用，有严重锈蚀，弯曲，压扁或裂纹钢管不得采用。2）扣件采用可 锻铸性材料制作，其材 质符合国家标准《钢管脚手架扣件》（GB15831）的规定，使用前进行质量检查，有裂缝，...
