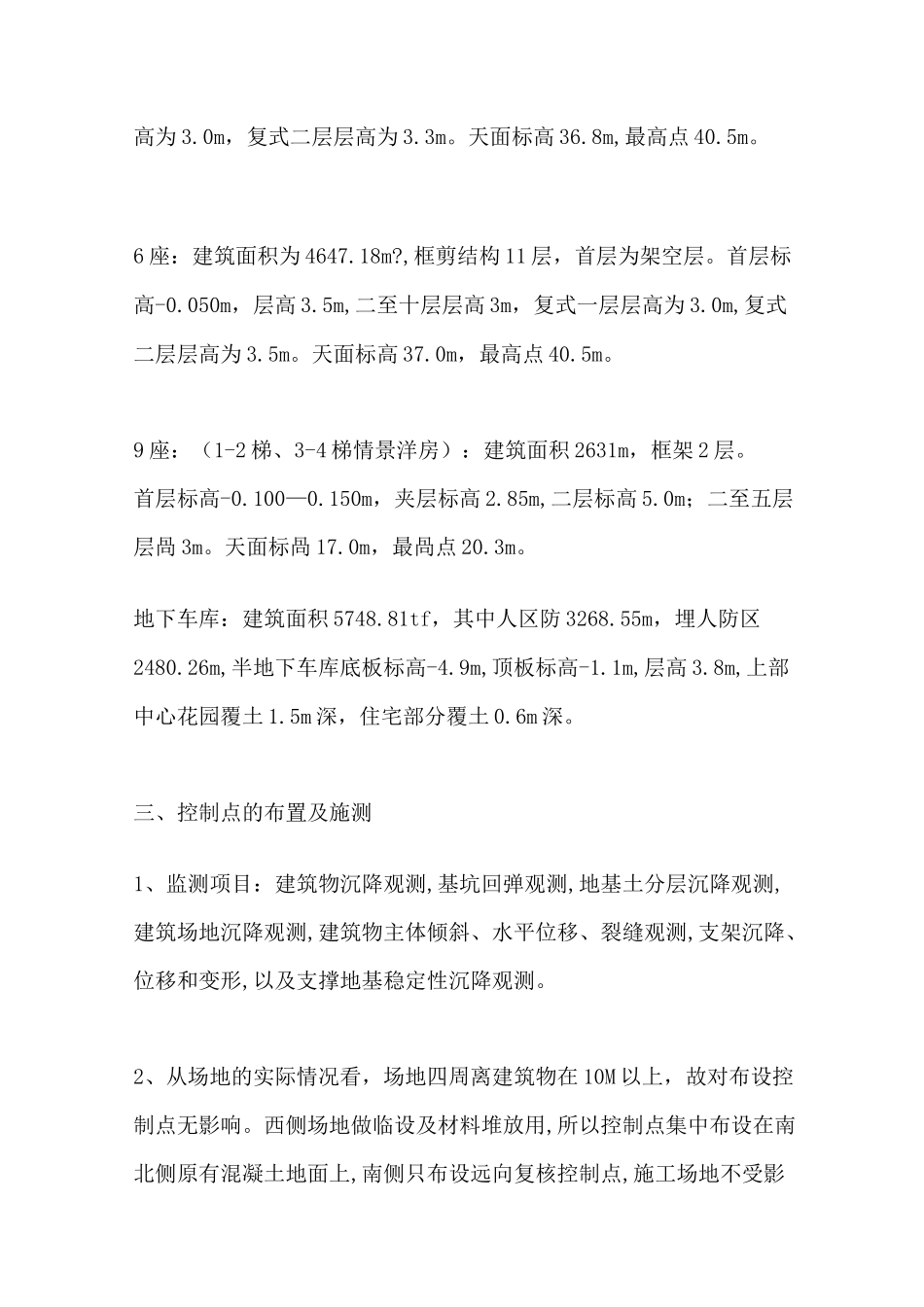

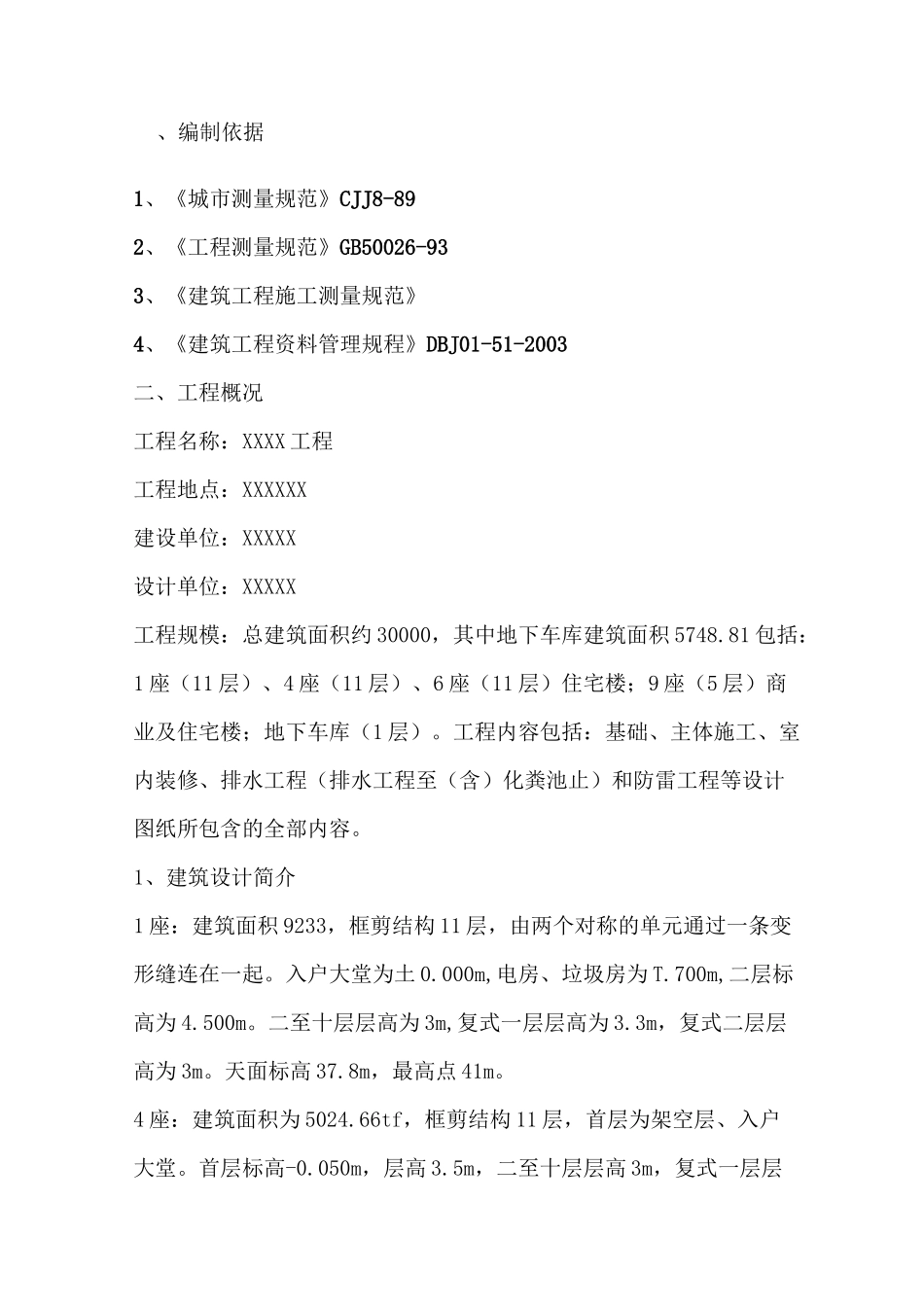

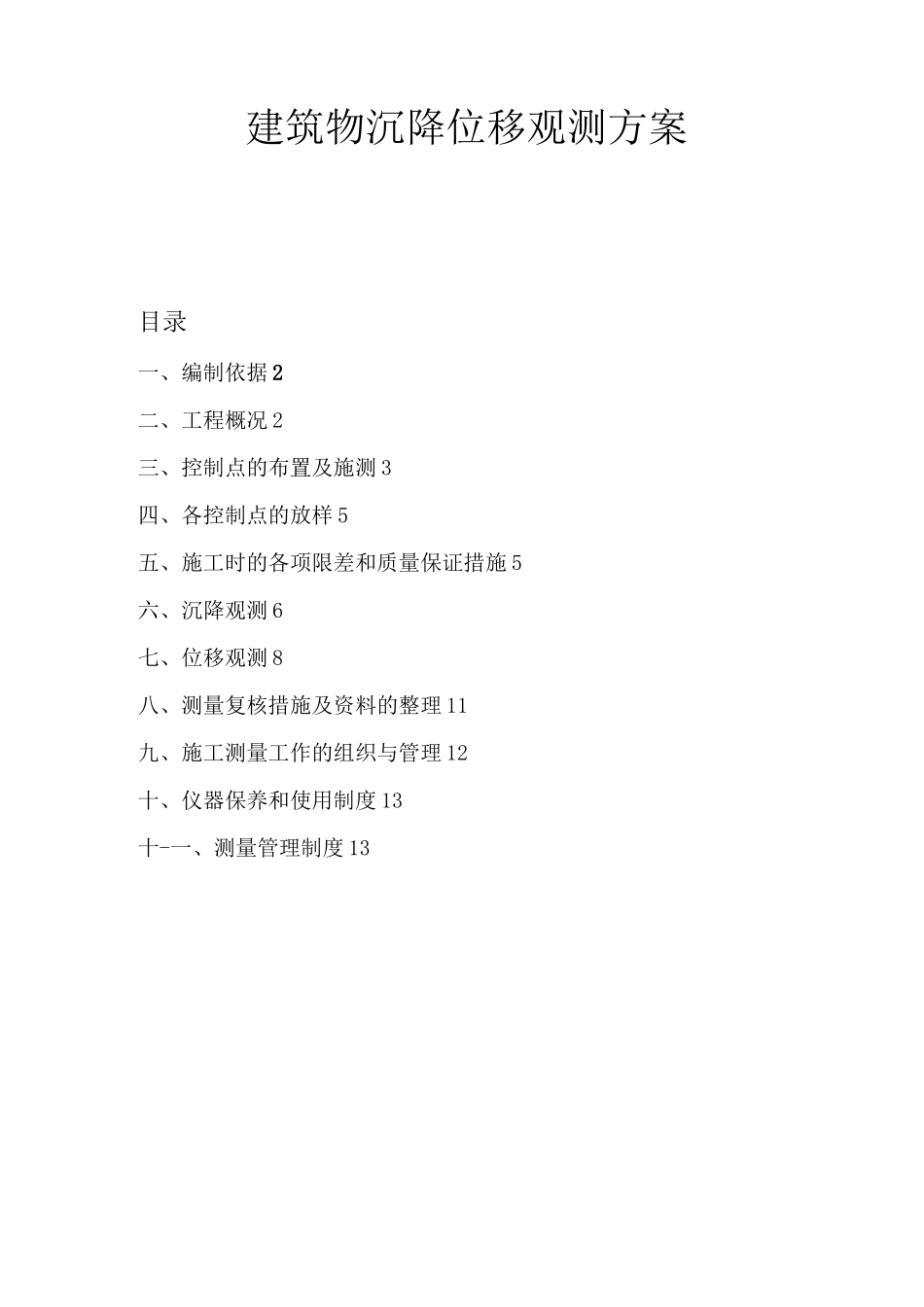

建筑物沉降位移观测方案目录一、编制依据 2二、工程概况 2三、控制点的布置及施测 3四、各控制点的放样 5五、施工时的各项限差和质量保证措施 5六、沉降观测 6七、位移观测 8八、测量复核措施及资料的整理 11九、施工测量工作的组织与管理 12十、仪器保养和使用制度 13十-一、测量管理制度 13、编制依据1、《城市测量规范》CJJ8-892、《工程测量规范》GB50026-933、《建筑工程施工测量规范》4、《建筑工程资料管理规程》DBJ01-51-2003二、工程概况工程名称:XXXX 工程工程地点:XXXXXX建设单位:XXXXX设计单位:XXXXX工程规模:总建筑面积约 30000,其中地下车库建筑面积 5748.81 包括:1 座(11 层)、4 座(11 层)、6 座(11 层)住宅楼;9 座(5 层)商业及住宅楼;地下车库(1 层)。工程内容包括:基础、主体施工、室内装修、排水工程(排水工程至(含)化粪池止)和防雷工程等设计图纸所包含的全部内容。1、建筑设计简介1 座:建筑面积 9233,框剪结构 11 层,由两个对称的单元通过一条变形缝连在一起。入户大堂为土 0.000m,电房、垃圾房为 T.700m,二层标高为 4.500m。二至十层层高为 3m,复式一层层高为 3.3m,复式二层层高为 3m。天面标高 37.8m,最高点 41m。4 座:建筑面积为 5024.66tf,框剪结构 11 层,首层为架空层、入户大堂。首层标高-0.050m,层高 3.5m,二至十层层高 3m,复式一层层高为 3.0m,复式二层层高为 3.3m。天面标高 36.8m,最高点 40.5m。6 座:建筑面积为 4647.18m?,框剪结构 11 层,首层为架空层。首层标高-0.050m,层高 3.5m,二至十层层高 3m,复式一层层高为 3.0m,复式二层层高为 3.5m。天面标高 37.0m,最高点 40.5m。9 座:(1-2 梯、3-4 梯情景洋房):建筑面积 2631m,框架 2 层。首层标高-0.100—0.150m,夹层标高 2.85m,二层标高 5.0m;二至五层层咼 3m。天面标咼 17.0m,最咼点 20.3m。地下车库:建筑面积 5748.81tf,其中人区防 3268.55m,埋人防区2480.26m,半地下车库底板标高-4.9m,顶板标高-1.1m,层高 3.8m,上部中心花园覆土 1.5m 深,住宅部分覆土 0.6m 深。三、控制点的布置及施测1、监测项目:建筑物沉降观测,基坑回弹观测,地基土分层沉降观测,建筑场地沉降观测,建筑物主体倾斜、水平位移、裂缝观测,支架沉降、位移和变形,以及支撑地基稳定性沉降观测。2、从场地的实际情况看,场地四周离建筑物在 10M 以上,故对布设控...
