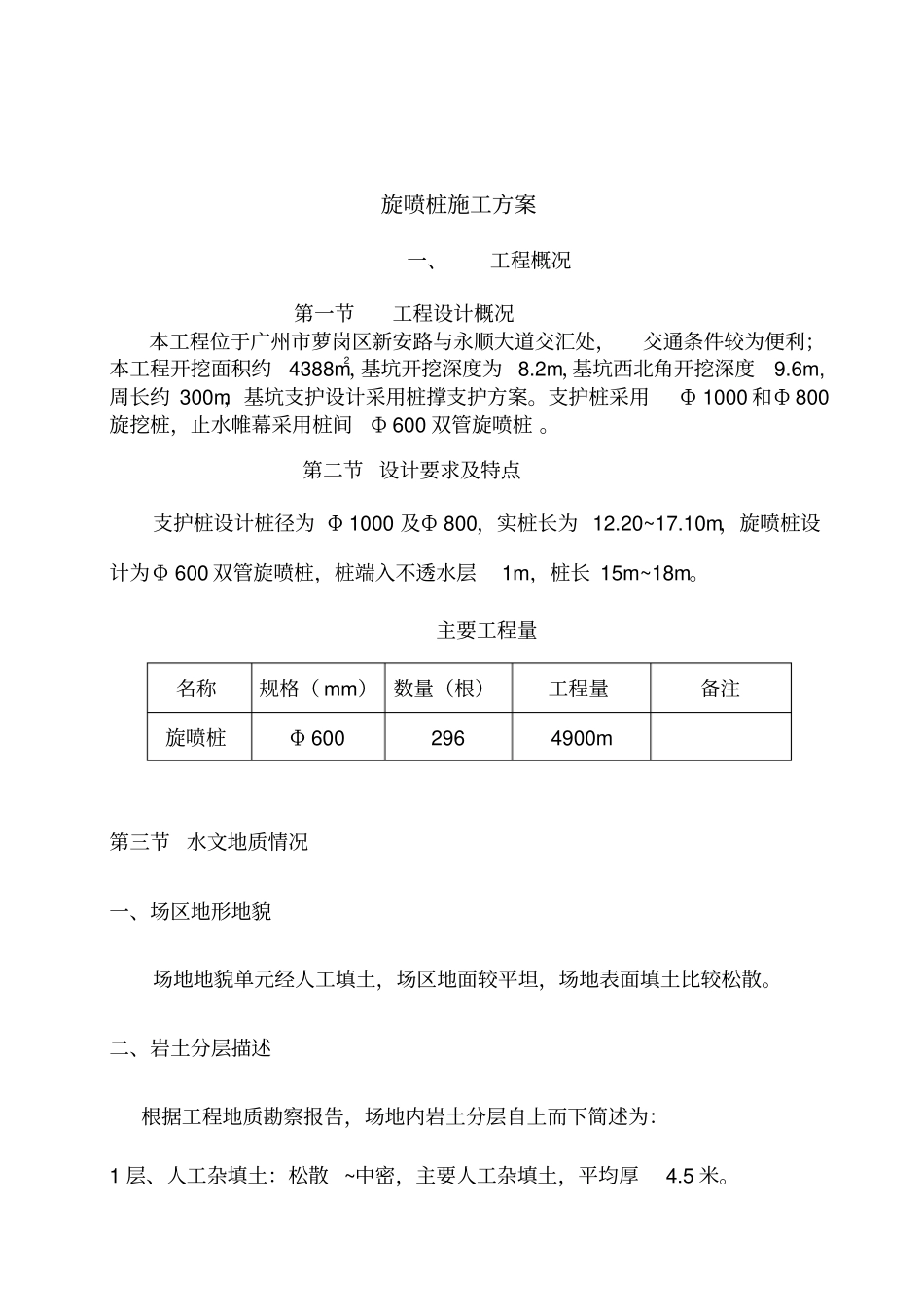

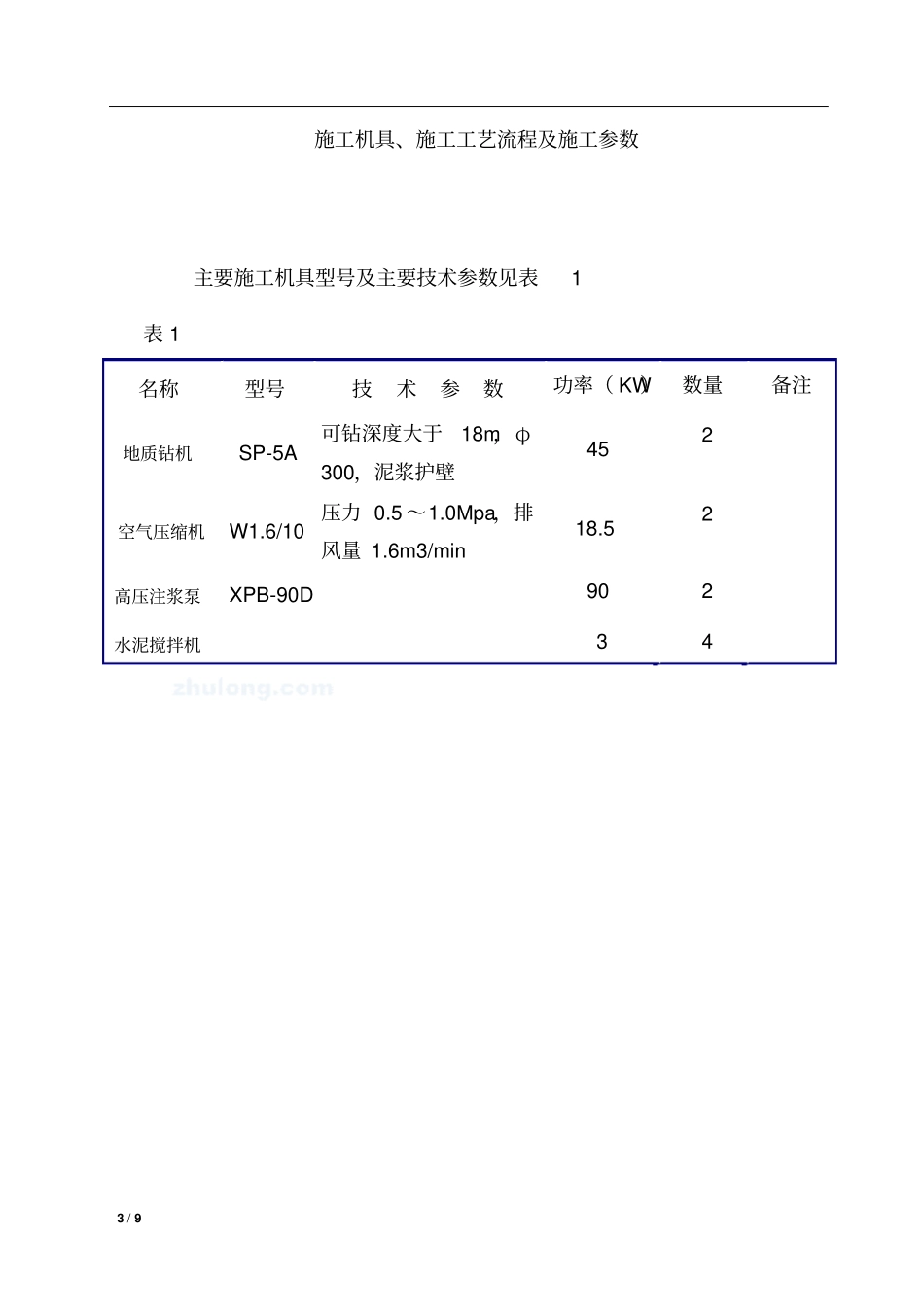

旋喷桩施工方案一、工程概况第一节工程设计概况本工程位于广州市萝岗区新安路与永顺大道交汇处，交通条件较为便利；本工程开挖面积约4388m2，基坑开挖深度为 8.2m，基坑西北角开挖深度9.6m,周长约 300m，基坑支护设计采用桩撑支护方案。支护桩采用Ф 1000 和Ф 800旋挖桩，止水帷幕采用桩间Ф 600 双管旋喷桩 。第二节 设计要求及特点支护桩设计桩径为 Φ 1000 及Ф 800，实桩长为 12.20~17.10m，旋喷桩设计为Φ 600 双管旋喷桩，桩端入不透水层1m，桩长 15m~18m。主要工程量名称规格（ mm） 数量（根）工程量备注旋喷桩Φ 600 296 4900m第三节水文地质情况一、场区地形地貌场地地貌单元经人工填土，场区地面较平坦，场地表面填土比较松散。二、岩土分层描述根据工程地质勘察报告，场地内岩土分层自上而下简述为：1 层、人工杂填土：松散 ~中密，主要人工杂填土，平均厚4.5 米。2 / 92-1 层、淤泥质土，流塑为主，平均厚2 米。2-2 层、粉质粘土，可塑为主，平均厚3 米。2-3 层、粗砂 , 平均厚 2.3 米。2-4 层、砾砂 ,平均厚 4.6 米。2-5 层、粉质粘土 ,平均厚 3.9 米。2-6 层、砾砂 ,平均厚 4.5 米。4-1 层、全风化花岗岩平均厚约13 米。二、施工方法及技术措施钻孔桩桩间采用 φ 600 旋喷桩止水，旋喷桩要求穿过不透水层1 米，并达到止水效果。旋喷桩在钻孔桩桩芯混凝土达到设计强度70%以后、冠梁施工前进行施工。桩间止水旋喷桩桩径为 φ 600，间距为 950mm与 1200mm（即每桩间施作一根）。旋喷桩止水桩间孔位布置形式如图3 所示。图 3 旋喷桩止水帷幕图3 / 9施工机具、施工工艺流程及施工参数主要施工机具型号及主要技术参数见表1 表 1 名称型号技术参数功率（ KW）数量备注地质钻机SP-5A 可钻深度大于18m，φ300，泥浆护壁45 2 空气压缩机W1.6/10 压力 0.5 ～1.0Mpa，排风量 1.6m3/min 18.5 2 高压注浆泵XPB-90D 90 2 水泥搅拌机3 4 4 / 9施工工艺流程图如图4、5 所示图 4 高压旋喷桩施工工艺流程图测量定位钻机就位钻进造孔高喷台车就位下管喷射浆液喷射旋摆提升成桩移机至下一孔位废浆沉淀硬化、外运终孔检查浆液配制水泥浆配制不合格合格废浆排放沉淀池废水排放、 沉渣外运(c) 旋喷开始(b) 钻孔至设计高程(e) 旋喷结束成桩(c)(d)(e)旋喷管(d) 边旋喷边提升(a) 钻机就位钻孔(b)钻孔机械高压胶管压浆车(a)图 5 高压旋喷桩施工方法示意图5 /...
