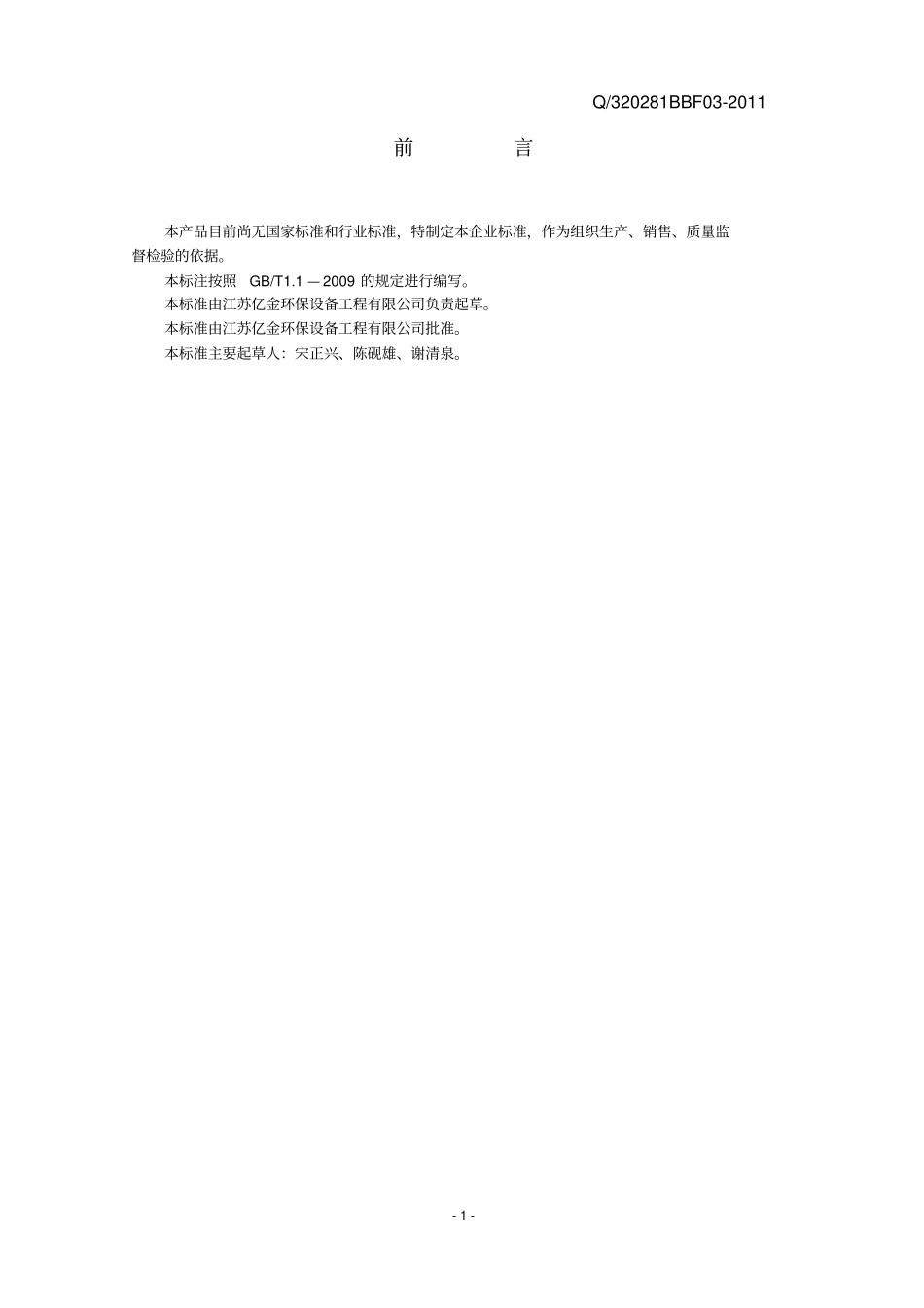

C70Q江苏亿金环保设备工程有限公司企业标准Q/320281BBF03-2011 烧结烟气旋转喷雾(SDA)烟气脱硫系统(半干法)2011-03-20 发布 2011-04-10实施江 苏 亿 金 环 保 设 备 工 程 有 限 公 司发布 Q/320281BBF03-2011- 1 -前言本产品目前尚无国家标准和行业标准,特制定本企业标准,作为组织生产、销售、质量监督检验的依据。本标注按照GB/T1.1 — 2009 的规定进行编写。本标准由江苏亿金环保设备工程有限公司负责起草。本标准由江苏亿金环保设备工程有限公司批准。本标准主要起草人:宋正兴、陈砚雄、谢清泉。 Q/320281BBF03-2011- 2 -烧结烟气旋转喷雾(SDA)烟气脱硫系统(半干法)1 范围本标准规定了烧结烟气旋转喷雾(SDA)烟气脱硫系统(半干法)的基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于旋转喷雾(SDA)烟气脱硫烟气系统(半干法)。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T 699 优质碳素结构钢GB/T 985.1 气焊、焊条电弧焊、气体保护焊和交能束焊的推荐坡口 GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差GB 4053.1 固定式钢直梯安全技术条件GB 4053.2 固定式钢斜梯安全技术条件GB 4053.3 固定式工业防护栏杆安全技术条件GB/T 6414 铸铁尺寸公差与机械加工余量GB/T 6719 袋式除尘器技术要求 GB/T 8923 涂装前钢材表面锈蚀等级和除锈等级 GB/T 9439 灰铸铁件 GB13271 锅炉大气污染物排放标准GB/T 13306 标牌GB50205 钢结构工程施工质量验收规范JB/T 5911 电除尘器焊接件技术要求JB/T 5917 袋式除尘器用滤袋框架3基本参数(SDA)烟气脱硫系统的基本参数见表1~表 4 Q/320281BBF03-2011- 3 -表 1 吸收剂制备部分的基本参数项目单位数据生石灰贮存仓进料方法罐车输送料位控制方式数字量控制主要材质Q235 重量kg 4400 对 CaO 质量要求:石灰浆中的石灰含量重量 % 10 石灰中的 CaO 含量重量 % 85 石灰粒径μ m d90:99%;d 63:95%d32:83%;d10:62% 石灰计量方式螺旋计量石灰熟化仓仓壁厚度mm 6 进料方法水平螺旋给料搅拌方式电动控制方式自动主要材质Q235 呼吸阀排气风机石灰浆稀释槽进料方法电磁浆阀搅拌方式电动控制方式自动主要材质Q235 石灰浆供应泵料位计型式...
